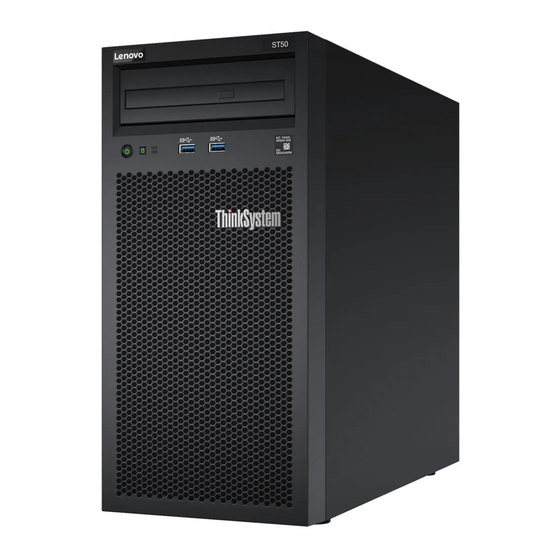

- Seite 1 ThinkSystem ST50 Konfigurationsanleitung Maschinentypen: 7Y48 und 7Y49...
-
Seite 2: Anmerkung
Vor Verwendung dieser Informationen und des darin beschriebenen Produkts lesen Sie die Sicherheitsinformationen und -hinweise, die auf der folgenden Website verfügbar sind: http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html Außerdem müssen Sie sicherstellen, dass Sie mit den Geschäftsbedingungen der Lenovo Warranty für Ihren Server vertraut sind, die Sie hier finden: http://datacentersupport.lenovo.com/warrantylookup Siebzehnte Ausgabe (Mai 2021) ©... -
Seite 3: Inhaltsverzeichnis
....Index ....81 Adapterbaugruppe für eine 5,25-Zoll- Laufwerksposition installieren ..© Copyright Lenovo 2018, 2021... - Seite 4 ThinkSystem ST50 Konfigurationsanleitung...
-
Seite 5: Kapitel 1. Einführung
Server identifizieren Wenn Sie sich an Lenovo wenden, um Unterstützung zu erhalten, können die Kundendienstmitarbeiter Ihren Server über den Maschinentyp und die Seriennummer identifizieren und Sie schneller unterstützen. Den Maschinentyp und die Seriennummer finden Sie auf dem Kennungsetikett an der Vorderseite des Servers. - Seite 6 Zugriff auf Serviceinformationen zur Verfügung. Scannen Sie den QR-Code mit einem mobilen Gerät und einer Anwendung zum Lesen eines QR-Codes, um schnellen Zugriff auf die Lenovo Service- Website für diesen Server zu erhalten. Die Lenovo Service-Website stellt weitere Informationen zur Komponenteninstallation sowie Videos zum Ersetzen von Komponenten und Fehlercodes für die...
-
Seite 7: Inhalt Des Serverpakets
Der Server enthält einen QR-Code auf dem Systemservice-Etikett, das sich in der Serverabdeckung befindet. Diesen QR-Code können Sie mit einem mobilen Gerät und einer Anwendung zum Lesen eines QR-Codes scannen, um schnellen Zugriff auf die Lenovo Service-Website für diesen Server zu erhalten. Die Website mit Lenovo Serviceinformationen stellt weitere Informationen zur Komponenteninstallation sowie Videos zum Ersetzen von Komponenten und Fehlercodes für die Serverunterstützung zur... -
Seite 8: Technische Daten
• Lenovo XClarity Provisioning Manager Lite (optional) Mit Lenovo XClarity Provisioning Manager Lite können Sie RAID (Redundant Array of Independent Disks) konfigurieren, kompatible Betriebssysteme sowie verbundene Einheitentreiber installieren und Diagnoseprogramme ausführen. Weitere Informationen finden Sie im Abschnitt http://sysmgt.lenovofiles.com/help/topic/LXPML/LXPM_Lite_user_guide.pdf • Enorme Langlebigkeit Für das System wurde sichergestellt, dass auch Workloads großer Unternehmen rund um die Uhr... - Seite 9 Tabelle 1. Technische Daten, Type 7Y48 and 7Y49 (Forts.) Element Beschreibung Speichererweiterung Vier Laufwerkpositionen und ein optionaler USB-Adapter für zwei SD-Karten sind als Speichererweiterung verfügbar. Unterstützt werden die folgenden Laufwerktypen: • Laufwerkposition 1 bis 3 unterstützen: – 3,5-Zoll-Festplattenlaufwerke oder -Solid-State-Laufwerke –...
- Seite 10 Remote-Zugriff und die Einrichtung der Stromversorgungsrichtlinie ausführen. • Ignorieren Sie die Warnung „Nicht wiederherstellbarer PS/2- oder USB- Tastaturfehler“, da das System PS/2-Einheiten nicht unterstützt. • Einige Lenovo Systemverwaltungsanwendungen, einschließlich XClarity Administrator, XClarity Controller, XClarity Energy Manager und XClarity Essentials, werden von ST50 nicht unterstützt.
- Seite 11 Tabelle 1. Technische Daten, Type 7Y48 and 7Y49 (Forts.) Element Beschreibung Mindestkonfiguration • Ein Prozessor • Ein 8 GB EEC UDIMM an Steckplatz 1 • Ein Netzteil • Eine HDD/SSD • Netzkabel • Zwei Systemlüfter (einer an der Vorderseite und einer an der Rückseite) Geräuschemissionen •...
-
Seite 12: Verunreinigung Durch Staubpartikel
Wenn Lenovo feststellt, dass die Einheit aufgrund einer erhöhten Konzentration von Staubpartikeln oder Gasen in Ihrer Umgebung beschädigt wurde, kann Lenovo die Reparatur oder den Austausch von Einheiten oder Teilen unter der Bedingung durchführen, dass geeignete Maßnahmen zur Minimierung solcher Verunreinigungen in der Umgebung des Servers ergriffen werden. - Seite 13 Tabelle 2. Grenzwerte für Staubpartikel und Gase Verunreinigung Grenzwerte Gase Schweregrad G1 gemäß ANSI/ISA 71.04-1985 , worin angegeben wird, dass die Reaktivitätsrate von Kupfercoupons unter 300 Angström pro Monat (Å/Monat, ≈ 0,0039 μg/cm Gewichtszunahme pro Stunde) sein muss. Zudem muss die Reaktivitätsrate von Silbercoupons unter 200 Å/Monat (≈...
- Seite 14 ThinkSystem ST50 Konfigurationsanleitung...
-
Seite 15: Kapitel 2. Serverkomponenten
In der folgenden Abbildung sind die Steuerelemente, Anschlüsse und Anzeigen an der Vorderseite des Servers dargestellt. Abbildung 4. Komponenten des Bedienfelds Tabelle 4. Komponenten des Bedienfelds Netzschalter mit Anzeige für Stromversorgungsstatus USB 3.1 Gen 1-Anschluss (grün) Betriebsanzeige für Laufwerk (grün) USB 3.1 Gen 1-Anschluss © Copyright Lenovo 2018, 2021... -
Seite 16: Rückansicht
USB 3.1 Gen 1-Anschlüsse Verfügbar für Einheiten, die einen USB 2.0- oder USB 3.0-Anschluss benötigt, wie Tastatur, Maus oder USB- Flashlaufwerk. Rückansicht In diesem Abschnitt erfahren Sie, wie Sie wichtige Komponenten an der Rückseite des Servers identifizieren. ThinkSystem ST50 Konfigurationsanleitung... -
Seite 17: Netzteileinheit
Abbildung 5. Rückansicht Tabelle 6. Rückansicht Netzteil USB 3.1 Gen 1-Anschlüsse (2) Line-Out-Anschluss USB 2.0-Anschlüsse (2) Serieller Anschluss Ethernet-Anschluss DisplayPort-Anschluss 2 PCIe-Steckplätze (3) DisplayPort-Anschluss 1 Netzteileinheit Schließen Sie das Netzkabel an diese Komponente an. Line-Out-Anschluss Schließen Sie ein Audiogerät, z. B. Lautsprecher oder Kopfhörer, an diesen Anschluss an. Anmerkungen: 1. -
Seite 18: Usb-Anschlüsse
Schließen Sie an diesen Anschluss ein Ethernet-Kabel für ein LAN an. Dieser Anschluss umfasst eine Statusanzeige. PCIe-Steckplätze Dieser Server wird mit drei PCIe-Steckplätzen auf der Systemplatine geliefert. Weitere Informationen über die PCIe-Steckplätze finden Sie im Abschnitt „Technische Daten“ auf Seite 4. ThinkSystem ST50 Konfigurationsanleitung... -
Seite 19: Komponenten Der Systemplatine
Komponenten der Systemplatine In der Abbildung in diesem Abschnitt sind die Positionen der Komponenten auf der Systemplatine dargestellt. Abbildung 6. Komponenten der Systemplatine Tabelle 7. Komponenten auf der Systemplatine Prozessor-Netzteilanschluss Netzteilanschluss für Lüfter an der Vorderseite Prozessorsockel SATA-Anschluss 3 Prozessorlüfter-Netzteilanschluss SATA-Anschluss 4 DIMM-Steckplatz 1 SATA-Anschluss 2... -
Seite 20: Serversperre
Zahlenkombination bedient. Die Kabelverriegelung sperrt auch die für die Entfernung der Serverabdeckung verwendeten Tasten. Ein solches Schloss wird auch häufig für Notebook-Computer verwendet. Sie können eine integrierte Kabelverriegelung direkt bei Lenovo bestellen, indem Sie auf folgender Website nach „Kensington“ suchen: http://datacentersupport.lenovo.com... -
Seite 21: Vorhängeschloss
Abbildung 8. Kabelverriegelung im Kensington-Format Vorhängeschloss Dieser Server wird mit einem Vorhängeschloss geliefert. Wenn ein Vorhängeschloss installiert ist, kann die Serverabdeckung nicht entfernt werden. Abbildung 9. Vorhängeschloss Kapitel 2 Serverkomponenten... -
Seite 22: Doppel-Sd-Kartenadaptermodul
Abbildung 10. Doppel-SD-Kartenadaptermodul Anschluss für die Systemplatine SD-Kartensteckplatz (unten) SD-Kartensteckplatz (oben) RAID-Adapter Mit diesen Informationen können Sie die Anschlüsse auf dem zusätzlichen RAID-Adapter finden. Abbildung 11. Anschlüsse auf einem SATA/SAS-RAID-Adapter (8i) Abbildung 12. Anschlüsse auf einer PCIe-Switch-Karte ThinkSystem ST50 Konfigurationsanleitung... -
Seite 23: Flashstromversorgungsmodul
Flashstromversorgungsmodul Mithilfe dieser Informationen finden Sie die Anschlüsse auf dem optionalen Flash-Stromversorgungsmodul, das im Lieferumfang des RAID-Adapters enthalten ist. Abbildung 13. Flashstromversorgungsmodul Tabelle 9. Komponenten des Flash-Stromversorgungsmoduls Halterung des Flash-Stromversorgungsmoduls Flash-Stromversorgungsmodul Interne Kabelführung Einige der Komponenten im Server verfügen über interne Kabel für bestimmte Anschlüsse. Lesen Sie vor dem Anschließen der Kabel folgende Richtlinien aufmerksam durch: •... -
Seite 24: Kabelführung Für Laufwerksposition 1-3
In diesem Abschnitt finden Sie Informationen zur Kabelführung für das Laufwerk an Position 1-3. Laufwerkposition 1 Abbildung 16. Kabelführung für Laufwerksposition 1 Tabelle 10. Kabelführung für Laufwerksposition 1 Micro-fit auf zwei 1X15P Y-Splitter-Netzkabel, 450 mm SATA, 7-poliges Signalkabel mit Verriegelung, 420 mm ThinkSystem ST50 Konfigurationsanleitung... - Seite 25 Laufwerksposition 2 Abbildung 17. Kabelführung für Laufwerksposition 2 Tabelle 11. Kabelführung für Laufwerksposition 2 Micro-fit auf zwei 1X15P Y-Splitter-Netzkabel, 450 mm SATA, 7-poliges Signalkabel mit Verriegelung, 420 mm Laufwerksposition 3 Abbildung 18. Kabelführung für Laufwerksposition 3 Tabelle 12. Kabelführung für Laufwerksposition 3 Micro-fit auf zwei 1X15P Y-Splitter-Netzkabel, 450 mm SATA, 7-poliges Signalkabel mit Verriegelung, 420 mm Kapitel 2...
-
Seite 26: Kabelführung Für Laufwerksposition 4
In diesem Abschnitt finden Sie Informationen zur Kabelführung für das Laufwerk an Position 4. Optisches Laufwerk/Bandlaufwerk Abbildung 19. Kabelführung für das optische Laufwerk/Bandlaufwerk Tabelle 13. Kabelführung für das optische Laufwerk/Bandlaufwerk Micro-fit auf zwei 1X15P Y-Splitter-Netzkabel, • Optisches Laufwerk: SATA-Signalkabel für 450 mm optisches Laufwerk • Bandlaufwerk: SAS-Signalkabel für Bandlaufwerk ThinkSystem ST50 Konfigurationsanleitung... - Seite 27 Laufwerkspositionsadapter mit Festplatten- oder Solid-State-Laufwerk Abbildung 20. Kabelführung für Laufwerkspositionsadapter mit Festplatten- oder Solid-State-Laufwerk Tabelle 14. Kabelführung für Laufwerkspositionsadapter mit Festplatten- oder Solid-State-Laufwerk Laufwerkspositionsadapter-Lüfterkabel Micro-fit auf zwei 1X15P Y-Splitter-Netzkabel, 450 mm SATA, 7-poliges Signalkabel mit Verriegelung, 420 mm Laufwerkspositionsadapter mit Festplatten- oder Solid-State-Laufwerk und flachem optischem Laufwerk Abbildung 21.
-
Seite 28: Kabelführung Für Den Raid-Adapter Und Laufwerke
2. Stellen Sie sicher, dass das Signalkabel durch die Kabelklemme geführt wird. Kabelführung für zwei Laufwerke mit dem RAID-Adapter Abbildung 23. Kabelführung für zwei Laufwerke mit dem RAID-Adapter Tabelle 17. Kabelführung für zwei Laufwerke mit dem RAID-Adapter Mini-SAS-HD-auf-4-SATA-Kabel mit 7 Kontaktstiften Micro-fit auf zwei 1X15P Y-Splitter-Netzkabel, 450 mm ThinkSystem ST50 Konfigurationsanleitung... - Seite 29 Kabelführung für drei Laufwerke mit dem RAID-Adapter Abbildung 24. Kabelführung für drei Laufwerke mit dem RAID-Adapter Tabelle 18. Kabelführung für drei Laufwerke mit dem RAID-Adapter Mini-SAS-HD-auf-4-SATA-Kabel mit 7 Micro-fit auf zwei 1X15P Y-Splitter-Netzkabel, 450 mm Kontaktstiften Kabelführung für vier Laufwerke mit dem RAID-Adapter Abbildung 25.
-
Seite 30: Kabelführung Für Die Netzteileinheit
Abbildung 26. Kabelführung für die Netzteileinheit Tabelle 20. Kabelführung für die Netzteileinheit Micro-fit auf 1X15P und 1X4P Y-Splitter-Netzkabel (4- Micro-fit auf 1X15P und 1X4P Y-Splitter-Netzkabel (15- poliger SATA-Anschluss für Prozessorleistung) poliger Anschluss für Systemleistung) sind Komponenten desselben Y-Splitterkabels. Anmerkung: ThinkSystem ST50 Konfigurationsanleitung... -
Seite 31: Kabelführung Für Die Lüfter
Kabelführung für die Lüfter In diesem Abschnitt finden Sie Informationen zur Kabelführung für die Lüfter. Abbildung 27. Kabelführung für die Lüfter Tabelle 21. Kabelführung für Laufwerksposition 1 Kabel für Lüfter an der Rückseite Kabel für Lüfter an der Vorderseite Kabel für Kühlkörperlüfter Kabelführung für das Bedienfeld In diesem Abschnitt finden Sie Informationen zur Kabelführung für das Bedienfeld. -
Seite 32: Kabelführung Für Den Temperatursensor
Anmerkung: Stellen Sie sicher, dass das Temperatursensorkabel durch die Kabelklemme geführt wird. Teileliste Verwenden Sie die Teileliste, um die für diesen Server verfügbaren Komponenten zu ermitteln. Anmerkung: Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab. ThinkSystem ST50 Konfigurationsanleitung... - Seite 33 • CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1: Für das Ersetzen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
- Seite 34 • Verbrauchsmaterialien und Strukturteile: Für den Kauf und Austausch von Verbrauchsmaterialien und Strukturteile sind Sie selbst verantwortlich. Wenn Lenovo eine Strukturkomponente auf Ihre Anforderung bezieht oder installiert, wird Ihnen dies entsprechend in Rechnung gestellt. Tabelle 24. Teileliste Verbrauchs- CRU der...
- Seite 35 Tabelle 24. Teileliste (Forts.) Verbrauchs- CRU der CRU der materialien Beschreibung Index Stufe 1 Stufe 2 Strukturteile Lüfter an der Rückseite √ Schalter gegen unbefugten Zugriff √ Serverabdeckung √ Netzteileinheit √ Kapitel 2 Serverkomponenten...
-
Seite 36: Netzkabel
• Für Einheiten mit 230-Volt-Betrieb (außerhalb der Vereinigten Staaten): Verwenden Sie ein Kabelset mit geerdetem Netzanschlussstecker. Das Kabelset sollte über die jeweiligen Sicherheitsgenehmigungen des Landes verfügen, in dem das Gerät installiert wird. • Netzkabel für bestimmte Länder oder Regionen sind üblicherweise nur in diesen Ländern und Regionen erhältlich. ThinkSystem ST50 Konfigurationsanleitung... -
Seite 37: Kapitel 3. Serverhardware-Konfiguration
Sichern Sie die Serverkonfiguration. Siehe „Serverkonfiguration sichern“ auf Seite 70. e. Installieren Sie die Anwendungen und Programme, die der Server verwenden soll. Installationsrichtlinien Verwenden Sie die Installationsrichtlinien zum Installieren von Komponenten in Ihrem Server. © Copyright Lenovo 2018, 2021... - Seite 38 Damit stellen Sie sicher, dass sämtliche bekannten Probleme behoben sind und das Leistungspotenzial Ihres Servers optimal ausgeschöpft werden kann. Auf der Website ThinkSystem ST50 Treiber und Software können Sie Firmwareaktualisierungen für Ihren Server herunterladen. Wichtig: Für einige Clusterlösungen sind bestimmte Codeversionen oder koordinierte Code- Aktualisierungen erforderlich.
-
Seite 39: Richtlinien Zur Systemzuverlässigkeit
Komponente entfernen bzw. installieren können, während der Server in Betrieb ist, sofern Server und Betriebssystem die Hot-Swap-Funktion unterstützen. (Orangefarbene Markierungen kennzeichnen zudem die Berührungspunkte auf Hot-Swap-fähigen Komponenten.) Lesen Sie die Anweisungen zum Entfernen und Installieren von Hot-Swap-Komponenten, um Informationen zu weiteren Maßnahmen zu erhalten, die Sie möglicherweise ergreifen müssen, bevor Sie die Komponente entfernen oder installieren können. -
Seite 40: Serverhardwarezusatzeinrichtungen Installieren
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden. ThinkSystem ST50 Konfigurationsanleitung... - Seite 41 S014 Vorsicht: Gefährliche Spannungen und Energien. Die mit entsprechenden Etikett gekennzeichneten Abdeckungen dürfen nur von einem qualifizierten Kundendiensttechniker entfernt werden. S033 Vorsicht: Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann.
-
Seite 42: Frontblende Entfernen
Befolgen Sie diese Vorgehensweise, um die Frontblende zu entfernen. „Lesen Sie die „Server für „ACHTUNG: Installation diese Elektrostatisch empfindliche Richtlinien“ auf Aufgabe Einheit Seite 33 Paket vor dem Öffnen erden“ auf ausschalten“ auf Seite 62 Seite 35 ThinkSystem ST50 Konfigurationsanleitung... -
Seite 43: Dimm Installieren
S002 Vorsicht: Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden. - Seite 44 Informationen dazu finden Sie im Abschnitt „DIMM-Installationsregeln“ auf Seite 41. Führen Sie die folgenden Schritte aus, um ein DIMM einzusetzen: Sehen Sie sich das Verfahren an. Ein Video von diesem Verfahren ist über die folgenden Links verfügbar: • YouTube: https://www.youtube.com/playlist?list=PLYV5R7hVcs-BY5kWQWpadP6EwGTGfk1-j • Youku: https://list.youku.com/albumlist/show/id_51948225 ThinkSystem ST50 Konfigurationsanleitung...
-
Seite 45: Dimm-Installationsregeln
Schritt 1. Richten Sie das DIMM am Anschluss des DIMM-Steckplatzes aus. Dann drücken Sie das DIMM mit gleichmäßigem Druck auf beiden Seiten gerade in den Steckplatz, bis die Halteklammern in die verriegelte Position einrasten. Abbildung 33. DIMM installieren Anmerkung: Vergewissern Sie sich, dass die kleinen Laschen an den Halteklammern in die Kerben am DIMM einrasten. - Seite 46 • Alle zu installierenden DIMMs sollten vom selben Typ sein sowie dieselbe Kapazität aufweisen. In der folgenden Tabelle ist die DIMM-Belegungsreihenfolge für den unabhängigen Modus aufgeführt. Tabelle 26. Installationsreihenfolge von DIMMs im unabhängigen Modus DIMMs gesamt Steckplatz 1 Steckplatz 2 Steckplatz 3 Steckplatz 4 ThinkSystem ST50 Konfigurationsanleitung...
-
Seite 47: Simple-Swap-Laufwerk (Position 1-3) Installieren
Tabelle 26. Installationsreihenfolge von DIMMs im unabhängigen Modus (Forts.) DIMMs gesamt Steckplatz 1 Steckplatz 2 Steckplatz 3 Steckplatz 4 Simple-Swap-Laufwerk (Position 1-3) installieren Befolgen Sie diese Vorgehensweise, um ein Simple-Swap-Laufwerk zu installieren. „Lesen Sie die „Server für „ACHTUNG: Installation diese Elektrostatisch empfindliche Richtlinien“... - Seite 48 Halterung aus und senken Sie das Laufwerk ab, bis es sicher in der Halterung sitzt. Abbildung 36. Installieren eines 3,5-Zoll-Laufwerks in der Halterung 2,5-Zoll-Laufwerk Richten Sie die vier Schraubenlöcher an der Halterung an denen des Laufwerks aus und befestigen Sie dann das Laufwerk mit vier Schrauben am Adapter. ThinkSystem ST50 Konfigurationsanleitung...
- Seite 49 Abbildung 37. Installieren eines 2,5-Zoll-Laufwerks in der Halterung Schritt 2. Installieren Sie die Laufwerkbaugruppe basierend auf der Anzahl der Laufwerke: • Position 1 und 2 Richten Sie die Anschlüsse so aus, dass sie nach oben zeigen und schieben Sie die Laufwerkbaugruppe in die Laufwerkposition.
- Seite 50 Abbildung 38. Installieren einer Laufwerkbaugruppe an Position 2 • Position 3 Richten Sie die Anschlüsse so aus, dass sie nach unten zeigen und schieben Sie die Laufwerkbaugruppe in die Laufwerkposition. ThinkSystem ST50 Konfigurationsanleitung...
-
Seite 51: Optisches Laufwerk Oder Bandlaufwerk Installieren
Abbildung 39. Installieren einer Laufwerkbaugruppe an Position 3 Schritt 3. Schließen Sie die Signal- und Netzkabel an die Systemplatine an. Weitere Informationen finden Sie im Abschnitt „Kabelführung für Laufwerksposition 1-3“ auf Seite 20. Optisches Laufwerk oder Bandlaufwerk installieren Befolgen Sie diese Vorgehensweise, um ein optisches Laufwerk oder ein Bandlaufwerk zu installieren. „Lesen Sie die „Server für „ACHTUNG:... - Seite 52 Gehen Sie wie folgt vor, um ein optisches Laufwerk oder ein Bandlaufwerk zu installieren: Sehen Sie sich das Verfahren an. Ein Video von diesem Verfahren ist über die folgenden Links verfügbar: • YouTube: https://www.youtube.com/playlist?list=PLYV5R7hVcs-BY5kWQWpadP6EwGTGfk1-j • Youku: https://list.youku.com/albumlist/show/id_51948225 ThinkSystem ST50 Konfigurationsanleitung...
- Seite 53 Schritt 1. Richten Sie die Halterung an der linken Seite des optischen Laufwerks oder Bandlaufwerks aus und installieren Sie sie. Abbildung 40. Installieren der Laufwerkhalterung an einem optischen Laufwerk Abbildung 41. Installieren der Laufwerkhalterung an einem Bandlaufwerk Schritt 2. Richten Sie das optische Laufwerk bzw. das Bandlaufwerk an der Laufwerkposition aus und schieben Sie es ein, bis es einrastet.
-
Seite 54: Adapterbaugruppe Für Eine 5,25-Zoll-Laufwerksposition Installieren
• Die Bedienung des Geräts auf eine andere als die hier beschriebene Weise oder die Nichteinhaltung der hier beschriebenen Einstellungen oder Bedienschritte kann zur Freisetzung gefährlicher Laserstrahlung führen. S007 Vorsicht: Dieses Produkt enthält einen Laser der Klasse 1M. Niemals direkt mit optischen Instrumenten in den Laserstrahl blicken. ThinkSystem ST50 Konfigurationsanleitung... - Seite 55 S008 Gefahr Einige Lasergeräte enthalten eine Laserdiode der Klasse 3A oder 3B. Folgendes beachten: Laserstrahlung bei geöffneter Verkleidung. Nicht in den Strahl blicken. Keine Lupen oder Spiegel verwenden. Strahlungsbereich meiden. Führen Sie die folgenden Schritte aus, um die Baugruppe für 5,25-Zoll-Laufwerkspositionsadapter zu installieren: Sehen Sie sich das Verfahren an.
- Seite 56 Ziehen Sie die beiden Seiten der Halterung leicht auseinander und setzen Sie dann das Laufwerk in die Halterung ein. Richten Sie die vier Öffnungen am Laufwerk mit den entsprechenden Kontaktstiften an der Halterung aus und senken Sie das Laufwerk ab, bis es sicher in der Halterung sitzt. ThinkSystem ST50 Konfigurationsanleitung...
- Seite 57 Abbildung 46. Installieren eines 3,5-Zoll-Laufwerks in der Halterung Schieben Sie die Laufwerkbaugruppe in den Laufwerkadapter. Abbildung 47. Installieren der Laufwerkbaugruppe in den Laufwerkadapter Schließen Sie die Laufwerkadapterverriegelung. Kapitel 3 Serverhardware-Konfiguration...
-
Seite 58: Pcie-Adapter Installieren
Befolgen Sie diese Vorgehensweise, um einen PCIe-Adapter zu installieren. „Lesen Sie die „Server für „ACHTUNG: Installation diese Elektrostatisch empfindliche Richtlinien“ auf Aufgabe Einheit Seite 33 Paket vor dem Öffnen erden“ auf ausschalten“ auf Seite 62 Seite 35 ThinkSystem ST50 Konfigurationsanleitung... - Seite 59 S002 Vorsicht: Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
-
Seite 60: Flash-Stromversorgungsmodul Installieren
Schritt 1. Drücken Sie den Lösehebel und richten Sie die Unterseite des Flash-Stromversorgungsmoduls am Schlitz an der Halterung aus. Dann drücken Sie das Flash-Stromversorgungsmodul fest, bis es einrastet. Abbildung 51. Installieren des Flash-Stromversorgungsmoduls in der Halterung ThinkSystem ST50 Konfigurationsanleitung... - Seite 61 Schritt 2. Richten Sie die Baugruppe für das Flash-Stromversorgungsmodul an den entsprechenden Öffnungen am Gehäuse aus und schieben Sie sie nach vorne, bis sie einrastet. Abbildung 52. Installieren der Flashstromversorgungsmodul-Baugruppe Schritt 3. Schließen Sie das Kabel am Flash-Stromversorgungsmodul-Adapter und am RAID-Adapter an. Kapitel 3 Serverhardware-Konfiguration...
-
Seite 62: Schalter Gegen Unbefugten Zugriff Installieren
Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden. Gehen Sie wie folgt vor, um den Schalter gegen unbefugten Zugriff zu installieren: Sehen Sie sich das Verfahren an. Ein Video von diesem Verfahren ist über die folgenden Links verfügbar: ThinkSystem ST50 Konfigurationsanleitung... -
Seite 63: Serverabdeckung Installieren
• YouTube: https://www.youtube.com/playlist?list=PLYV5R7hVcs-BY5kWQWpadP6EwGTGfk1-j • Youku: https://list.youku.com/albumlist/show/id_51948225 Schritt 1. Richten Sie den Schalter gegen unbefugten Zugriff wie abgebildet am Gehäuse aus. Sichern Sie ihn dann mit einer Schraube. Abbildung 54. Installieren des Schalters gegen unbefugten Zugriff Schritt 2. Schließen Sie den Schalter gegen unbefugten Zugriff an der Systemplatine an. Informationen zur Position des Anschlusses auf der Systemplatine finden Sie unter „Komponenten der Systemplatine“... - Seite 64 2. Stellen Sie sicher, dass alle internen Kabel ordnungsgemäß verlegt sind. (siehe „Interne Kabelführung“ auf Seite 19). Gehen Sie wie folgt vor, um die Serverabdeckung zu installieren: Sehen Sie sich das Verfahren an. Ein Video von diesem Verfahren ist über die folgenden Links verfügbar: • YouTube: https://www.youtube.com/playlist?list=PLYV5R7hVcs-BY5kWQWpadP6EwGTGfk1-j • Youku: https://list.youku.com/albumlist/show/id_51948225 ThinkSystem ST50 Konfigurationsanleitung...
-
Seite 65: Server Verkabeln
Schritt 1. Richten Sie die Serverabdeckung an den Schlitzen an der Gehäuseseite aus und schieben Sie sie zur Gehäusevorderseite hin, bis sie einrastet. Abbildung 55. Installieren der Serverabdeckung Anmerkung: Bevor Sie die Abdeckung einschieben, stellen Sie sicher, dass alle Laschen an der Abdeckung an den Schlitzen ausgerichtet sind und ordnungsgemäß... -
Seite 66: Server Einschalten
• Drücken Sie den Netzschalter, um das ordnungsgemäße Herunterfahren des Betriebssystems zu starten (wenn dies vom Betriebssystem unterstützt wird). • Drücken und halten Sie den Netzschalter für mehr als 4 Sekunden, um das Herunterfahren zu erzwingen. ThinkSystem ST50 Konfigurationsanleitung... -
Seite 67: Kapitel 4. Systemkonfiguration
Anmerkung: Einige Lenovo Systemverwaltungsanwendungen, einschließlich XClarity Administrator, XClarity Controller, XClarity Energy Manager und XClarity Essentials, werden von ST50 nicht unterstützt. Firmware aktualisieren Gehen Sie auf die Lenovo Datacenter-Supportwebsite, um sich das neueste Firmware-Aktualisierungspaket herunterzuladen. Gehen Sie wie folgt vor, um die Firmware auf einer Flash-Einheit zu aktualisieren: 1. -
Seite 68: Automatisches Einschalten Aktivieren Oder Deaktivieren
– Bis zu zwei 1-G-Netzwerkadapter – Ein RAID-Adapter • Leistungsmodus (Standardeinstellung): In diesem Modus kann der Server mit guter Leistung ohne besonderes Geräusch- oder Temperaturmanagement laufen. Er wird bei folgender Konfiguration angewendet: – Bis zu vier Laufwerke ThinkSystem ST50 Konfigurationsanleitung... -
Seite 69: Temperaturalertprotokolle Aktivieren Oder Deaktivieren (Nur Windows)
– Bis zu zwei 10-G-Netzwerkadapter – Ein RAID-Adapter • Volle Geschwindigkeit: In diesem Modus funktioniert der Server mit optimaler Leistung. In diesem Modus gibt es keine Einschränkungen hinsichtlich der Laufwerks- oder Adapterkonfiguration, aber es besteht ein etwas lauteres Geräusch. Um auf den geräuschärmeren und temperaturoptimierten Leistungsmodus umzuschalten, gehen Sie wie folgt vor: Schritt 1. -
Seite 70: Bios-Einstellung Vor Der Installation Eines Neuen Betriebssystems Ändern
Kennwörter eingeben. Zum Ändern von Konfigurationseinstellungen müssen Sie allerdings Ihr Administratorkennwort verwenden. • Kennwort für Festplattenlaufwerk Das Festlegen eines Kennworts für das Festplattenlaufwerk verhindert den unbefugten Zugriff auf die Daten auf dem internen Speicherlaufwerk (z. B. ein Festplattenlaufwerk). Wenn ein Kennwort für das ThinkSystem ST50 Konfigurationsanleitung... -
Seite 71: Ein Kennwort Festlegen, Ändern Oder Löschen
Festplattenlaufwerk festgelegt wurde, werden Sie jedes Mal, wenn Sie auf das Speicherlaufwerk zugreifen möchten, dazu aufgefordert, das gültige Kennwort einzugeben. Anmerkungen: • Selbst wenn das Speicherlaufwerk von einem Server entfernt und auf einem anderen installiert wird, ist das Kennwort für das Festplattenlaufwerk weiterhin gültig. •... -
Seite 72: Starteinheit Auswählen
• Wenn es sich um eine interne Speichereinheit handelt, fahren Sie bitte mit dem Schritt 2 nächsten Schritt auf Seite 69 fort. • Wenn es sich bei der Speichereinheit um einen Datenträger handelt, vergewissern Sie sich, dass der Server eingeschaltet ist. Legen Sie dann den Datenträger in das optische Laufwerk ein. ThinkSystem ST50 Konfigurationsanleitung... -
Seite 73: Setup Utility-Programm Beenden
Die Speicherleistung hängt von einigen Variablen ab, z. B. Speichermodus, Speichergeschwindigkeit, Speicherränge, Speicherbelegung und Prozessor. Weitere Informationen zum Optimieren der Speicherleistung und Speicherkonfiguration finden Sie auf der Lenovo Press-Website: https://lenovopress.com/servers/options/memory Darüber hinaus können Sie einen Speicherkonfigurator nutzen, der unter der folgenden Adresse verfügbar ist: http://1config.lenovo.com/#/memory_configuration... -
Seite 74: Betriebssystem Implementieren
Laufwerk wird dem Hostbetriebssystem als physische Platte angezeigt und kann zur Erstellung von logischen Laufwerken oder Volumen für das Betriebssystem partitioniert werden. Eine Einführung zum Thema RAID finden Sie auf der folgenden Lenovo Press-Website: https://lenovopress.com/lp0578-lenovo-raid-introduction Ausführliche Informationen zu RAID-Verwaltungstools und -Ressourcen finden Sie auf der folgenden Lenovo Press-Website: https://lenovopress.com/lp0579-lenovo-raid-management-tools-and-resources... -
Seite 75: Vpd (Elementare Produktdaten) Aktualisieren
Aktualisiert die Systemmarken-ID. /SV "String" Beispiel: fs0:\..\amideefix64.efi /sv "ThinkSystem ST50" Schritt 8. Nachdem Sie die VPD SMBIOS aktualisiert haben, entfernen Sie das USB-Flashlaufwerk und drücken Sie Alt + Strg + Entf, um das System neu zu starten. Schritt 9. Bevor das Betriebssystem gestartet wird, drücken Sie F1, um das Setup Utility zu öffnen. Gehen Sie zu Hauptbildschirm ➙... - Seite 76 ThinkSystem ST50 Konfigurationsanleitung...
-
Seite 77: Kapitel 5. Installationsprobleme Beheben
• „Server kann ein Laufwerk nicht erkennen“ auf Seite 74 • „Angezeigter Systemspeicher liegt unterhalb des installierten physischen Speichers“ auf Seite 74 • „Eine soeben installierte Lenovo Zusatzeinrichtung funktioniert nicht“ auf Seite 75 • „Spannung (Platinenfehler) wird im Ereignisprotokoll angezeigt.“ auf Seite 75 Der Server kann nicht eingeschaltet werden Führen Sie die folgenden Schritte aus, bis das Problem behoben ist. - Seite 78 Anmerkung: Bei jedem Installieren oder Entfernen eines DIMMs müssen Sie die Stromversorgung des Servers unterbrechen; warten Sie dann 10 Sekunden, bevor Sie den Server erneut starten. Führen Sie die folgenden Schritte aus, bis das Problem behoben ist. ThinkSystem ST50 Konfigurationsanleitung...
- Seite 79 DIMM eine Lücke vorhanden ist. Ist dies der Fall, entfernen Sie das DIMM und installieren es wieder. 3. Wenn der Server mit Lenovo XClarity Provisioning Manager Lite geliefert wird, wechseln Sie zu Diagnose ➙ Speichertest, um eine Diagnose der DIMMs durchzuführen. Ersetzen Sie das DIMM, das als fehlerhaft angezeigt wird.
- Seite 80 ThinkSystem ST50 Konfigurationsanleitung...
-
Seite 81: Anhang A. Hilfe Und Technische Unterstützung Anfordern
Anhang A. Hilfe und technische Unterstützung anfordern Wenn Sie Hilfe, Serviceleistungen oder technische Unterstützung benötigen oder einfach nur weitere Informationen zu Lenovo Produkten erhalten möchten, finden Sie bei Lenovo eine Vielzahl von hilfreichen Quellen. Aktuelle Informationen zu Lenovo Systemen, Zusatzeinrichtungen, Services und Unterstützung erhalten Sie im World Wide Web unter: http://datacentersupport.lenovo.com... -
Seite 82: Support Kontaktieren
Softwarefehler vermuten, können Sie die Dokumentation zum Betriebssystem oder zum Programm zu Rate ziehen. Für den Kundendiensttechniker wichtige Informationen sammeln Falls Sie den Garantieservice für Ihr Lenovo Produkt in Anspruch nehmen möchten, sollten Sie sich entsprechend vorbereiten, bevor Sie sich an Lenovo wenden, damit Ihnen die Kundendiensttechniker effizienter helfen können. Unter finden Sie weitere http://datacentersupport.lenovo.com/warrantylookup... -
Seite 83: Anhang B. Marken
Anhang B. Marken Lenovo, das Lenovo Logo und ThinkSystem sind Marken von Lenovo in den USA und/oder anderen Ländern. Intel und Xeon sind Marken der Intel Corporation in den USA und/oder anderen Ländern. Microsoft und Windows sind Marken der Microsoft-Unternehmensgruppe. - Seite 84 ThinkSystem ST50 Konfigurationsanleitung...
-
Seite 85: Index
Lüfter Netzteileinheit Optisches Laufwerk Einführung RAID Entfernen Simple-Swap-Laufwerk Frontblende Solid-State-Laufwerk 20, 27 Serverabdeckung Temperatursensor Kennungsetikett Kennwort Komponenten der Systemplatine Konfiguration – ThinkSystem ST50 Firmware Konfigurationsänderungserkennung Firmware aktualisieren Firmware konfigurieren Flashstromversorgungsmodul Installieren Formfaktor Marken Frontblende Entfernen Installieren 63, 66 Netzkabel Netzschalter... - Seite 86 Paketinhalt Installieren PCIe-Adapter Speicherkonfiguration Installieren Sprache Personalisierte Unterstützungswebseite erstellen Starteinheit Produktmerkmale Staubpartikel, Verunreinigung Prüfliste für die Serverkonfiguration Systemkonfiguration – ThinkSystem ST50 QR-Code Technische Daten Teileliste Telefonnummern Telefonnummern, Hardware-Service und -Unterstützung Telefonnummern, Software-Service und -Unterstützung RAID-Adapter temperaturbezogen Richtlinien thermal Installation von Zusatzeinrichtungen Systemzuverlässigkeit...
- Seite 88 Teilenummer: SP47A37811 Printed in China (1P) P/N: SP47A37811 *1PSP47A37811*...
