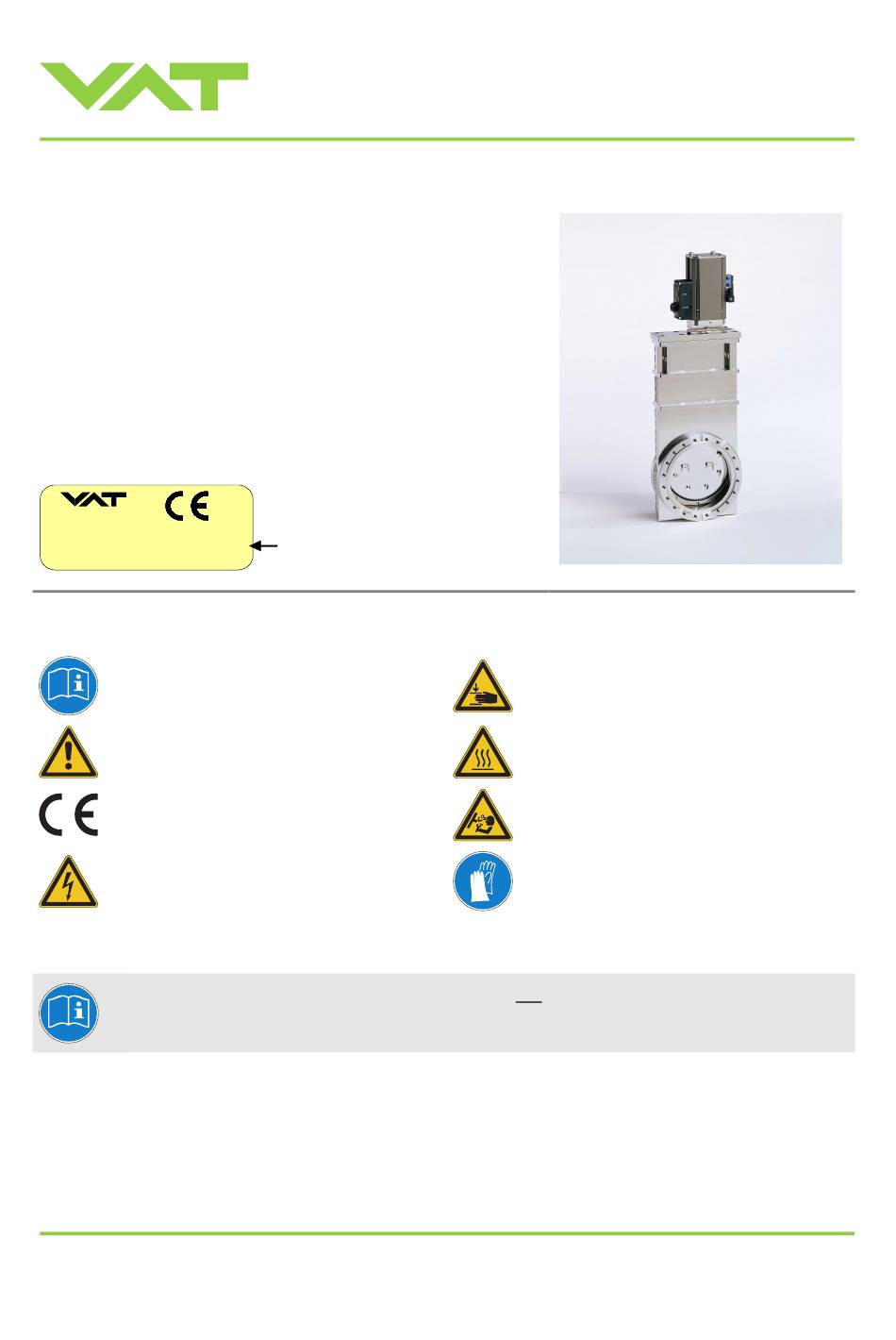

VAT 10 8 Serie Montage-, Betriebs- Und Serviceanleitung
Uhv-schieber mit pneumatik-antrieb dn 63 - 200
Inhaltsverzeichnis
Quicklinks
UHV-Schieber
mit Pneumatik-Antrieb
Diese Anleitung gilt für die Ventil-Bestellnummer(n):
10836- . E14/24/34/44
10840- . E14/24/34/44
10844- . E14/24/34/44
10846- . E14/24/34/44
Die Fabrikationsnummer ist auf jedem Produkt gemäss nachstehender
Etikette (oder ähnlich) angegeben:
made in Switzerland
Fabrication No.:
patented
10 . . . – . . . . – . . . . / . . . .
A – . . . . . .
Symbollegende:
Erklärung sorgfältig lesen, bevor weitere Schritte
unternommen werden!
Achtung!
Produkt entspricht EG-Richtlinien sofern zutreffend!
Strom- & Pressluftleitungen abhängen.
Spannungsführende Teile nicht berühren!
Diese «Montage-, Betriebs- und Serviceanleitung» und die beiliegenden «General Safety
Instructions» (Generelle Sicherheitsvorschriften) sind sorgfältig zu lesen, bevor weitere Schritte
unternommen werden!
VAT Vakuumventile AG, CH-9469 Haag, Schweiz
Tel +41 81 771 61 61 Fax +41 81 771 48 30 CH@vatvalve.com www.vatvalve.com
Montage-, Betriebs- und Serviceanleitung
Reihe 10.8, DN 63 - 200 (2½" - 8")
. .
Fabrikationsnummer
Körperteile und Gegenstände von der Ventilöffnung
fernhalten!
Heisse Oberflächen; nicht berühren!
Gespannte Federn und/oder Luftpolster sind
Gefahrenquellen!
Handschuhe tragen!
760247DA
2014-07-14
1/14
Inhaltsverzeichnis
Verwandte Anleitungen für VAT 10 8 Serie
Inhaltszusammenfassung für VAT 10 8 Serie
- Seite 1 Diese «Montage-, Betriebs- und Serviceanleitung» und die beiliegenden «General Safety Instructions» (Generelle Sicherheitsvorschriften) sind sorgfältig zu lesen, bevor weitere Schritte unternommen werden! VAT Vakuumventile AG, CH-9469 Haag, Schweiz 760247DA 1/14 Tel +41 81 771 61 61 Fax +41 81 771 48 30 CH@vatvalve.com www.vatvalve.com...
- Seite 2 Druck © VAT Vakuumventile AG 2008 Copyright Kein Teil dieser Betriebsanleitung darf ohne schriftliche Einwilligung von VAT in irgendeiner Form (Fotokopie, Mikrofilm oder ein anderes Verfahren) reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Bei Verstössen gegen diese Regelung behalten wir uns vor, Schadenersatz geltend zu machen.
-
Seite 3: Inhaltsverzeichnis
5.2 Auswechseln des Tellers ..........................10 6 Zeichnung ................................11 7 Ersatzteile ................................12 8 Garantie .................................. 14 VAT Vakuumventile AG, CH-9469 Haag, Schweiz 760247DA 3/14 Tel +41 81 771 61 61 Fax +41 81 771 48 30 CH@vatvalve.com www.vatvalve.com... -
Seite 4: Verwendung Des Produkts
Reihe 10.8, DN 63 - 200 (2½" - 8") Verwendung des Produkts Produkt nur für saubere und trockene Indoor-Vakuumanwendungen unter den im Abschnitt «Technische Daten» angegebenen Bedingungen verwenden! Für andere Anwendungen ist eine schriftliche Genehmigung von VAT erforderlich. Technische Daten... -
Seite 5: Anschlüsse
MV = Steuerventil-Spule MV = Steuerventil-Spule Minimale Impulsdauer 50 ms Dauerspannung verursacht keine Beschädigung der Spule VAT Vakuumventile AG, CH-9469 Haag, Schweiz 760247DA 5/14 Tel +41 81 771 61 61 Fax +41 81 771 48 30 CH@vatvalve.com www.vatvalve.com 2014-07-14... -
Seite 6: Betrieb
Siehe «1.1 Technische Daten» Verhalten bei Pressluftabfall Ventil geschlossen: Ventil bleibt geschlossen Ventil offen: Ventilstellung ist unbestimmt VAT Vakuumventile AG, CH-9469 Haag, Schweiz 760247DA 6/14 Tel +41 81 771 61 61 Fax +41 81 771 48 30 CH@vatvalve.com www.vatvalve.com 2014-07-14... -
Seite 7: Verhalten Bei Stromausfall
Ventilsitz und Teller reinigen! Teller ersetzen, falls beschädigt! Pressluftdruck richtig? Leck am Gehäuse: Flansche dicht? Kopfdichtung ersetzen! VAT Vakuumventile AG, CH-9469 Haag, Schweiz 760247DA 7/14 Tel +41 81 771 61 61 Fax +41 81 771 48 30 CH@vatvalve.com www.vatvalve.com 2014-07-14... -
Seite 8: Wartung & Reparaturen
Bei sauberen Betriebsbedingungen benötigt das Ventil während der angegebenen Standzeit keine Wartung. Verun- reinigungen durch den Prozess erfordern vermehrte Wartung. Vor dem Ausführen von Reparatur- oder Wartungsarbeiten ist mit VAT abzuklären, ob diese vom Kunden selbst aus- geführt werden dürfen oder von VAT vorgenommen werden müssen. Die auf dem Ventil angegebene Fabrikationsnummer made in Switzerland Fabrication No.:... -
Seite 9: Auswechslung Der Antriebs- Mechanikeinheit
Drehmoment: DN 63 - 160 20 Nm / 15 lbf . ft 40 Nm / 30 lbf . ft DN 200 Gehäuse Klebeband Kopfdichtung Kopfflansch VAT Vakuumventile AG, CH-9469 Haag, Schweiz 760247DA 9/14 Tel +41 81 771 61 61 Fax +41 81 771 48 30 CH@vatvalve.com www.vatvalve.com 2014-07-14... -
Seite 10: Auswechseln Des Tellers
- Werkzeug (W1) entfernen - Kontrollieren, ob Teller richtig eingesetzt ist. Die Markierungen ∆ und ∇ (W2) auf der Kugelführung und auf dem Teller müssen gegeneinander zeigen. VAT Vakuumventile AG, CH-9469 Haag, Schweiz 760247DA 10/14 Tel +41 81 771 61 61 Fax +41 81 771 48 30 CH@vatvalve.com www.vatvalve.com... -
Seite 11: Zeichnung
Montage-, Betriebs- und Serviceanleitung Reihe 10.8, DN 63 - 200 (2½" - 8") Zeichnung VAT Vakuumventile AG, CH-9469 Haag, Schweiz 760247DA 11/14 Tel +41 81 771 61 61 Fax +41 81 771 48 30 CH@vatvalve.com www.vatvalve.com 2014-07-14... -
Seite 12: Ersatzteile
On request 43/1 Steuerventil On request 43/1 Steuerventil On request 43/10 Stecker On request 43/10 Stecker On request VAT Vakuumventile AG, CH-9469 Haag, Schweiz 760247DA 12/14 Tel +41 81 771 61 61 Fax +41 81 771 48 30 CH@vatvalve.com www.vatvalve.com 2014-07-14... - Seite 13 Teile-Nr. DN 63 On request DN 100 On request DN 160 On request DN 200 On request VAT Vakuumventile AG, CH-9469 Haag, Schweiz 760247DA 13/14 Tel +41 81 771 61 61 Fax +41 81 771 48 30 CH@vatvalve.com www.vatvalve.com 2014-07-14...
-
Seite 14: Garantie
Reihe 10.8, DN 63 - 200 (2½" - 8") Garantie Garantiezeit: Siehe allgemeine Verkaufsbedingungen von VAT. Wir verpflichten uns auf schriftliche Aufforderung, alle Teile, die nachweisbar infolge schlechten Materials, fehlerhafter Konstruktion oder mangelhafter Ausführung schadhaft oder unbrauchbar werden, so schnell wie möglich nach unserer Wahl auszubessern oder zu ersetzen.
