Seite 1

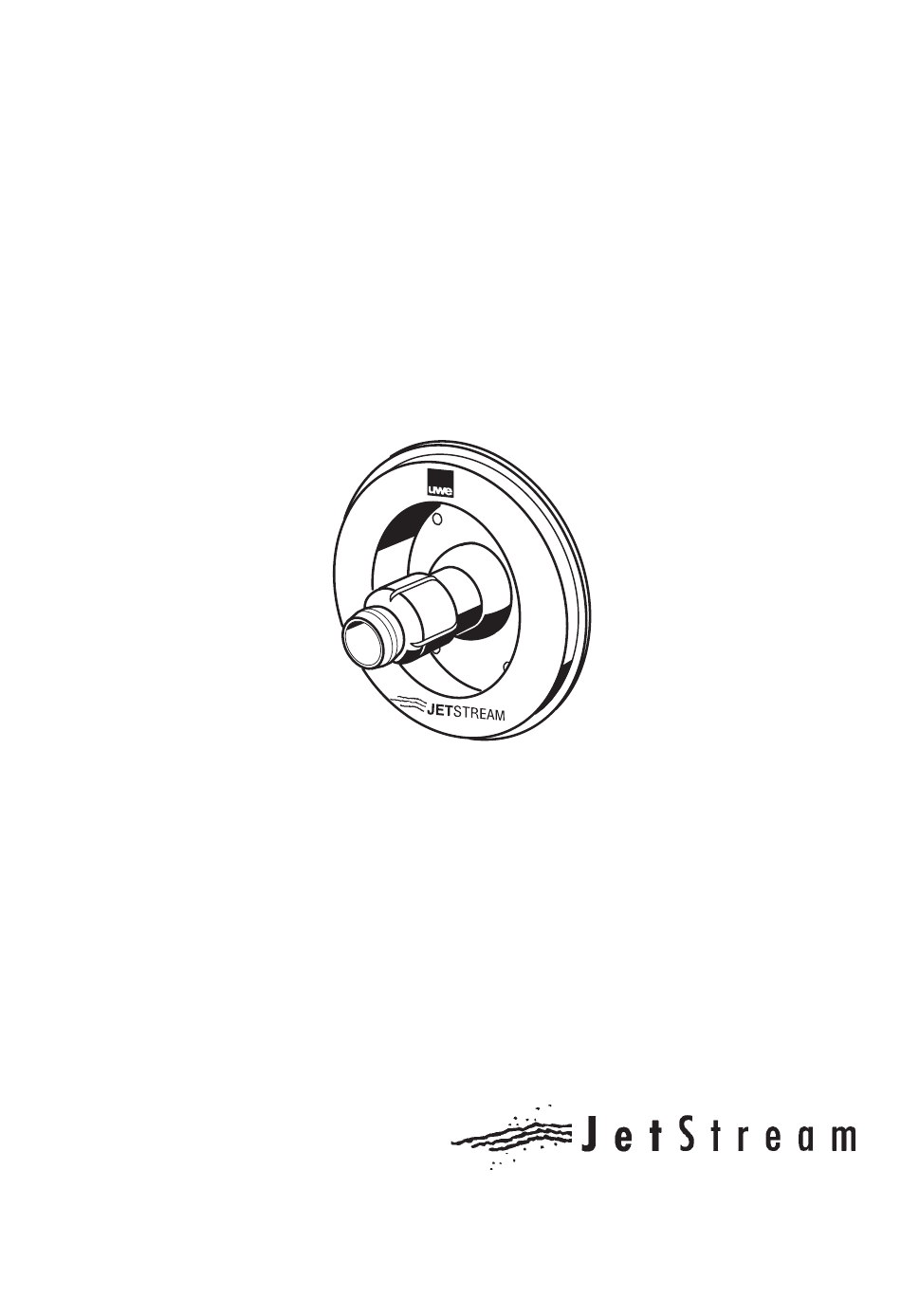

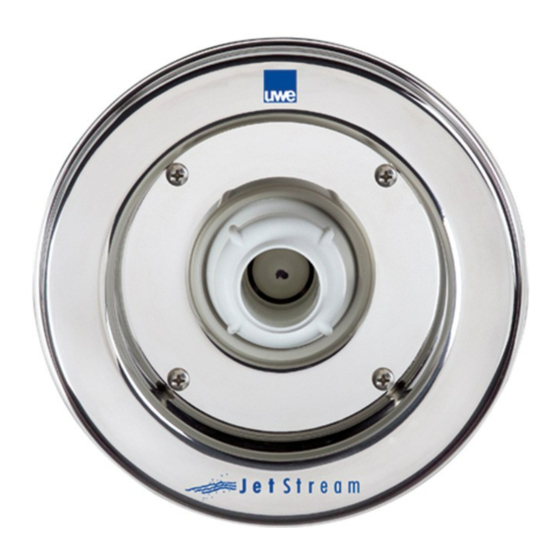

Montage- und Bedienungsanleitung GB INSTALLATION AND OPERATING INSTRUCTIONS INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI MIRO 1/2/3...
Seite 2
Inhaltsverzeichnis MONTAGE UND BEDIENUNGSANLEITUNG.......... Seite 3 - 11 GB Table of Contents INSTALLATION AND OPERATING INSTRUCTIONS ......page 12-21 Contenu INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI ......page 22-31...
1.1 Vor der Inbetriebnahme Die Sicherheitshinweise und die Bedienungsanleitung müssen vor der Aufstellung und Inbetriebnahme aufmerksam gelesen und beachtet werden. Halten Sie unbedingt die Anforderungen der Firma uwe bzw. der Normgeber ein. 1.2 Erstinbetriebnahme des Gerätes Vor jeder Inbetriebnahme sind die örtlichen Sicherheitsbestimmungen sowie die Sicherheitshinweise einzuhalten.
Vor jeder Inbetriebnahme sind die örtlichen Sicherheitsbestimmungen sowie die Sicherheitshinweise einzuhalten. Ist das Gerät komplett montiert und elektrisch angeschlossen, kann das Gerät in Betrieb genommen werden. Bevor Sie die uwe JETSTREAM Anlage in Betrieb nehmen, drehen Sie den Motor am Lüfterrad von Hand mehrmals durch.
Seite 5
Einbauvorschläge lose beiliegender Beton Schalbrett Schutzschlauch für Wandstärke über 24 bis 100 cm Schild „OBEN“ 20-35 optimal 25 Rohbauteil Düse Ø 17 Düsenmantel- Stopfen 2“ gehäuse bis zur Innenkontur Rohbauteil für Pneumatik- fliesen Zylinderkopf- Schrauben schalter Putz- und Fliesenausgleich Beckenwand Rohbauteil für Saugseite Flachkopf-...
Die Sicherheitshinweise müssen vor der Aufstellung aufmerksam gelesen werden. Halten Sie unbedingt die Anforderungen der Fa. uwe bzw. der Normgeber ein. Für den Fall, daß die Hinweise nicht berücksichtigt werden, geschieht dies in der alleinigen Verantwortung des Monteurs. Jegliche Haftung des Herstellers entfällt somit.
Seite 7
Einbauvorschläge Steuerkasten und Ventile ca. 5-10 cm über dem Wasserspiegels montieren MIRO 1 Steuerkasten und Ventile ca. 5-10 cm über dem Wasserspiegels montieren MIRO1 MIRO2 Einlaufseiher MIRO3 Einlaufseiher Maße in cm Maße in cm...
Seite 8
INBETRIEBNAHME BEDIENUNG/ANGABEN FÜR DEN BENUTZER DER ANLAGE 4.1 Start Zum Schwenken der Strahldüse Pumpe abschalten. Pneumatik- Wenn Sie den Pneumatik-Schalter (1) drücken, wird die Anlage EIN Schalter (1) bzw. AUS geschaltet. Die Düse ist in jede Richtung mit einem Winkel von 30°...
Maßnahmen, wie Absperrung gegen den Zutritt Unbefugter unbedingt notwendig. Es dürfen nur autorisierte Personen an dem Gerät arbeiten. Es ist jede Arbeitsweise zu unterlassen, die die Sicherheit an dem Gerät beeinträchtigt. Beziehen Sie immer nur Original-Ersatzteile über Ihren Händ- ler oder die Fa. uwe. MONTAGE DER HALTEGRIFFE Montage Griff wie vermaßt verschrauben.
Führen Sie deshalb die Anschlussarbeiten sorgsam nach den Bestimmungen DIN VDE 0100 Teil 702 aus. Halten Sie unbedingt die Sicherheitshinweise und die Anforderungen der Normgeber ein. Alle Arbeiten an den stationären Schwimmbeckenpumpen dürfen nur durch von der Fa uwe autorisierten Firmen oder durch geschulte Elektrofachkräfte durchgeführt werden. Die DIN VDE und zutreffenden Unfallverhütungsvorschriften sind bei Arbeiten mit Spannung zu beachten.
Seite 11
Schaltplan für JETSTREAM BAMBO2, BAMBO, COCO Schaltplan für JETSTREAM BAMBO2, BAMBO, COCO (unbeleuchtete Ausführung) LIBRA 3-5, LIDO, LIDO2, VIVA, (unbeleuchtete Ausführung) LIBRA 3-5, LIDO, LIDO2, VIVA, EuroJet mit Pneumatikschalter und Zeitrelais EuroJet mit Pneumatikschalter 3 N ~ PE 50 Hz 400/230 V 16 A 3 N ~ PE 50 Hz 400/230 V 16 A Schaltplan für JETSTREAM Schaltplan für JETSTREAM...
