Speed Cutter BO 4580.0/ BO 4580.1/ BO 4580.2

Gebruiksaanwijzing

Draai de dop (12) van de voorraadtank los en vul de tank met voldoende
snijvloeistof. Schroef de dop er weer op.
Voor een optimale snijkwaliteit gebruikt u het beste uitsluitend Silberschnitt
snijvloeistof.
Schuif de snijkophouder (7) op de schaallat (4). De schaalwijzer (9) moet in de
richting van het rollenhuis (5) wijzen. Fixeer de snijkophouder (7) met de
fixeerschroef (14) op de schaalaanduiding, in overeenstemming met de
glasmaat, die moet worden verkregen. De schaallat heeft centimeter- en
duimmaten.
Plaats de rollen van het rollenhuis (5) tegen de glaskant en de snijkophouder
(7) op het te snijden glasoppervlak. Om veilig en gemakkelijk te kunnen snijden
omvat u de rubbergreep (13) van de schaallat (4), en beweegt de snijkop met
lichte druk in de snijrichting. Het resultaat is een snede, die perfect evenwijdig
is aan de geleidekant.
Indien de glassnede toleranties laat zien, kunnen deze gecorrigeerd worden
door het instellen van de rode schaalwijzer (9).
De snijkophouder (7), snijkop (8), zowel als de geleiderollen zijn in geval van
slijtage vervangbaar.
All manuals and user guides at all-guides.com

Montage en ingebruikname

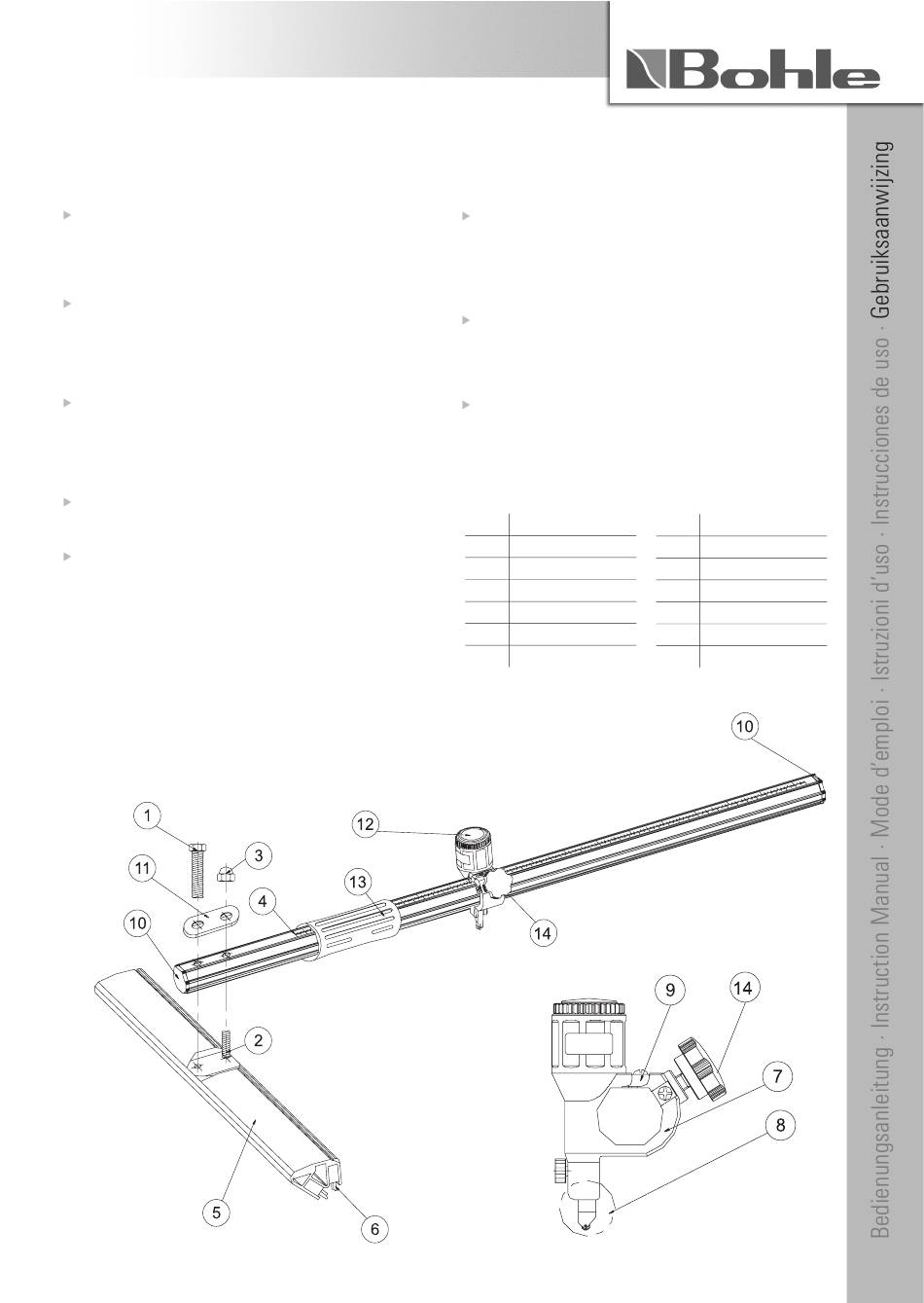

Plaats de schaallat op de voorgemonteerde schroefdraadstang van het
rollenhuis. Let op de juiste richting van de rollen in het rollenhuis (zie
tekening). Bevestig de schaallat op het rollenhuis met behulp van schroef (1),
onderlegschijf (11) en dopmoer (3).
Attentie: gebruik hierbij geen elektrisch gereedschap, zoals accuboor enz.
Neem de voorgemonteerde snijkophouder (7) uit de verpakking en schuif deze
op de schaallat (4). Let erop, dat de schaalwijzer (9) in de richting van het
rollenhuis wijst. De schaalwijzer stelt u precies af door middel van een
proefsnede.
Schuif de rubbergreep (13) op de schaallat (4). Wanneer deze goed
aangebracht is, kan de rubbergreep gemakkelijk op de schaallat heen en weer
worden geschoven.
Om de positie van de rubbergreep te veranderen, schuift u deze aan de zijkant
iets naar links of rechts. (Wanneer u de rubbergreep in het midden vasthoudt,
kan hij niet worden verschoven).
1.
2.
3.
4.
5.
6.
7.
Schroef
8.
Schroefdraadstang 9.
Dopmoer
10.
Schaallat 11.
Rollenhuis
12.
Geleiderollen 13.
Snijkophouder
14.
Snijkop
Schaalwijzer
Rubberdop
Onderlegschijf
Afsluitdop
Rubbergreep
Fixeerschroef
