SCOV DA 1911 Serie Montageanleitung
Flanschventil
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für SCOV DA 1911 Serie

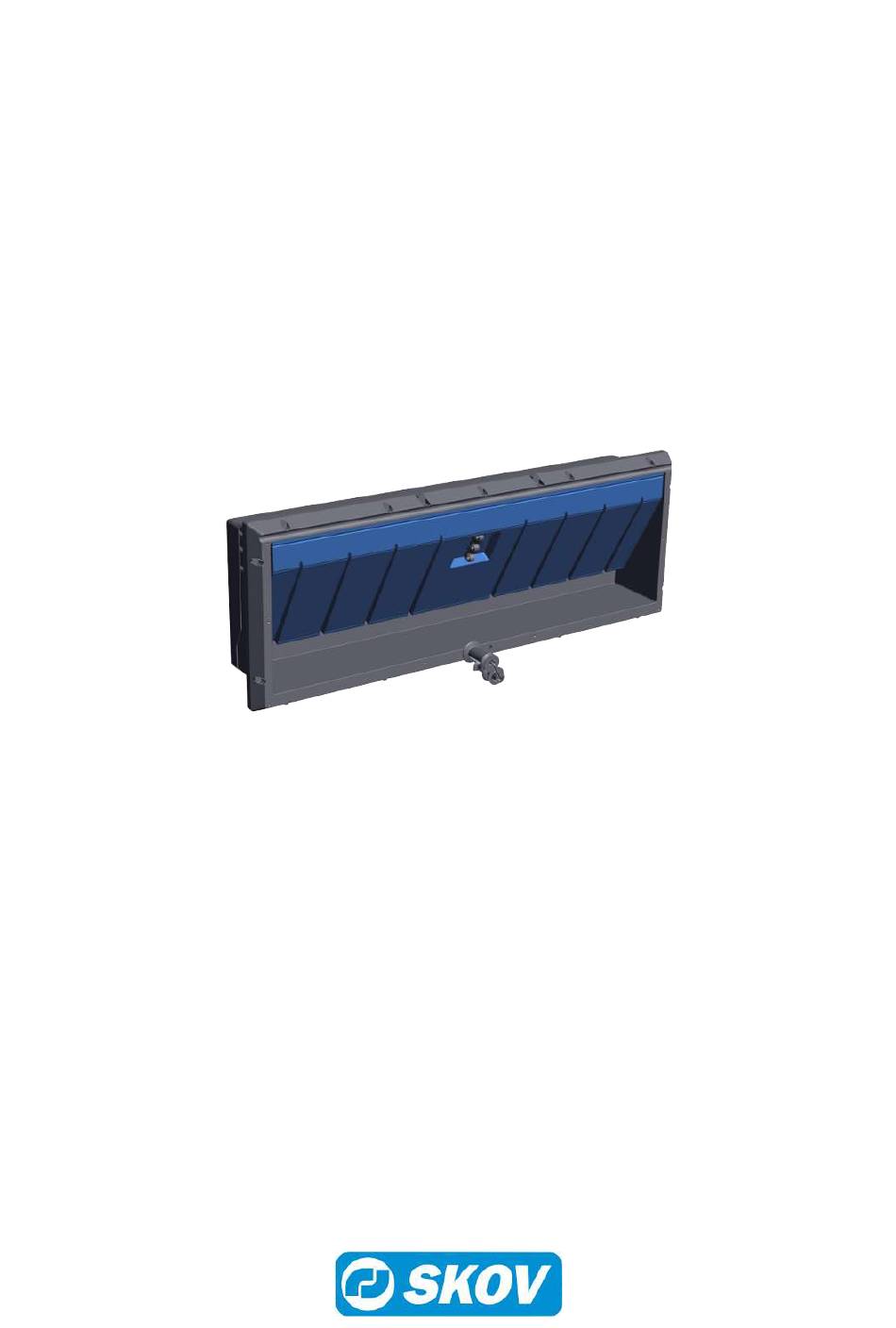

- Seite 1 DA 1911 Flanschventil Montageanleitung 60446-6 • 2021-10-18...
- Seite 2 DA 1911 Flanschventil Produkt- und Dokumentationsänderungen SKOV A/S behalten uns das Recht vor, Änderungen in diesem Dokumentation und dem beschrieben Produkt ohne Vorankündigung vorzunehmen. Wenden Sie sich im Zweifelsfall bitte an SKOV A/S. Das Änderungsdatum ist auf Vorder- und Rückseiten angegeben. Hinweis •...
-
Seite 3: Inhaltsverzeichnis
DA 1911 Flanschventil 1 Produktbeschreibung ............................ 4 2 Produktübersicht............................ 5 Flanschventil .......................... 6 Zubehör............................ 6 3 Montageanleitung............................ 11 Empfohlene Werkzeuge ...................... 11 Montage von Sandwichplattenschrauben ................ 12 Position des Ventils......................... 13 Montage des Ventils ........................ 13 3.4.1 Vorbereitung einer Wandöffnung .................... 13 3.4.2 Montage des Netzes ........................ -
Seite 4: Produktbeschreibung
DA 1911 Flanschventil 1 Produktbeschreibung Flanschventil DA 1911 ist ein universelles Wandventil, das zum Belüften von Stallgebäuden mit natürliche Ven- tilation, LPV- oder Combi-Tunnel-Lüftung eingesetzt wird. Das Flanschventil kann mittels Verlängerstücke Mauerstärken bis zu 50 cm angepasst werden. Das Ventil wird auf der Innenmauer mit Schrauben durch das Flansch befestigt. -
Seite 5: Produktübersicht
DA 1911 Flanschventil 2 Produktübersicht Montageanleitung... -
Seite 6: Flanschventil
DA 1911 Flanschventil 2.1 Flanschventil 433161 DA 1911 Flanschventil 11 cm 433130 DA 1911 Flanschventil mit Transp. Klappe 433169 DA 1911 Flanschventil 11 cm, grobmaschig Das Ventil wird mit oder ohne grobmaschiges Netz geliefert. Zusätzlich gibt es eine Variante mit einer transparenten Klappe. Die Ventilklappe ist isoliert und die Federn bestehen aus Edelstahl. - Seite 7 DA 1911 Flanschventil 433117 DA 1211/1911 Netzhaltersatz für 25 Ventile Der Netzhalter dient zur Anbringung des Netzes (433016 und 433015) an der Außenwand statt direkt am Ventil, wenn z. B. die Fensteröffnungen zu tief sind. Enthält 100 Halter. 1 Satz für 25 Ventile. 433043 DA 1211/1911 Schraubensatz Flansch, 10/5 Satz Für die Montage des Flansch-Ventils.
- Seite 8 DA 1911 Flanschventil 560195 DA 1200 Bedienungssatz m. langem U-Bogen Wird dort eingesetzt, wo die Bewegungsfreiheit der Zugstange, die bis zu 70 mm herausragt, durch schräge Wände, Stahlsparren usw. eingeschränkt ist. Das derzeitige Differenzierungssystem kann nicht zusammen mit dem Satz genutzt werden. Darum wird eine zusätzliche Schnur mit Feder zum Spannen mitgeliefert.
- Seite 9 DA 1911 Flanschventil 433174 DA 1900 Wandventilhaube Die DA 1900 Wandventilhaube lässt sich zusammen mit den Ventilen der DA 1900-Serie einsetzen. Die Wandventilhaube ist so konstruiert, dass sie den Stall gegen Regen/ Schnee schützt und einen gewissen Wind- und lichtdämpfenden Effekt ge- währleistet.
- Seite 10 DA 1911 Flanschventil 560333 Schraubensatz DA 1200/1911 Hennennetz Der Schraubensatz dient der Montage des Hennennetzes. 1 Satz pro Hennennetz Montageanleitung...
-
Seite 11: Montageanleitung
DA 1911 Flanschventil 3 Montageanleitung Überprüfen Sie vor Arbeitsbeginn, ob die bestellten Teile vorhanden und unbeschädigt sind. Lesen Sie die An- weisungen sorgfältig durch, bevor Sie mit der Montage beginnen. 3.1 Empfohlene Werkzeuge Unten wird eine Liste mit dem Werkzeug angezeigt, das für Montage empfohlen wird. Artikel Beschreibung Akku-Bohrmaschine... -
Seite 12: Montage Von Sandwichplattenschrauben
DA 1911 Flanschventil Artikel Beschreibung Zerstäuber Keil Schaumpistole Leiter 3.2 Montage von Sandwichplattenschrauben Um sicherzustellen, dass die Schraube die richtige Verdickung hat und auf der Rückseite den bestmöglichen Anzug erreicht, ist es wichtig, zunächst einmal das richtige Loch zu bohren. Anschließend muss die Schraube mit dem korrekten Drehmoment angezogen werden, der wiederum von der Dicke des Metallteils Ihrer Sand- wichwand abhängig ist. -
Seite 13: Position Des Ventils
DA 1911 Flanschventil 3.3 Position des Ventils Die Positionierung des Ventils in der Wand ist abhängig von den Gebäude- und Stallgegebenheiten. Deshalb darf die Platzierung nur nach Anweisungen von SKOV A/S oder deren Vertreter ausgeführt werden. Das Ventil muss waagerecht in die Wand eingebaut werden. Die Klappe muss nach innen öffnen. Das Isoliermaterial des Mauerwerks ringsherum bis dicht an den Rand des Ventils verlegen (wie bei anderen Baukonstruktionen). - Seite 14 DA 1911 Flanschventil Zum Ausrichten immer eine Richtwaage verwenden. Bohren Sie 4 Löcher von etwa 10 mm durch die Wand. Die Löcher ausschneiden. Montageanleitung...
-
Seite 15: Montage Des Netzes
DA 1911 Flanschventil 3.4.2 Montage des Netzes 3.4.2.1 Netz ohne Verlängerstück Das Netz an das Ventil montieren, bis es einrastet. Das Ventil mit dem Netz in das Loch in der Mauer schieben. Es muss darauf geachtet werden, dass das Netz richtig herum angebracht ist. -
Seite 16: Montage Mit Schrauben
DA 1911 Flanschventil 3.4.3 Montage mit Schrauben Sorgen Sie dafür, dass die Ventilklappe dicht schließen. Bei schiefen Wänden müssen Sie darauf achten, dass die Schrauben nicht zu stark angezogen werden. Sonst verzieht sich der Ventilrahmen, und die Klappe schließt nicht dicht, siehe Abschnitt Schiefe Wände [} 18]. -
Seite 17: Montage Mit Schaum
DA 1911 Flanschventil 3.4.4 Montage mit Schaum SKOV A/S empfiehlt den Einsatz von Polyurethan-Einkomponentenkleber oder ähnlichem. Überprüfen Sie vor dem Aufschäumen, wie stark sich der Schaum ausdehnt. Das Ventil mittig in der Öffnung platzieren. Schieben Sie das Ventil bei der Montage nicht mit Gewalt an den vorgesehenen Platz. -
Seite 18: Schiefe Wände
DA 1911 Flanschventil Das Ventil wird vollständig eingefugt, indem eine Fuge 10 mm vom vorderen Rand der Wand eingebracht wird. Wenn die Fugenmasse etwas angetrocknet ist, wird sie in Richtung Ventil geschoben, damit Platz für eine nachträgliche Verfugung mit einer Gummifuge ist. Die Fuge mit Wasser aus einem Zerstäuber anfeuch- ten. -
Seite 19: Abschließende Gummifugenkante
DA 1911 Flanschventil Die beiden eingegossenen Keile werden zur Ausrich- tung genutzt. Wenn eine Ausrichtung nicht erforderlich ist, werden die Keile entsorgt, damit sie den Luftstrom nicht behin- dern. Prüfen, ob die Klappe nach Anziehen einer Schraube immer noch dicht schließt. Wenn dies nicht der Fall ist, die Keile justieren, bis die Klappe wieder dicht schließt. -
Seite 20: Kontrolle Der Montage
DA 1911 Flanschventil Eine Fuge zwischen Ventil und Wand verstreichen – in- nen und außen. Wenn der Abstand zwischen Wand und Ventilkante größer als 6 mm ist, kann zur Dichtung Fugenband ver- wendet werden, ehe die Fuge verstrichen wird. 3.4.7 Kontrolle der Montage Prüfen, dass alle Kanten dicht sind und dass die Klap- pe an beiden Enden dicht schließt. - Seite 21 DA 1911 Flanschventil Den U-Bügel mit Rolle wieder in seine Position drücken oder mit dem Hammer leicht auf den Bügel schlagen. Die große Rolle darf ein Endspiel von 0,5 bis 1 mm haben. Die Demontage erfolgt am besten mit einer Zange oder leichten Schlägen mit dem Hammer.
- Seite 22 DA 1911 Flanschventil Die Clips müssen in Bezug auf die Rolle immer einheitlich angebracht werden, damit möglichst wenig nachjustiert wer- den muss. Der Abstand muss ca. 85 mm bei geschlossener Anlage betragen. Die Schnurhalterung so drehen, dass sie plan auf dem Ven- tilboden liegt.
-
Seite 23: Überprüfen Sie Die Position Der Schnur In Der Differenzierten Öffnung
DA 1911 Flanschventil Davon ausgehend alle Ventile justieren. Differenzierte Öffnung: Das Schnur in die mittlere oder untere Schnurführung le- gen, abhängig vom Differnzierungsgrad an Ventilen mit ver- zögerter Öffnung. Denken Sie daran, die Schnur über die innere Rolle (die lange Rolle) zu legen. Die Anlage wird geöffnet, bis die zuerst öffnenden Ventile 85 mm offen sind. -
Seite 24: Einregulierung Der Wandventile
DA 1911 Flanschventil 3.5.2 Einregulierung der Wandventile Achten Sie darauf, dass der Aktuator so eingestellt und kalibriert wurde, wie es in der Technische Bedienungs- anleitung (DA 175 Aktuator) beschrieben ist, basierend auf der effektive Zuglänge des Ventils, die 370 mm be- trägt. - Seite 25 DA 1911 Flanschventil Auf dem Bild ist die Montageform mit Zug an der rech- ten bzw. linken Seite zu sehen. Die Clips sind wie gezeigt anzubringen; die Clips müs- sen auf der gesamten Länge der Spannstange einheit- lich angebracht werden. Der Schnur- und Spannstangenhalter wird mit den mit- gelieferten Edelstahlschrauben montiert.
-
Seite 26: Zubehör Montieren
DA 1911 Flanschventil Bei manueller Bedienung können die Schnur im Schnur- und Spannstangenhalter dort angebracht wer- den, wo sie in willkürlicher Position gesichert werden können. 3.6 Zubehör montieren 3.6.1 Außenflansch Darauf achten, dass der Pfeil auf dem Außenflansch nach oben zeigt. Den Außenflansch an die Wand mit 10 Blechschrauben 4,8x32 befestigen. -
Seite 27: Luftrichtungsplatte
DA 1911 Flanschventil 3.6.4 Luftrichtungsplatte Den Halter an der Luftrichtungsplatte an der einen Sei- te anklicken. Den Halter an das Ventil mit einer 6x30 mm Schraube an einer Seite des Ventils anbringen (siehe Körnermar- ke). Auf der anderen Seite des Ventils auf gleiche Weise vorgehen. -
Seite 28: Distanzbügel
DA 1911 Flanschventil Die Zapfen der Luftrichtungsplatte müssen im Eingriff mit den Langlöchern in der Seitenplatte geraten. Die Seitenplatten in die Zapfen der Luftrichtungsplatte stecken und mit einer 5x20 mm Schraube am Ventil befestigen. Bitte darauf achten, dass die Seitenplatten korrekt sit- zen, damit sie die Ventilklappe nicht blockieren. -
Seite 29: Luftdämpfungsplatte
DA 1911 Flanschventil Zwei 6 mm Löcher in die Front des Ventilgehäuses boh- ren, siehe Körnermarken. Die Löcher bis etwa 28 mm Tiefe bohren. Ventilbeschläge montieren. Den Beschlag für den Distanzbügel wie auf dem Bild ge- zeigt montieren. Das Schnur so einstellen, wie im Bedienungssatz mit dif- ferenzierter Öffnung [} 20] beschrieben. -
Seite 30: Regulierungssatz Für 2 Ventile
DA 1911 Flanschventil 3.6.7 Regulierungssatz für 2 Ventile Der senkrechte Abstand zwischen den Löchern muss mindestens 150 mm betragen, wenn eine lange Luftrich- tungsplatte an den unteren Ventilen angebracht werden soll. Min. 150 mm Der waagerechte Abstand zwischen den Löchern muss Min. -
Seite 31: Türsatz Für Drahtseilantrieb
DA 1911 Flanschventil 3.6.9 Türsatz für Drahtseilantrieb Min. 400 mm Min. 400 mm Montageanleitung... -
Seite 32: Wartung
DA 1911 Flanschventil 4 Wartung Während der Reinigung muss die Klappe geöffnet und dann geschlossen werden. Reinigen Sie das Produkt mit Hochdruckreiniger, ohne Benutzung von: • Lösungsmittel • korrosive/ätzende Mittel 4.1 Wiederverwertung/Entsorgung Recyclingfähige Produkte sind mit einem Piktogramm gekennzeichnet. Kunden können Produkte in den lokalen Sammelstellen/Wiederverwertungsstellen vor Ort laut regionaler Vor- schriften abgeben. -
Seite 33: Technische Daten
DA 1911 Flanschventil 5 Technische Daten DA 1911 Mechanisch 100 % wieder verwertbares Thermoplast, schlagfestes Materi- Material al, formstabil und UV-stabilisiert Rostfrei Federn Graphitgrau Farbe – Ventilkasten Blau Farbe – Ventilklappe Schwarz Farbe – Lichtfalle Schwarz Farbe - Außenflansch Schwarz Farbe - Einlasstrichter Netzöffnung 65x20... -
Seite 34: Maßskizze
DA 1911 Flanschventil DA 1911 Außenflansch 1100 Einlasstrichter Stck. Anzahl der Ventile pro Palette 5.1 Maßskizze Maße in mm * Mit Verlängerstück 5.1.1 Flanschventil * Mit Verlängerstück Vorderansicht (vom Stall gesehen) Netz = Mauermaße mit 10 erweitern 382,5 191,25 191,25 Montageanleitung... -
Seite 35: Außenflansch
DA 1911 Flanschventil 5.1.2 Außenflansch 5.1.3 Einlasstrichter 5.1.4 Wandventilhaube Montageanleitung... -
Seite 36: Lichtfalle Für Wandventilhaube
DA 1911 Flanschventil 5.1.5 Lichtfalle für Wandventilhaube 5.1.6 Fliegenschutz für Wandventilhaube Montageanleitung... - Seite 40 SKOV A/S • Hedelund 4 • Glyngøre • DK-7870 Roslev Tel. +45 72 17 55 55 • www.skov.com • E-mail: skov@skov.dk...
