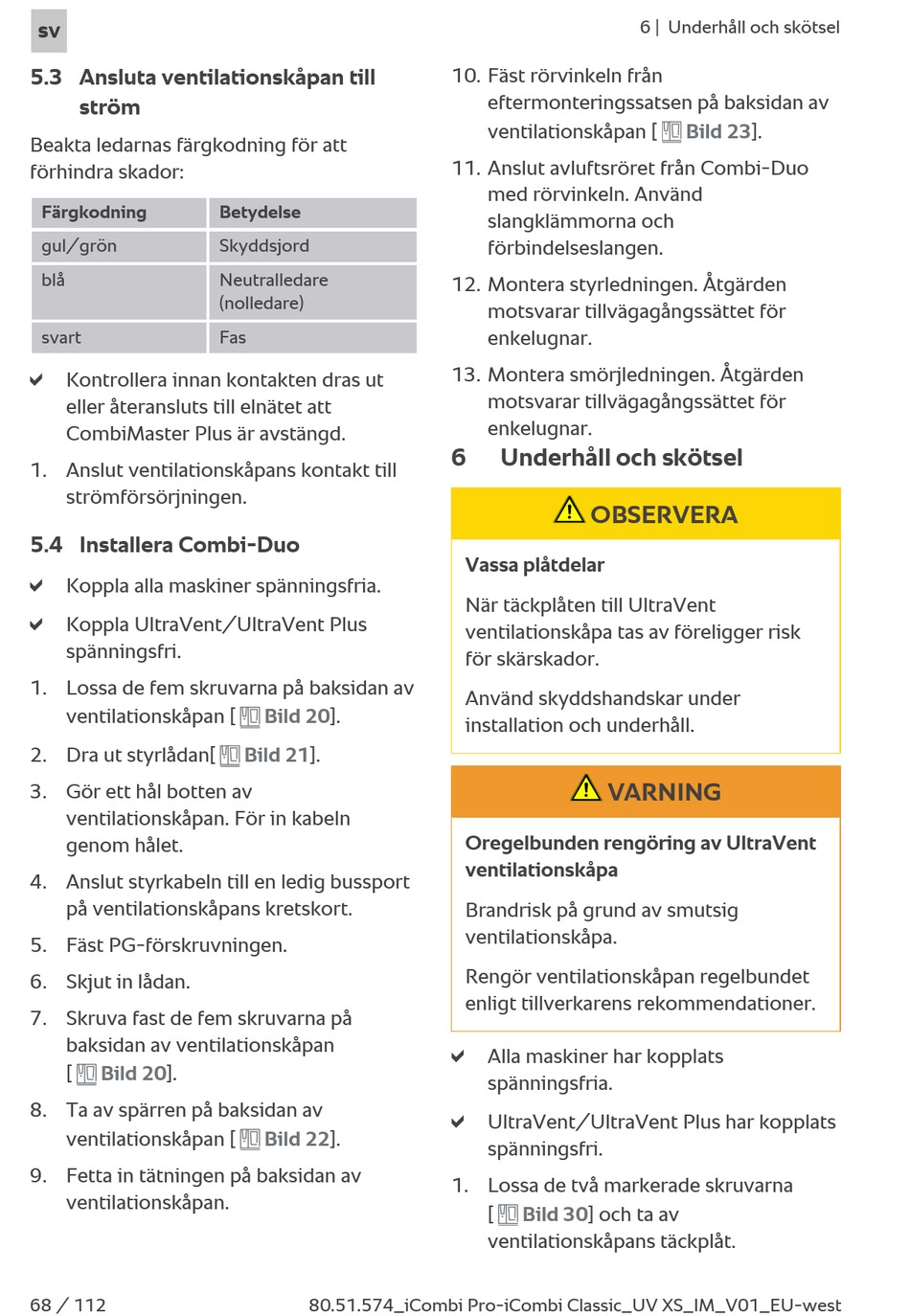

sv
5.3 Ansluta ventilationskåpan till
ström
Beakta ledarnas färgkodning för att
förhindra skador:
Färgkodning
gul/grön
blå
svart
a
Kontrollera innan kontakten dras ut
eller återansluts till elnätet att
CombiMaster Plus är avstängd.
1. Anslut ventilationskåpans kontakt till
strömförsörjningen.

5.4 Installera Combi-Duo

a
Koppla alla maskiner spänningsfria.
a
Koppla UltraVent/UltraVent Plus
spänningsfri.
1. Lossa de fem skruvarna på baksidan av
ventilationskåpan [
2. Dra ut styrlådan[
3. Gör ett hål botten av
ventilationskåpan. För in kabeln
genom hålet.
4. Anslut styrkabeln till en ledig bussport
på ventilationskåpans kretskort.
5. Fäst PG-förskruvningen.
6. Skjut in lådan.
7. Skruva fast de fem skruvarna på
baksidan av ventilationskåpan
[
20].
8. Ta av spärren på baksidan av
ventilationskåpan [
9. Fetta in tätningen på baksidan av
ventilationskåpan.
68 / 112
Betydelse
Skyddsjord
Neutralledare
(nolledare)
Fas
20].
21].
22].
80.51.574_iCombi Pro-iCombi Classic_UV XS_IM_V01_EU-west
10. Fäst rörvinkeln från
eftermonteringssatsen på baksidan av
ventilationskåpan [
11. Anslut avluftsröret från Combi-Duo
med rörvinkeln. Använd
slangklämmorna och
förbindelseslangen.
12. Montera styrledningen. Åtgärden
motsvarar tillvägagångssättet för
enkelugnar.
13. Montera smörjledningen. Åtgärden
motsvarar tillvägagångssättet för
enkelugnar.
6
Underhåll och skötsel
OBSERVERA
Vassa plåtdelar
När täckplåten till UltraVent
ventilationskåpa tas av föreligger risk
för skärskador.
Använd skyddshandskar under
installation och underhåll.
VARNING
Oregelbunden rengöring av UltraVent
ventilationskåpa
Brandrisk på grund av smutsig
ventilationskåpa.
Rengör ventilationskåpan regelbundet
enligt tillverkarens rekommendationer.
a
Alla maskiner har kopplats
spänningsfria.
a
UltraVent/UltraVent Plus har kopplats
spänningsfri.
1. Lossa de två markerade skruvarna
[
30] och ta av
ventilationskåpans täckplåt.
6 | Underhåll och skötsel
23].
