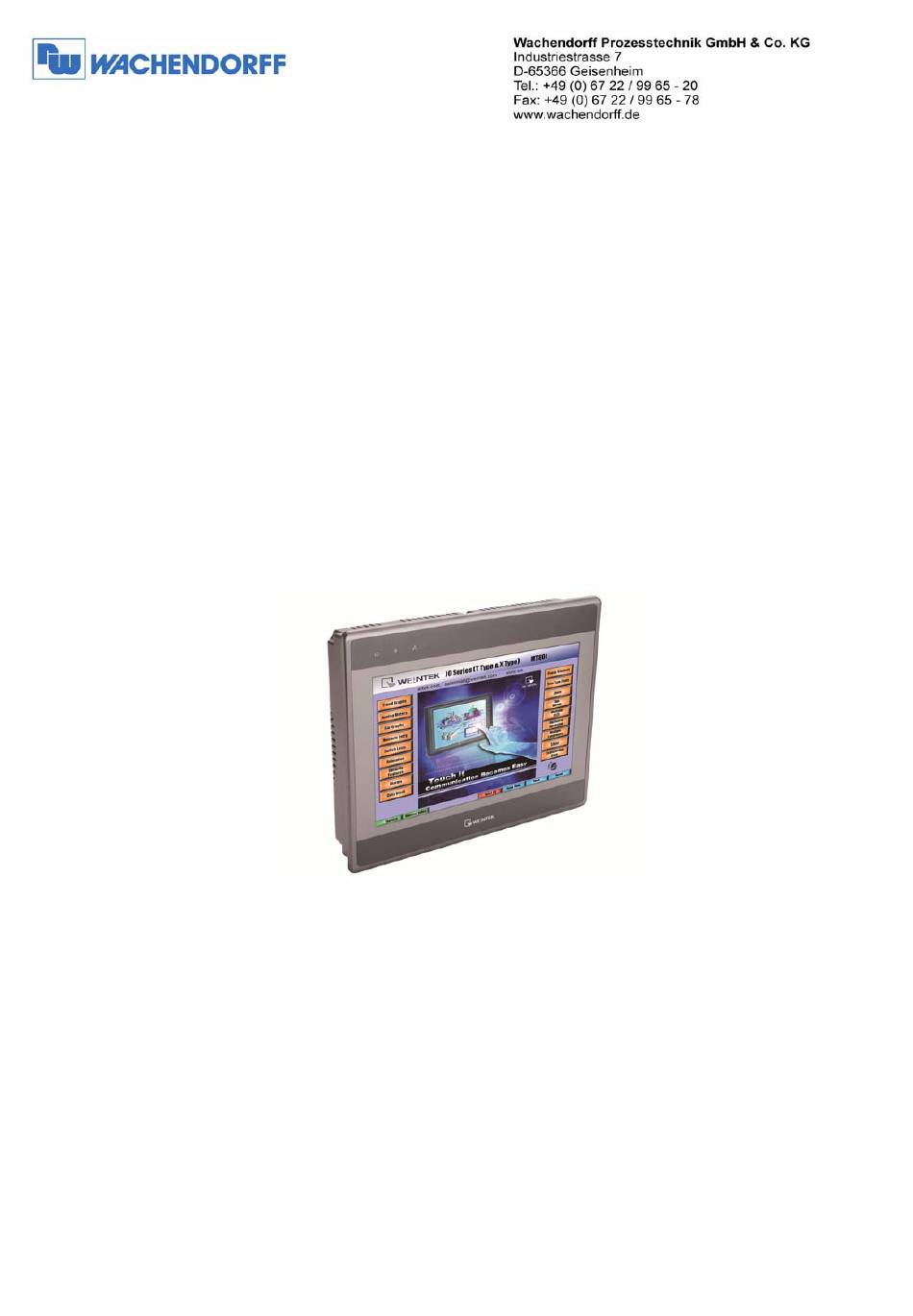

- Seite 1 Bediengeräte mit Touchscreen WBGS0100 / WBGSE100 Installationsanleitung Version 1.3 Juli 2013 Copyright by Wachendorff Prozesstechnik GmbH & Co. KG. Alle Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten. Stand: 31.07.2013.
-
Seite 2: Inhaltsverzeichnis
13.3 USB Host Anschluss 9-10 13.4 Anschlusskabel 13.5 Dip-Schalter 14. Voraussetzungen 15. Spezifikationen 15. Abmessungen der Bediengeräte WBGSE100 / WBGS0100 17. Anschlussbelegung 18. Copyright 29. Haftungsausschluss 20. Sonstige Bestimmungen und Standards FCC Bedingungen 21. Kundenservice und Technischer Support 22. Bestellhinweise... -
Seite 3: Vorwort
WBGS0100 / WBGSE100 Vorwort Verehrter Kunde! Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss. Die Geräte WBGxx100 können vor Ort für zahlreiche unterschiedliche Anwendungen eingesetzt werden. Damit Sie die Funktionsvielfalt dieses Gerätes optimal nutzen können, bitten wir Sie folgendes zu beachten: Jede Person, die mit der Inbetriebnahme oder Bedienung dieses Gerätes beauftragt ist,... -
Seite 4: Beschreibung
Maschinenschnittstelle darstellt, sondern auch ein Datenaustauschzentrum ist. Die Geräte WBGxx100 sind die beste Wahl für Ihre Anwendungen von Heute und Morgen. Die Geräte WBGS0100 und WBGSE100 sind mit einem USB 1.1 Host, einem USB 2.0 und einem Einschub für SD-Karten ausgestattet. -
Seite 5: Installationsumgebung
WBGS0100 / WBGSE100 Installationsumgebung Anwendung Die Bediengeräte WBGxx100 sind für den industriellen Einsatz entworfen. Temperaturbereich °C °C deckt meisten Industrieumgebungen Bediengeräte sind bedingt für Anwendungen im Außenbereich geeignet. Für Außenanwendungen ist eine Rücksprache mit dem Hersteller erforderlich. Schutzklasse Das Bedienfeld der Bediengeräte WBGxx100 erfüllt die Schutzklasse IP65 Front. -
Seite 6: Montage Nach Ip65
WBGS0100 / WBGSE100 9.2 Montage nach IP65 Bedienfeld Die Bediengeräte WBGxx100 benötigen eine Einbautiefe von min. 105 mm. Es Details wird empfohlen, dass die Einheit auf der Frontplatte eines Stahlgehäuses durch eine passende Öffnung eingebaut wird. Berücksichtigen Sie beim Einbau einen Freiraum von 25 mm an den Seiten der Einheit, um die Hardware zu befestigen. -
Seite 7: Netzanschluss
WBGS0100 / WBGSE100 10. Netzanschluss Stellen Sie bei der Installation der Bediengeräte sicher, dass allen lokalen und nationalen elektrischen Standards entsprochen wird. Setzen Sie sich mit Ihren Ortsbehörden in Verbindung, um herauszufinden, welche Bestimmungen gelten. 10.1 Versorgung Die Serie WBGxx100 kann nur mit Gleichstrom betrieben Versorgung werden. -
Seite 8: Erdung
WBGS0100 / WBGSE100 Um eine Beschädigung des Bediengerätes zu verhindern Achtung oder um keine falsche Ausgabe zu erzeugen, sollte das Gerät erst nach einer Wartezeit von ca. 10 Sekunden wiedereingeschaltet werden. Um eine Verbindung herzustellen, sind die Adern des Verbindung... -
Seite 9: Ics 3-304.81 Sicherheitsempfehlungen
WBGS0100 / WBGSE100 Programmier- Um sich nach den ICS Sicherheitsempfehlungen zu richten, sollten rung Prüfabfragen in den Controller implementiert werden, um (zu berück- sicherzustellen, dass alle beschreibbaren Register, die kritische sichtigen) Teile Werks oder Maschinerie kontrollieren, Grenz-Kontrollen haben. Durch diese Maßnahme ist ebenfalls eine Sicherheitsabschaltung der Geräte mit Gefahrenpotenzial zum... -
Seite 10: Anschlüsse Com1 [Rs232], Com2 [Rs232]
WBGS0100 / WBGSE100 Anschlussbelegung des 9-poligen Sub-D Steckers, Pin Belegung COM1 [RS232], COM2 [RS232]. Pin# Symbol COM1 [RS232] COM2 [RS232] used Stecker COM1 [RS232] Received Data COM2 [RS232] Transmitted Data Transmitted Data Signal Ground Received Data Ready to send output... - Seite 11 WBGS0100 / WBGSE100 Installation des USB-Treibers der Serie WBG Vor der Erstbenutzung ist der USB-Treiber des WBG auf dem PC zu installieren ( Die Bediengeräte-Modelle: WBGSxxxx). 1. Verwenden Sie ein USB-Kabel mit einem Mini-USB-Stecker und stecken Sie diesen in das Bediengerät ein. Die andere Seite des Kabels wird in einen USB-Anschluss des PC eingesteckt.
-
Seite 12: Anschlusskabel
WBGS0100 / WBGSE100 13.4 Anschlusskabel WBGxx100 –Ethernet-Kabel (Bestellnr. KABETH11): Direktverbindung (Ethernet crossover cable) WBGxx100 PC oder Ethernet Note-Book RJ45 Kabel Farbe RJ45 1 TX+ Weiß/Orange 3 RX+ 2 TX- Orange 6 RX- 3 RX+ Weiß/Grün 1 TX+ 6 RX- Grün... -
Seite 13: Dip-Schalter
WBGS0100 / WBGSE100 13.5 DIP-Schalter Einstellung ON/OFF Touch-Screen Kalibrierung ON/OFF Verberge System-Einstellungstaste ON/OFF Bootloader-Modus Normal* ON/OFF * SW4 wird zum Einstellen von Displayparametern verwendet. Bitte lassen sie ihn in der Werkseinstellung, da ansonsten falsche Bildschirmanzeigen erscheinen. Wenn SW4 werkseitig eingeschaltet ist (ON), dann ist er abgeschnitten. -
Seite 14: Voraussetzungen
WBGS0100 / WBGSE100 14. Voraussetzungen EU-Richtlinien, die für die Serie WBG gelten sind: EMC Directive (2004/108/EC) elektromagnetische Emissionen und Verträglichkeit. UL508（ISBN 0-7629-0404-6）Maschinensicherheit, für den Gebrauch in Umgebungen mit Verschmutzungsgrad 2. Die Bediengeräte der Serie WBG sind mit dem CE-Kenzeichen versehen und halten die EMC-Richtlinien ein. -
Seite 15: Spezifikationen
WBGS0100 / WBGSE100 15. Spezifikationen WBGS0100 WBGSE100 Hardware Kenndaten 10" TFT LCD Display 300 cd/m Helligkeit 65.536 Farben Farben 500:1 Kontrastverhältnis 800 x 480 Auflösung (Pixel) Hintergrundbeleuchtung Lebensdauer 30.000 Std. Hintergrundbeleuchtung Fläche: 4-Draht analog Resistiv Sensorbildschirm Aktive Länge (X)±2%, Breite (Y)±2% Berührungsgenauigkeit... -
Seite 16: Abmessungen Der Bediengeräte Wbgse100 / Wbgs0100
WBGS0100 / WBGSE100 16. Abmessungen der Bediengeräte WBGS0100 und WBGSE100 Abmessungen in mm [Inch] 17. Anschlussbelegung n.v. USB Client-Schnittstelle USB Host-Schnittstelle Einschub für SD-Karten Sicherung COM1 RS232, COM2 RS232 Ethernet-Schnittstelle 10/100 Base-T Stromanschluss (WBGS0100 n.v.) DIP SW- & Reset-Taste COM1 RS485,COM3 RS485, COM3 RS232... -
Seite 17: Copyright
WBGS0100 / WBGSE100 18. Copyright Dieses Dokument ist Eigentum der Fa. Wachendorff Prozesstechnik GmbH & Co. KG. Das Kopieren und die Vervielfältigung sind ohne vorherige Genehmigung verboten. Inhalte der vorliegenden Dokumentation beziehen sich auf die dort beschriebenen Geräte. 19. Haftungsausschluß... - Seite 18 WBGS0100 / WBGSE100 __________ Raum für Notizen __________...
- Seite 19 WBGS0100 / WBGSE100 __________ Raum für Notizen __________...
-
Seite 20: Bestellhinweise
WBGS0100 / WBGSE100 22. Bestellhinweise Bestell-Nr. 10,4“ Bediengerät ohne Ethernet WBGS0100 10,4“ Bediengerät mit Ethernet WBGSE100 Zubehör Bestell-Nr. 4-Port USB-Hub USBHUB04 Hutschienen-Netzteil, 24 VDC, 3 A PS24V03AA USB Programmierkabel KABUSB11 Schnittstellensplitter für COM1 WBGKABC01 Schnittstellensplitter für COM3 WBGKABC03 Patch-Kabel, RJ45 UTP CCA KABETH11 Verbindungskabel für Mitsubishi FX RS422...
