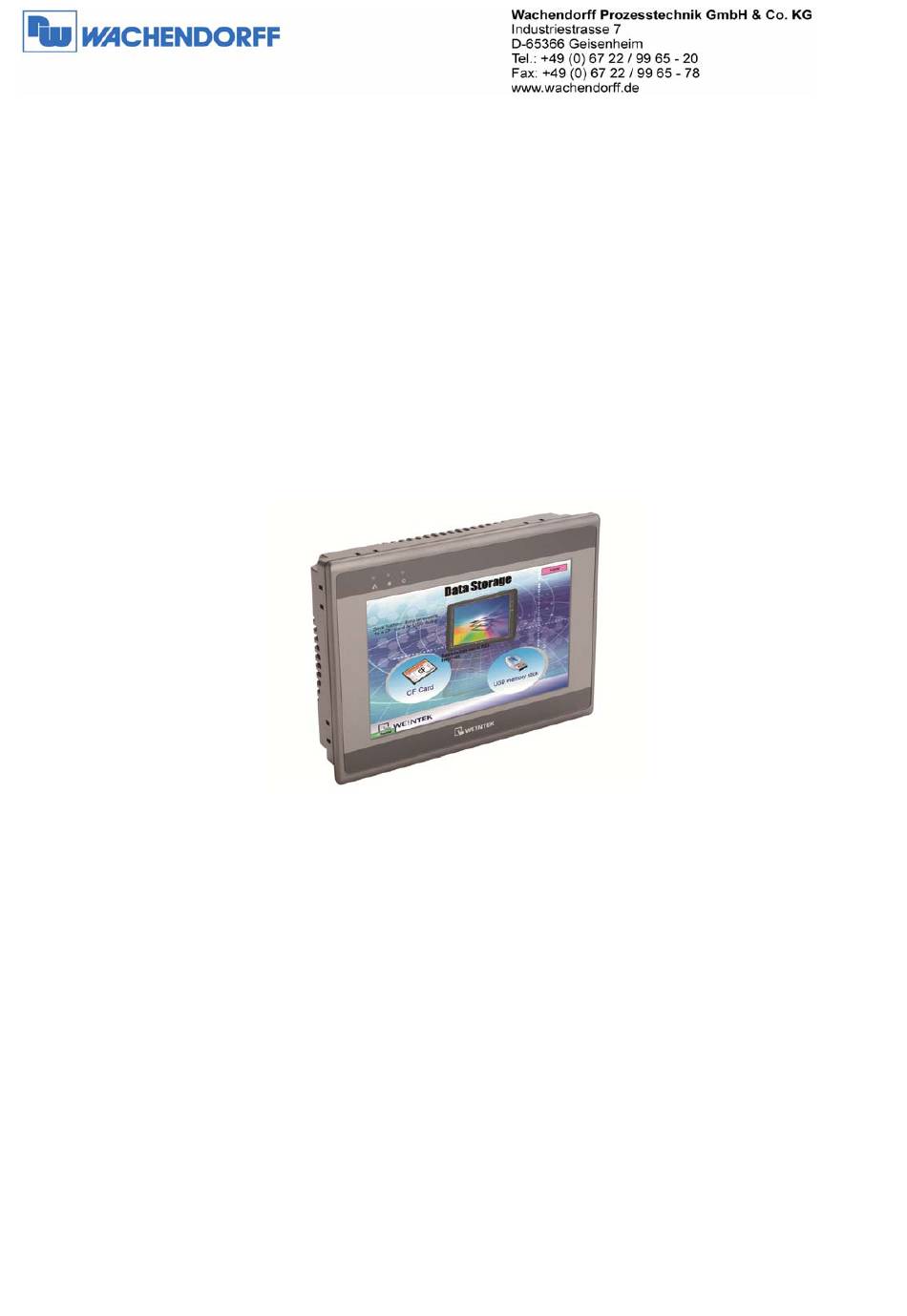

- Seite 1 Bediengeräte mit Touchscreen WBGCE070 / WBGCE100 Installationsanleitung Version 1.0 Juli 2013 Copyright by Wachendorff Prozesstechnik GmbH & Co. KG. Alle Angaben ohne Gewähr; Irrtümer und Änderungen vorbehalten.
- Seite 2 Installationsanleitung WBGCE070 / WBGCE100...
-
Seite 3: Inhaltsverzeichnis
Installationsanleitung WBGCE070 / WBGCE100 Inhaltsverzeichnis VORWORT ..........................1 SICHERHEITSHINWEISE ......................1 Allgemeine Hinweise .............................1 Bestimmungsgemäße Verwendung ......................1 Qualifiziertes Personal ..........................1 Restgefahren ..............................1 Haftung ................................2 CE-Konformität ..............................2 BESCHREIBUNG ........................2 EIGENSCHAFTEN ........................2 INHALT DER VERPACKUNG ....................2 INSTALLATIONSUMGEBUNG ....................3 ALLGEMEINE MONTAGEHINWEISE .................. -
Seite 4: Vorwort
Installationsanleitung WBGCE070 / WBGCE100 1 Vorwort Verehrter Kunde! Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss. Die Geräte WBGCExxx können vor Ort für zahlreiche unterschiedliche Anwendungen eingesetzt werden. Damit Sie die Funktionsvielfalt dieses Gerätes optimal nutzen zu können, bitten wir Sie folgendes zu beachten: Jede Person, die mit der Inbetriebnahme oder Bedienung dieses Gerätes beauftragt ist,... -
Seite 5: Haftung
Die Bediengeräte WBGCExxx sind die beste Wahl für Ihre Anwendungen von Heute und Morgen. Das WBGCE070 und das WBGCE100 besitzen einen USB 1.1 Host und einen USB 2.0 (high speed device) Anschluss. Das WBGCE070 und das WBGCE100 besitzen beide einen Einschub für eine SD-Karte. -
Seite 6: Installationsumgebung
Installationsanleitung WBGCE070 / WBGCE100 6 Installationsumgebung Anwendung Die Bediengeräte WBGCExxx sind für den industriellen Einsatz entworfen. Der Temperaturbereich von 0 °C bis 50 °C deckt die meisten Industrie- umgebungen ab. Die Bediengeräte sind nur bedingt für Anwendungen im Außenbereich geeignet. Für Außenanwendungen ist eine Rücksprache mit dem Hersteller erforderlich. -
Seite 7: Montage Nach Ip65
Installationsanleitung WBGCE070 / WBGCE100 Montage nach IP65 Bedienfeld Die Bediengeräte WBGCExxx benötigen eine Einbautiefe von min. 105 mm. Es wird Details empfohlen, dass die Einheit auf der Frontplatte eines Stahlgehäuses durch eine passende Öffnung eingebaut wird. Berücksichtigen Sie beim Einbau einen Freiraum von 25 mm an den Seiten der Einheit, um die Hardware zu befestigen. -
Seite 8: Netzanschluss
Installationsanleitung WBGCE070 / WBGCE100 9 Netzanschluss Stellen Sie bei der Installation der Bediengeräte sicher, dass allen lokalen und nationalen elektrischen Standards entsprochen wird. Setzen Sie sich mit Ihren Ortsbehörden in Verbindung, um herauszufinden, welche Bestimmungen gelten. Versorgung Die Geräte WBGCExxx können nur mit Gleichstrom betrieben werden. -
Seite 9: Erdung
Installationsanleitung WBGCE070 / WBGCE100 Achtung Leitungslängen sollten möglichst kurz gehalten Kabelführung werden (maximal 500 m geschirmt, 300 m ohne Schirmung). Die Leitungen sollten paarweise alleine oder üblicherweise paarweise mit einer Alarm- oder Signalführung geführt werden. Wenn die Leitungen mit einem Blitzschutz oder... -
Seite 10: Sicherheitsrichtlinien
Installationsanleitung WBGCE070 / WBGCE100 11 Sicherheitsrichtlinien Dieser Abschnitt zeigt empfohlene Installationsmethoden und Verfahren. Da keine Anwendung wie die andere ist, sollten diese Empfehlungen als Richtlinien betrachtet werden. Hardware Achtung! (zu berücksichtigen) Dem Installateur sollte bewusst sein, dass sicherheitsrelevante Geräte im System ausfallen könnten und dadurch eine Gefahrenquelle... -
Seite 11: Ics 3-304.81 Sicherheitsempfehlungen
Installationsanleitung WBGCE070 / WBGCE100 11.1 ICS 3-304.81 Sicherheitsempfehlungen Der Gebrauch einer Notabschaltung, welche unabhängig von der Programmierung des Bediengeräts ist, sollte berücksichtigt werden. Überall wo der Maschinenbediener direkten Kontakt zur Maschine, wie beim Be- und Entladen hat, oder die Maschinenzyklen automatisch ablaufen, sollte ein Notausschalter oder ein anderes vom Bediengerät unabhängiges... -
Seite 12: Anschlüsse Com1 [Rs485], Com3 [Rs485] Und Com3 [Rs-232]
Installationsanleitung WBGCE070 / WBGCE100 12.2 Anschlüsse COM1 [RS485], COM3 [RS485] und COM3 [RS-232] Der 9–polige Sub-D Stecker, COM1 [RS-485], COM3 [RS-485] und COM3 [RS-232] Port an der Rückseite des Geräts ist eine RS232 und RS485/422 Kommunikationsschnittstelle für die Verbindung zu einem externen Gerät. -
Seite 13: Anschlusskabel
2. Wenn der USB-Treiber erfolgreich installiert ist, kann dies unter den Systemeigenschaften im Geräte-Manager überprüft werden. Anschließend können durch den Benutzer Projekte über das USB-Kabel heruntergeladen werden. 12.5 Anschlusskabel WBGSE070/WBGCE070-Ethernet-Kabel (Bestellnr. KABETH11): Direktverbindung (Ethernet crossover Kabel) WBGCE070/ WBGCE100 PC oder... -
Seite 14: Dip-Schalter
Installationsanleitung WBGCE070 / WBGCE100 12.6 DIP-Schalter Einstellung ON/OFF Touch-Screen Kalibrierung ON/OFF Verberge System-Einstellungstaste ON/OFF Bootloader-Modus Normal* ON/OFF W4 wird zum Einstellen von Displayparametern verwendet. Bitte lassen sie ihn in der Werkseinstellung, da ansonsten falsche Bildschirmanzeigen erscheinen. Wenn SW4 werkseitig eingeschaltet ist (ON), dann ist er abgeschnitten. -
Seite 15: Voraussetzungen
Umwelt (Emission) abgeben. Die Geräte erfüllen die Standards der Europäischen Gemeinschaft, wenn sie entsprechend der Installationsanleitung aus diesem Handbuch installiert werden. Kompatibilität Die Bediengeräte WBGCE070 und WBGCE100 sind entworfen worden, um den Standards elektromagnetischen Vereinbarkeiten für Industrieumgebungen zu entsprechen. Folgende CE-Voraussetzungen sind erfüllt: •... -
Seite 16: Technische Daten
Installationsanleitung WBGCE070 / WBGCE100 14 Technische Daten WBGCE070 WBGCE100 7" TFT LCD 10“ TFT LCD Bildschirm Helligkeit 500 cd/m 350 cd/m² 65.536 Farben Farben Kontrastverhältnis 500:1 300:1 Auflösung (Pixel) 800 x 480 Hintergrundbeleuchtung Lebensdauer 30.000 Std. Hintergrundbeleuchtung Sensorbildschirm Fläche: 4-Draht analog resistiv Berührungsgenauigkeit... -
Seite 17: Abmessungen Und Anschlussbelegung
Installationsanleitung WBGCE070 / WBGCE100 15 Abmessungen und Anschlussbelegung G H I J K Schalttafelausschnitt WBGCE070 WBGCE100 [mm] [mm] 200,4 271,0 DIP-Schalter ETH 10/100 T 146,4 213,0 Sicherung USB-Host 189,9 257,0 Stromanschluss USB-Client 135,9 199,0 VESA Anschluss 192,0 259,0 Audio Ausgang... -
Seite 18: Copyright
Installationsanleitung WBGCE070 / WBGCE100 16 Copyright Dieses Dokument ist Eigentum der Fa. Wachendorff Prozesstechnik GmbH & Co. KG. Das Kopieren und die Vervielfältigung sind ohne vorherige Genehmigung verboten. Inhalte der vorliegenden Dokumentation beziehen sich auf die dort beschriebenen Geräte. 17 Haftungsausschluss Alle technischen Inhalte innerhalb dieses Dokuments können ohne vorherige Benachrichtigung... - Seite 19 Installationsanleitung WBGCE070 / WBGCE100 __________ Raum für Notizen __________ - 16 -...
-
Seite 20: Bestellhinweise
Installationsanleitung WBGCE070 / WBGCE100 20 Bestellhinweise Bestell-Nr. 7” Bediengerät mit Ethernet (WinCE 5.0) WBGCE070 10“ Bediengerät mit Ethernet (WinCE 5.0) WBGCE100 Zubehör Bestell-Nr. Hutschienen-Netzteil, 24 VDC, 3 A PS24V03AA 6-Port Ethernet Switch ETHSW600 4-Port USB-Hub USBHUB04 USB Programmierkabel KABUSB11 Schnittstellensplitter für COM1 WBGKABC01 Schnittstellensplitter für COM3...
