Mode d'emploi
AP/répéteur WLAN double bande AC1200 2,4 et
5 GHz, MU-MIMO, utilisation à l'extérieur
N° de commande 2373322

Utilisation conforme

Le produit est utilisé pour l'extension ou la création d'un réseau. Il dispose des 3 modes de
fonctionnement « mode AP » (point d'accès ; pont LAN ; standard), répéteur et « Mesh Exten-
der » (« Easymesh Client »).
Le mode de fonctionnement « AP » fournit un point d'accès WLAN séparé. Ainsi, le produit est
connecté à votre routeur ou réseau existant par câble.
Le mode « Repeater » permet de renforcer votre réseau WLAN existant et d'étendre la zone
de couverture. La connexion à votre routeur WLAN s'effectue en mode sans fil via WLAN.
Le mode de fonctionnement « Mesh Extender » est utilisé pour connecter le produit à votre
réseau Easymesh existant. La connexion à votre Mesh-Controller (p. ex. routeur WLAN) se fait
sans fil via WLAN. Après la connexion, tous les paramètres sont repris directement par votre
Mesh-Controller.
Vos appareils peuvent être connectés au produit dans tous les modes de fonctionnement via
WLAN ou LAN.
La configuration se fait via l'interface web du produit. Elle peut s'effectuer aussi bien depuis un
ordinateur que depuis un smartphone ou une tablette.
L'alimentation électrique est assurée par le bloc d'alimentation enfichable fourni et l'adaptateur
PoE.
Le produit est adapté à une utilisation tant à l'intérieur qu'à l'extérieur (IP65). L'utilisation du
bloc d'alimentation enfichable et de l'adaptateur PoE n'est pas autorisée à l'extérieur, mais
uniquement à l'intérieur. Il convient d'éviter impérativement tout contact avec l'humidité, par
exemple dans une salle de bains.
Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du
produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédem-
ment, vous risquez de l'endommager. Par ailleurs, une utilisation incorrecte peut être source de
dangers tels que les courts-circuits, les incendies, l'électrocution. Lisez attentivement le mode
d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi.
Le produit est conforme aux exigences légales, européennes et nationales en vigueur. Tous
les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des
marques déposées de leurs propriétaires respectifs. Tous droits réservés.
Android est une marque déposée de Google LLC.
TM
Contenu de l'emballage
• AP/Répéteur
• 4 antennes
• 4 joints
• Support de montage
• Matériel de montage (vis / chevilles, serre-câble)
Mode d'emploi actualisé
Téléchargez un mode d'emploi récent via le lien www.conrad.com/downloads ou scannez le
code QR ci-contre. Suivez les instructions disponibles sur le site Internet.

Explication des symboles

Le symbole de l'éclair dans un triangle indique un risque pour votre santé, par ex.
suite à un choc électrique.
Le symbole du point d'exclamation dans un triangle attire l'attention sur les consig-
nes importantes du mode d'emploi à respecter impérativement.
Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.
Le produit doit être utilisé exclusivement dans des espaces intérieurs fermés et
secs. Il ne doit être mouillé ni entrer en contact avec l'humidité.
Le produit est fabriqué selon la classe de protection II.
Consignes de sécurité
Lisez attentivement le mode d'emploi dans son intégralité, en étant particu-
lièrement attentif aux consignes de sécurité. Nous déclinons toute responsa-
bilité en cas de dommage corporel ou matériel résultant du non-respect des
consignes de sécurité et des instructions d'utilisation de ce mode d'emploi.
En outre, la garantie est annulée dans de tels cas.
• Bloc d'alimentation
• Adaptateur PoE
• Câble RJ45
• Mode d'emploi
a) Bloc d'alimentation
• La construction du bloc d'alimentation enfichable est conforme à la classe de
protection II. Comme source de tension pour le bloc d'alimentation, utilisez uni-
quement une prise de courant en parfait état de marche et raccordée au réseau
électrique public.
• La prise électrique doit se trouver à proximité du produit et être facilement ac-
cessible.
• Si le bloc d'alimentation est endommagé, ne le touchez pas : danger de mort par
électrocution !
Coupez d'abord la tension secteur de la prise de courant à laquelle le bloc
d'alimentation enfichable est raccordé sur tous les pôles de (p. ex. déconnectez le
coupe-circuit automatique ou retirez le fusible, puis coupez le disjoncteur différen-
tiel correspondant). C'est alors que vous pouvez débrancher le câble secteur de
la prise et apporter le produit dans un atelier spécialisé.
• Assurez-vous, avant chaque utilisation, que le bloc d'alimentation ne présente
aucun dommage !
• Si vous constatez des dommages, ne branchez PAS le produit sur le secteur !
Danger de mort !
• Le bloc d'alimentation enfichable et l'adaptateur PoE ne conviennent qu'aux lo-
caux intérieurs secs et fermés. Ils ne doivent pas être humides ou mouillés, ne les
touchez jamais avec les mains mouillées !
Dans le cas contraire, vous courez un danger de mort par électrocution !
b) Généralités
• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des ani-
maux domestiques. Vous vous exposez à un danger de mort par électrocution !
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait constituer un jouet
très dangereux pour les enfants.
• Le produit ne doit pas être exposé à des températures extrêmes, à la lumière
directe du soleil, à des secousses intenses, à une humidité élevée, à l'eau, à des
gaz inflammables, à des vapeurs et à des solvants.
• Manipulez le produit avec précaution. Les chocs, les coups et les chutes, même
d'une faible hauteur, suffisent pour endommager l'appareil.
• Si vous avez d'autres questions auxquelles ce mode d'emploi ne répond pas,
nous vous conseillons de nous contacter ou un technicien compétent.

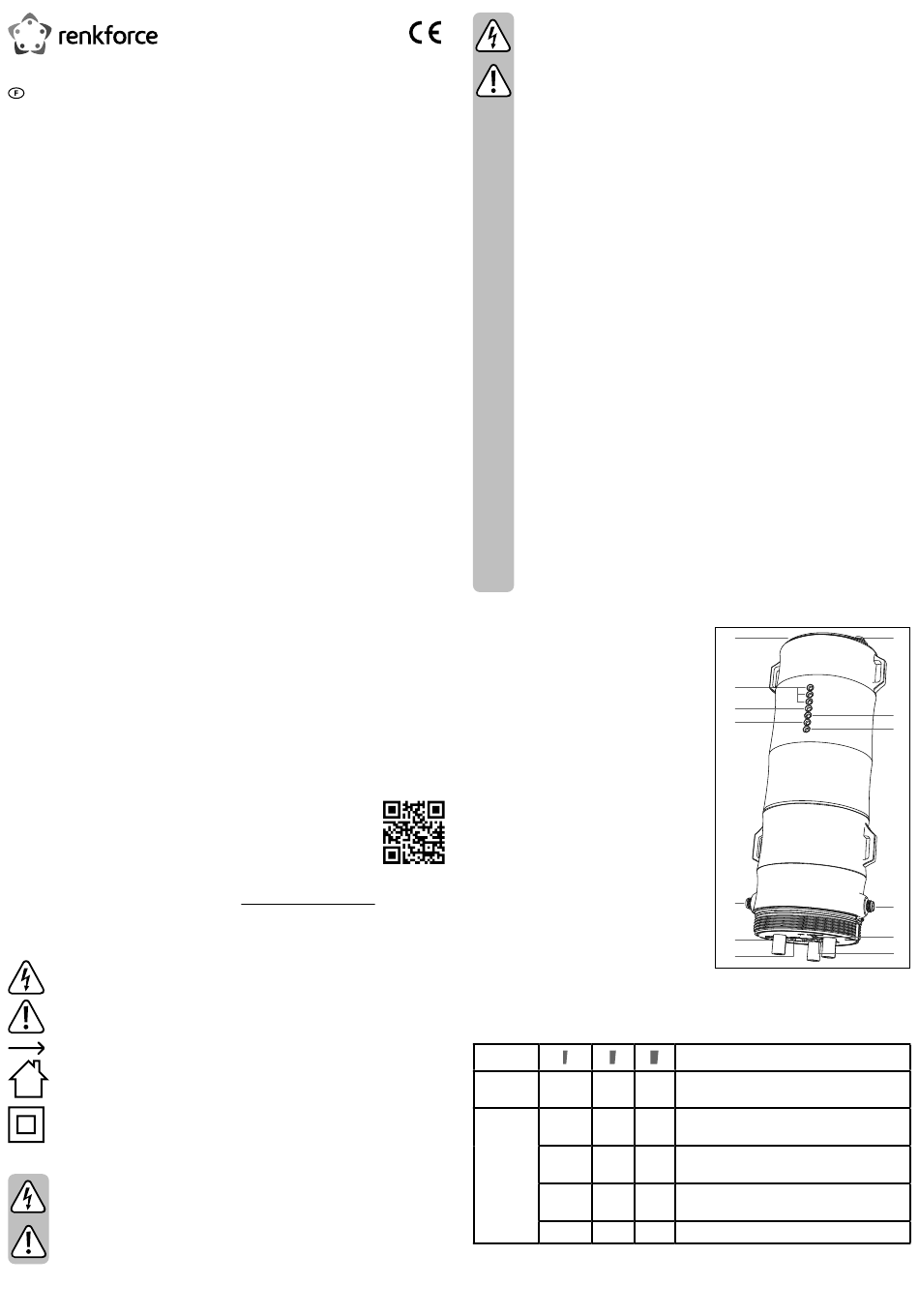

Aperçu du produit
A Connecteur d'antenne RP-SMA 5 GHz
B Connecteur d'antenne RP-SMA 2,4 GHz
C 3 LED WLAN pour l'intensité du signal
D LED d'état « Wi-Fi » - WLAN
E « WAN/LAN » - LED pour la connexion
« LAN Backhaul/POE IN » (K) ; s'allume
pendant la connexion, clignote pendant la
transmission des données
F « LAN » - LED pour le port « LAN » (L) ;
s'allume pendant la connexion, clignote pen-
dant la transmission des données
G « POWER » - LED d'alimentation
H « GND » - Branchement à la masse
J « Coupler/Réinitialiser » - bouton per-
mettant de réinitialiser le produit aux pa-
ramètres d'usine et de le connecter à un
Mesh-Controller.
K « LAN Backhaul/POE IN » - ce port est uti-
lisé pour l'alimentation via l'adaptateur PoE
et pour la connexion au réseau existant, au
routeur ou au modem
L « LAN » - les appareils peuvent être connectés à ce port
Signaux LED WLAN (D)
Mode
AP/ ON ON
Routeur
Répéteur ON ON
ON ON OFF
ON OFF OFF
Clignote OFF OFF
A
C
D
F
A
H
K
Description
ON Puissance de sortie du signal WLAN 100 %
ON Très bonne réception : Intensité du signal 75 %
à 100 %
Bonne réception : Intensité du signal 50 % à
75 %
Faible réception : Intensité du signal inférieure
à 50 %
Non connecté
B
E
G
B
J
L
