NOVOFLEX Q MOUNT Bedienungsanleitung Seite 2

Für diese Schnellkupplung bietet NOVOFLEX ein komplettes System passender Kame-
raplatten und Hochformatbügel an. Sie ist ebenfalls kompatibel mit vielen anderen Pro-
fi l-Wechselplatten (Typ ArcaSwiss/UniQ/C). Die Sicherheits-Stift Funktion (der Pin ist bei
Bedarf versenkbar) kann allerdings nur mit original Novofl ex Platten verwendet werden.
In der Bohrung (2) sitzt ein Gewindestift mit Innensechskant. Diesen können Sie mit dem
beiliegendem Sechskantschlüssel als Verdrehschutz zwischen der Schnellkupplung und dem
Stativkopf einsetzen. Bauartbedingt nicht enthalten bei der Q=MOUNT D und DC.
Achtung
Achten Sie stets auf einen festen Sitz der Klemmschraube (1) um ein unkontrolliertes
Herausrutschen der Klemmplatte zu verhindern.
Q=PLATE Wechselplatten
Passend für Q=MOUNT bietet NOVOFLEX eine Vielzahl an Wechselplatten an. Dabei
sind sowohl verschiedene Größen als auch unterschiedliche Gewindeschrauben erhältlich.
Spezielle Platten für Video- und
Mittelformatkameras garantieren
eine stabile Verdrehsicherung.
Eine komplette Übersicht aller
Q=PLATES fi nden Sie auf un-
serer Internetseite.
Information
Beratung, technische Tipps und weiterführende Informationen zu unseren Produkten erhal-
ten Sie im Fotofachhandel oder auf unserer Internetseite unter http://www.novofl ex.de
Gerne helfen wir Ihnen auch telefonisch weiter und beraten Sie persönlich über passende
Ergänzungen für Ihr NOVOFLEX Produkt. Wenden Sie sich hierfür einfach an folgende
Telefonnummer oder schreiben Sie uns eine E-Mail.
© Novofl ex Präzisionstechnik GmbH
Telefon +49 8331 88888, Telefax +49 8331 47174
Email mail@novofl ex.de, Internet www.novofl ex.de
Brahmsstraße 7
D-87700 Memmingen

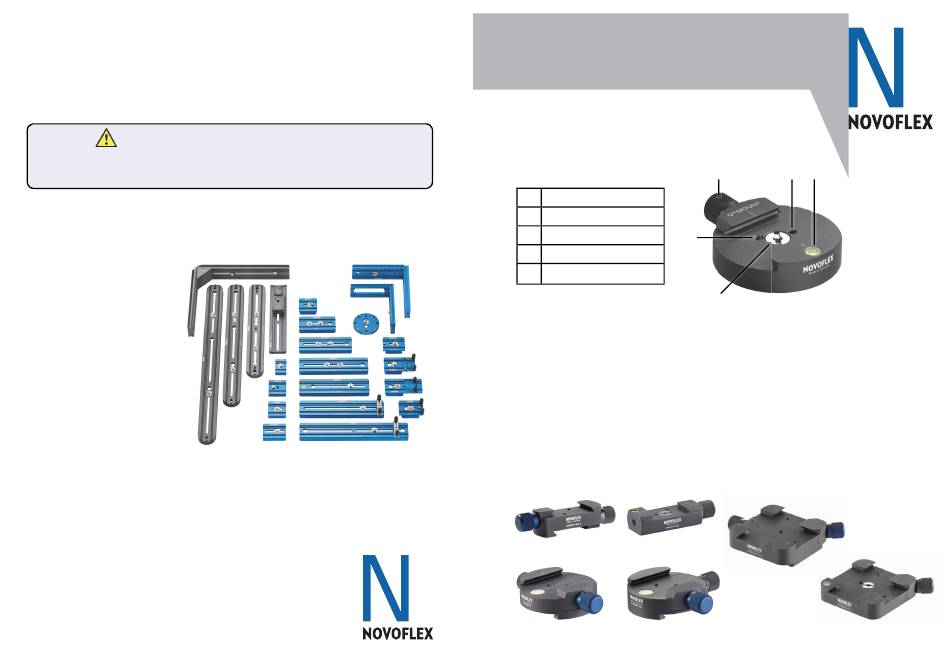

Q=MOUNT
Nomenclature
Locking screw
1
Anti twist screw
2
Spirit level
3 5 5
1/4" Screw
4
Safety-pin
5
The Q=MOUNT quick release unit is the manual, light variant from the NOVOFLEX Profi
quick coupling series. It can be attached to all conventional tripod heads or other mounting units
with 1/4" or 3/8" threads. In addition the 1/4" screw (4) can be used to mount the Q=MOUNT
on equipment with internal thread. The safety pin (5) in conjunction with the NOVOFLEX
interchangeable plates of the Q=PLATE series prevents slipping of the plates, in both directions,
only if the quick coupling has not been "fully tightened". The fi xing is carried out extremely quick-
ly by means of a double-threaded thread - no long screws, a small part of a revolution is suffi cient.
Special versions: Q=MOUNT D / DC / X / XD
Double-sided clamp mounts: Parallel clamping versions (D) and Mini D, 90° off set clamping
version (DC), cross clamping version on top (X and XD).
Q=MOUNT Mini
Q=MOUNT Mini D
Q=MOUNT D Q=MOUNT DC
USER MANUAL
1 1 2 2 2 2 3 3 3 3
4 4 4 4
Q=MOUNT XD
Q=MOUNT X
