MAP Check Combi/Combi II (PFC)

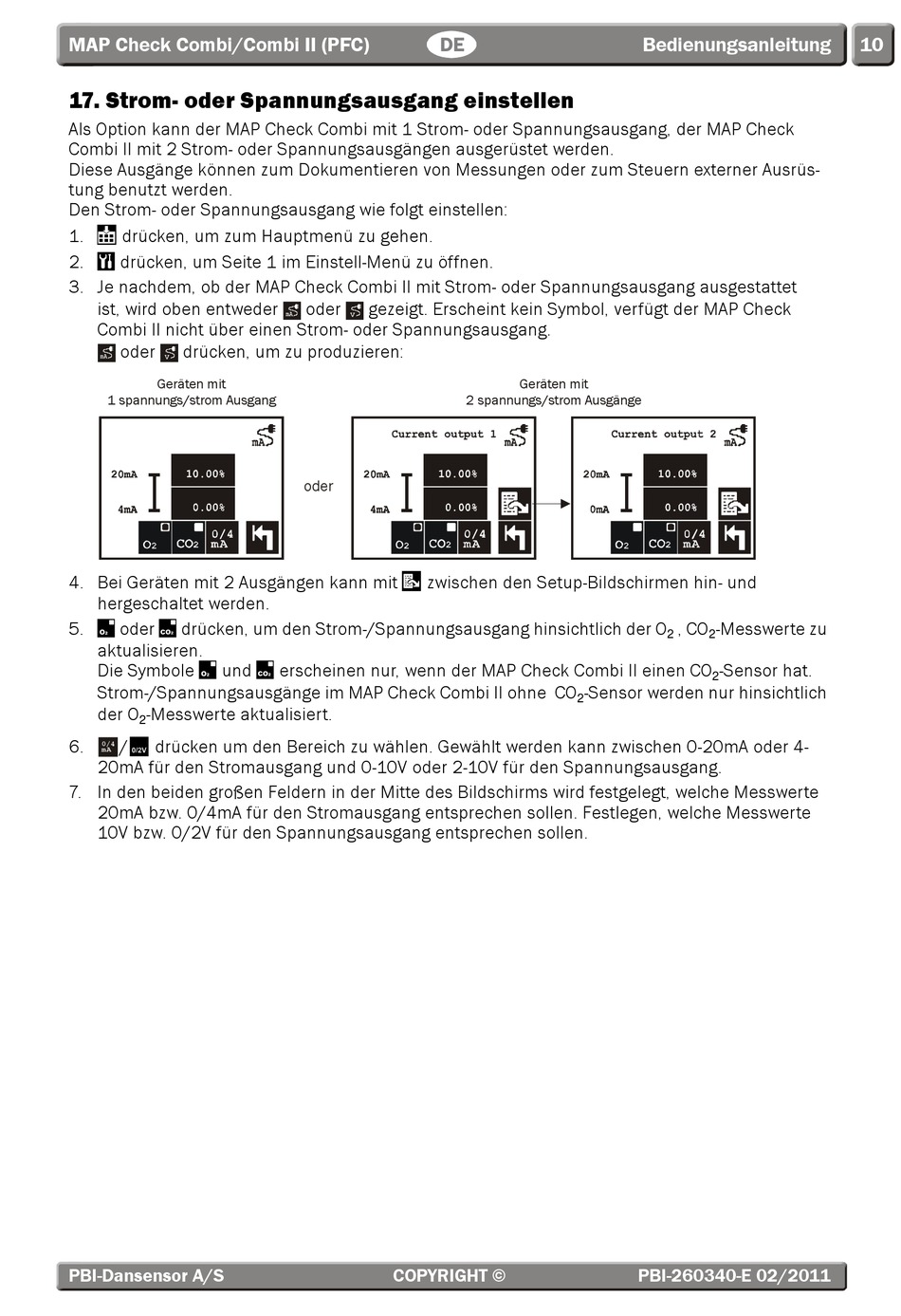

17. Strom- oder Spannungsausgang einstellen

Als Option kann der MAP Check Combi mit 1 Strom- oder Spannungsausgang, der MAP Check
Combi II mit 2 Strom- oder Spannungsausgängen ausgerüstet werden.
Diese Ausgänge können zum Dokumentieren von Messungen oder zum Steuern externer Ausrüs-
tung benutzt werden.
Den Strom- oder Spannungsausgang wie folgt einstellen:

1. drücken, um zum Hauptmenü zu gehen.
2.  drücken, um Seite 1 im Einstell-Menü zu öffnen.
3. Je nachdem, ob der MAP Check Combi II mit Strom- oder Spannungsausgang ausgestattet
ist, wird oben entweder
Combi II nicht über einen Strom- oder Spannungsausgang.
oder drücken, um zu produzieren:
Geräten mit
1 spannungs/strom Ausgang
4. Bei Geräten mit 2 Ausgängen kann mit
hergeschaltet werden.
5.  oder  drücken, um den Strom-/Spannungsausgang hinsichtlich der O
aktualisieren.
Die Symbole  und  erscheinen nur, wenn der MAP Check Combi II einen CO
Strom-/Spannungsausgänge im MAP Check Combi II ohne CO
der O -Messwerte aktualisiert.
2
6. / drücken um den Bereich zu wählen. Gewählt werden kann zwischen 0-20mA oder 4-
20mA für den Stromausgang und 0-10V oder 2-10V für den Spannungsausgang.
7. In den beiden großen Feldern in der Mitte des Bildschirms wird festgelegt, welche Messwerte
20mA bzw. 0/4mA für den Stromausgang entsprechen sollen. Festlegen, welche Messwerte
10V bzw. 0/2V für den Spannungsausgang entsprechen sollen.
PBI-Dansensor A/S
DE
oder gezeigt. Erscheint kein Symbol, verfügt der MAP Check
2 spannungs/strom Ausgänge
oder

zwischen den Setup-Bildschirmen hin- und
COPYRIGHT ©
Bedienungsanleitung
Geräten mit
, CO
2
-Sensor werden nur hinsichtlich
2
PBI-260340-E 02/2011
10
-Messwerte zu
2
-Sensor hat.
2
