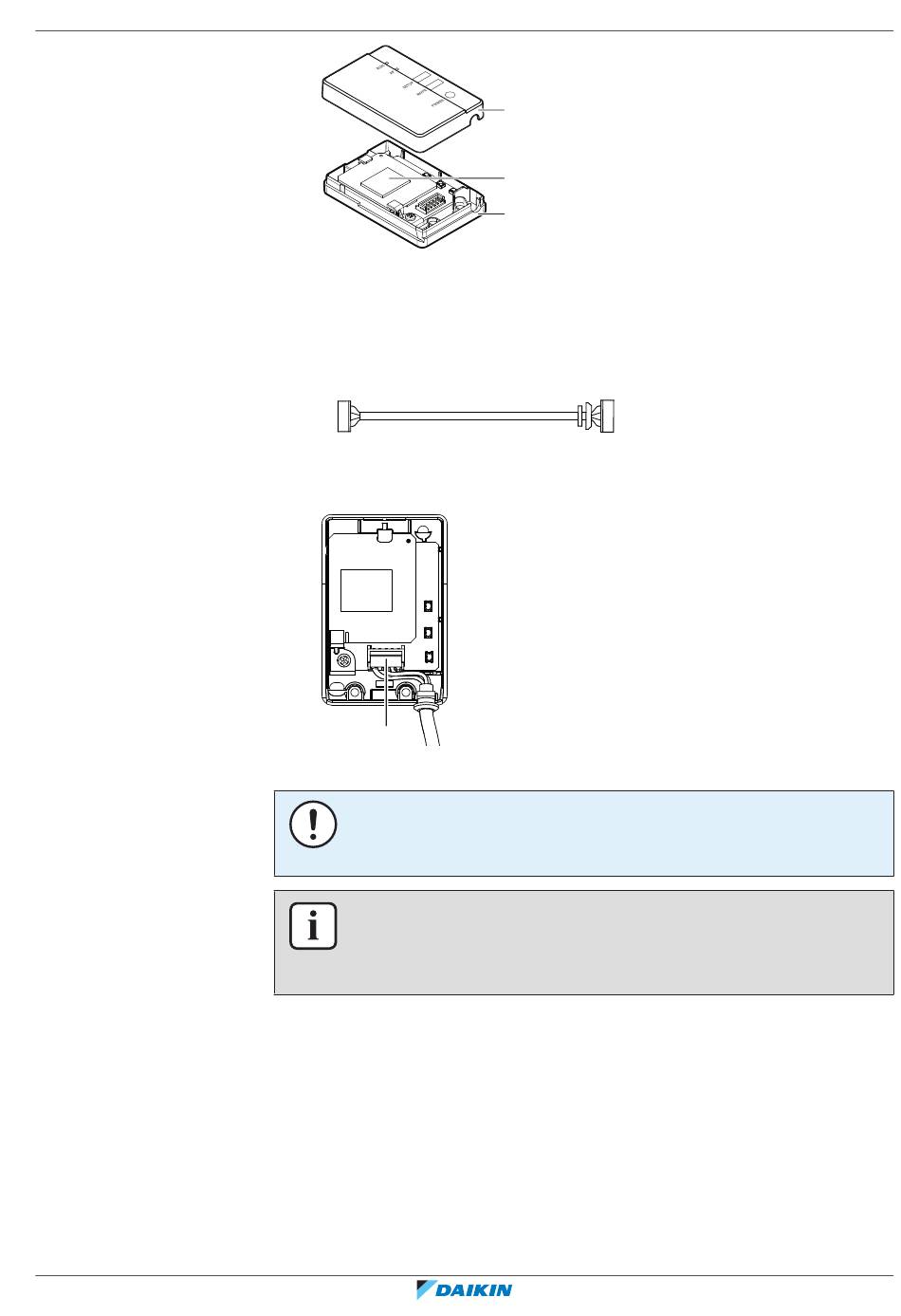

5.5 Schließen des Adapters
5.5.1 So schließen Sie den Adapter
BRP069C51
WLAN-Verbindungsadapter
4P626518-1A – 2021.07
a Oberes Gehäuse
b Adapterplatine
c Gehäuseunterteil
2 Verbinden Sie den Stecker der Innengerätseite mit dem Innengerät-
Platinenanschluss X801A.
3 Verbinden Sie den Stecker der Adapterseite mit dem Adapter.
a
a Anschluss der Innengerätseite
b Anschluss der Adapterseite
4 Fixieren Sie das Kabel und sorgen Sie für eine Zugentlastung.
a
a Stecker
HINWEIS
Schließen Sie IMMER eine kabelgebundene oder Funkfernbedienung an (Beispiel:
BRC1H, BRC7), da der Online-Controller andernfalls NICHT funktioniert.
INFORMATION
Sorgen Sie für eine Zugentlastung auf der Seite des Innengeräts, indem Sie den
Kabelbinder und die Kabelbinderhalterung verwenden, die als Zubehör mitgeliefert
werden.
1 Setzen Sie das Gehäuseoberteil auf das Gehäuseunterteil auf, sodass es
hörbar einrastet.
a
b
c
b
