ALM2
CAM2
Porte2
Porte1
FR-27 GB - 4
Alimentation à découpage
externe 12V - 15V (optionnel)
+
-
UNLOCK
1
In
Out
Alimentation à découpage
externe 12V - 15V (optionnel)
2
UNLOCK
In
Out
esclave suivant

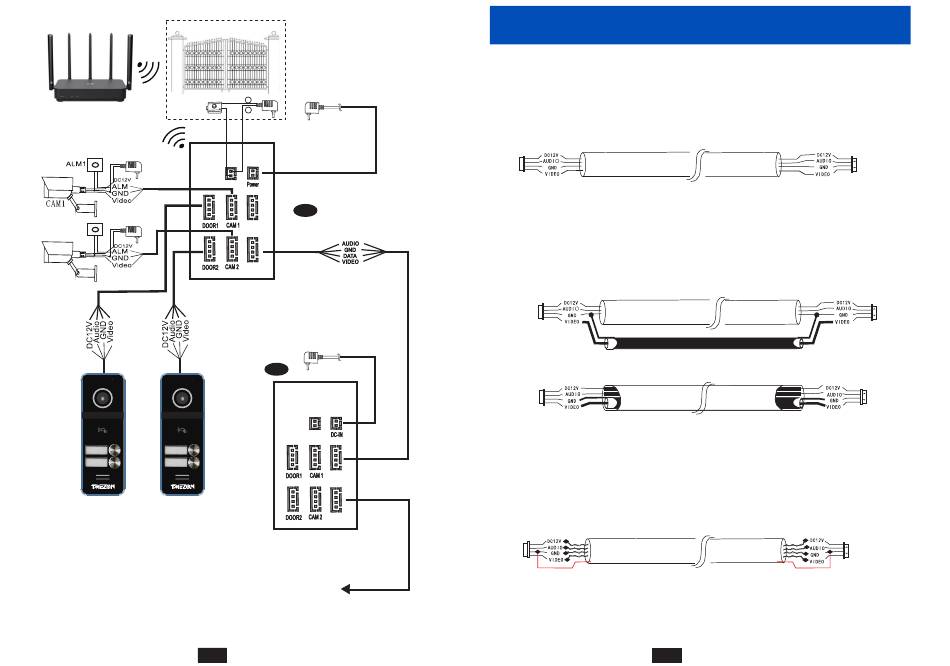

Remarque sur la connexion du câblage
Veuillez faire attention au nom marqué sur l'autocollant de la machine pour éviter une mauvaise
connexion. Exigences de câblage (L'effet réel et la qualité du fil machine ont de très grandes
relations):
1. Câble de câblage ordinaire non blindé et blindé à 4 conducteurs;
2. La distance effective entre la caméra extérieure et le moniteur intérieur le plus éloigné:
2
Transmission <30m (4x0.4mm )
2
Transmission <60m (4x0.65mm )
3. Si vous souhaitez étendre la distance à plus de 60 m, il est préférable de choisir un câble à âme
en cuivre épais, un fil blindé ou un fil ordinaire non blindé à 3 conducteurs + un câble vidéo 75-3.
Connectez la borne de blindage à GND..
Câble non blindé 3 fils + câble vidéo SYV75-3
Câble de vidéosurveillance intégré avec cordon d'alimentation (2x0,5 mm + 75-3)
4:Si l'utilisateur souhaite utiliser un câble réseau CAT5 ou CAT6.La distance effective entre
la caméra extérieure et le moniteur intérieur le plus éloigné sera limitée.
Pour un câble réseau non blindé, la distance sera jusqu'à 20 m.
Pour un câble réseau blindé, la distance sera jusqu'à 40 m.
Le câble réseau CAT5 ou CAT6 n'est donc pas recommandé.
Le câble réseau CAT5 ou CAT6 se compose de 4 paires de paires torsadées (8 fils), ici une
paire de paires torsadées sera utilisée comme un seul câble.
Vert & Blanc + Vert, Marron & Blanc + Marron, Orange & Blanc + Orange, Bleu & Blanc + Bleu.
blindé
S'il s'agit d'un fil blindé, il doit être connecté à GND.
FR-28
2
blindé
