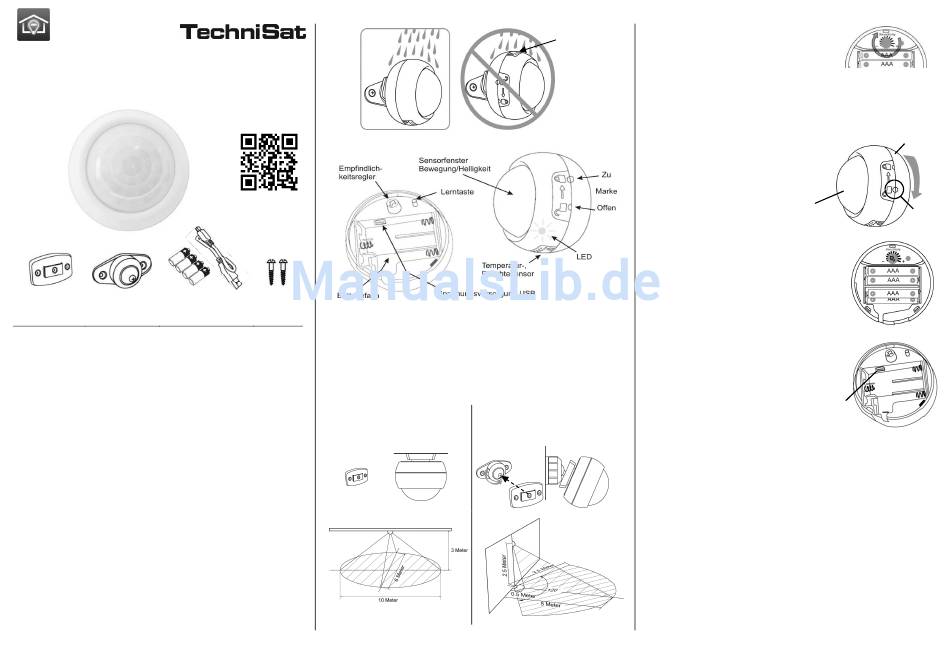

TechniSat TechniHome MS1 Multisensor Kurzanleitung Zur Inbetriebnahme

Kurzanleitung zur Inbetriebnahme
TechniHome MS1 Multisensor
Artikel-Nr.: 0000/9503
Lieferumfang:
Befestigungs- Befestigungs- 4x AAA Alkalibatterien,
platte arm Mini-USB-Kabel
1 Allgemeine Sicherheitshinweise
•
Lesen Sie Bedienungsanleitung vor Inbetriebnahme des
Gerätes vollständig durch.
•
Betreiben Sie den TechniHome MS1 Multisensor nur
entsprechend seiner Bestimmung. Vermeiden Sie den
Einfluss von Sonnen- oder anderer Wärmebestrahlung.
2 Funktion und Verwendung
Der TechniHome MS1 Multisensor ist ein PIR Bewegungs-
melder und erfasst auch Temperatur, Luftfeuchtigkeit sowie
Helligkeit und liefert diese Informationen an das TechniHome
Hausautomationssystem.
3 Wahl des Montageorts
Der MS1 Multisensor kann Ihnen Messwerte von vielen Orten
Ihres intelligenten Hauses liefern. Montieren sie MS1 nicht in der
Nähe von Heizquellen, Klimageräten oder Luftbefeuchtern. Dies
würde zu Fehlfunktionen führen. Einen geschützter Montageort
vorausgesetzt, erlaubt die Verwendung von MS1 auch außerhalb
der Wohnräume. Setzen Sie den MS1 aber keinem direkten
Regen aus und beachten Sie die korrekte Montagerichtung.
Scannen Sie den
QR-Code und schauen
das Installationsvideo
Richtig montiert
Schrauben
2x
4 Montage von TechniHome MS1
Sie haben die Möglichkeit MS1 an einer Wand oder Decke zu
montieren. Verwenden Sie die Befestigungsplatte und Sie können
den MS1 flach an der Wand oder Decke befestigen. In
Verbindung mit dem
Erfassungswinkel des Bewegungsmelders anpassen.
Deckenmontag
mit Befestigungsplatte
Wasser kann in den
Feuchtigkeitssensor
eindringen
falsch montiert
Befestigungsarm können Sie den
Wandmontage
mit Befestigungsplatte und
Befestigungsarm
Mit dem Empfindlichkeitsregler
„Sensitivity" können Sie die
Ansprechempfindlichkeit des Bewegungs-
sensors an Ihre Bedürfnisse anpassen.
5 Stromversorgung
Der MS1 kann mit Batterien oder über USB, mit einem
entsprechenden Adapter, mit Strom versorgt werden.
Öffne Sie den MS1 durch entriegeln der
Gehäuseteile. Hierzu halten Sie das
Hauptgerät fest und drehen die
Batterieabdeckung im Uhrzeigersinn.
Hauptgerät
5.1 Batterien einlegen
Entferne Sie Batterieabdeckung wie zuvor
beschrieben und legen 4 AAA Batterien ein.
Bitte auf die richtige Polarität achten.
Wiederaufladbare Batteriezellen (Akkus)
dürfen nicht verwendet werden.
5.2 USB Stromversorgung
Verbinden Sie das USB Kabel mit dem USB
Port des MS1. Sie können nun über ein 5V
USB Netzteil den MS1 mit Spannung
versorgen.
6 Inbetriebnahme
Im Auslieferungszustand ist der TechniHome MS1 nicht mit der
TechniHome Zentraleinheit verbunden. Damit er Daten an die
Zentraleinheit senden kann, muss er zuerst an dieser angelernt
werden. Ebenso ist es möglich den MS1 wieder aus dem
TechniHome System zu entfernen. Hierzu muss er an der
Zentraleinheit ausgelernt werden. An- und Auslernen werden
nachfolgend beschrieben.
6.1 Statustest
Nach Herstellung der Stromversorgung können Sie den Status
des MS1 prüfen. Drücken Sie 1x die Lerntaste.
Blinkt die LED 3x hintereinander auf, ist MS1 nicht an einer
Zentraleinheit angelernt.
Leuchtet die LED durchgehend für ca. 3 Sekunden, ist MS1 an
einer Zentraleinheit angelernt.
Batterie-
abdeckung
Offen
USB
