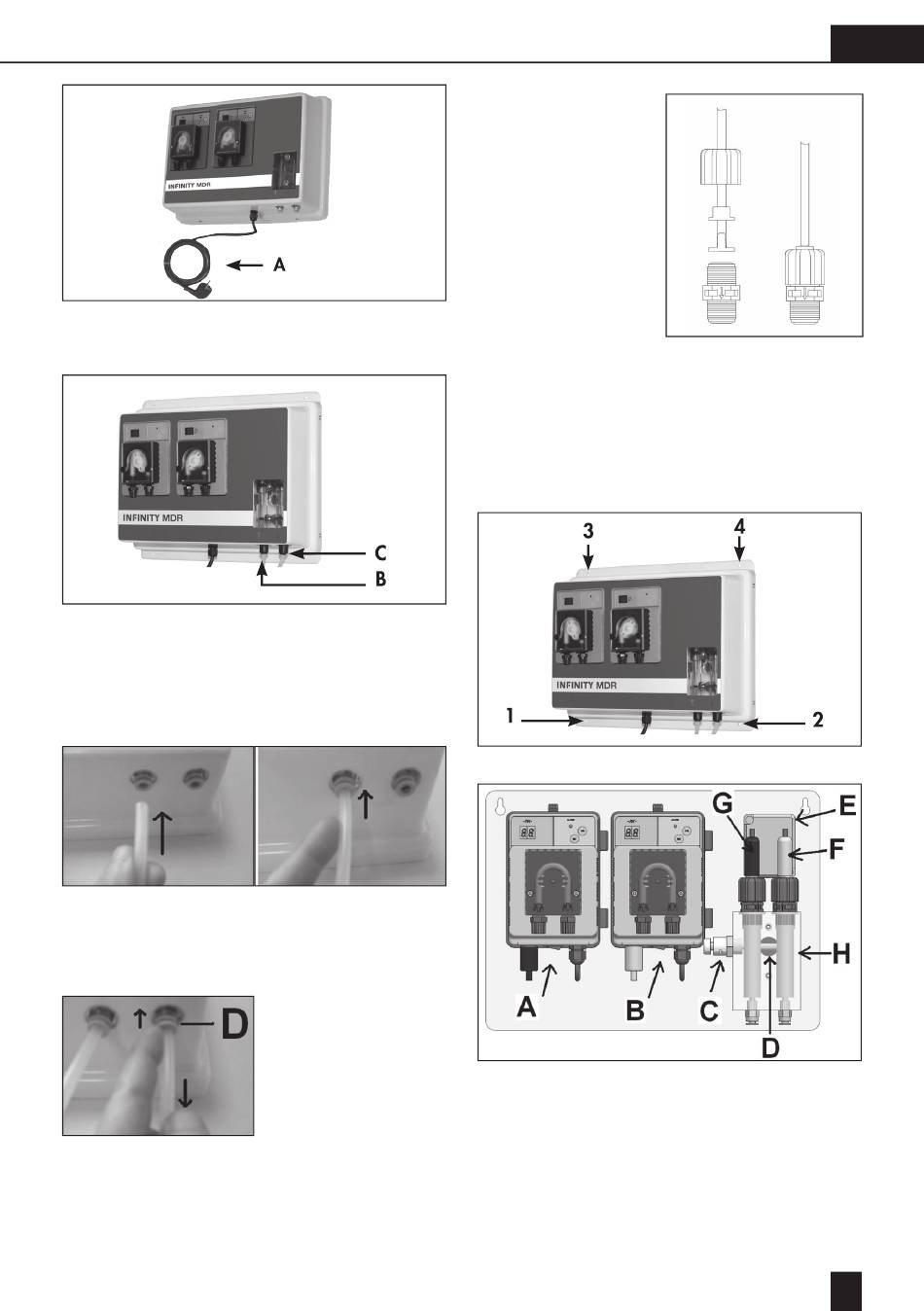

3.3 Branchement hydraulique

B - attaques rapide entrée de l'eau du panneau
C - attaques rapide sortie de l'eau du panneau
Le raccordement de le tuyau en 4x6 PE a les attaques
rapide B et C est très simple. Il suffit d'insérer le tube
et exercer une pression vers le haut. (Figure 1_2)
Pour retirer le tube presse l'anneau D vers le haut
comme dans la Figure 3 et déroulez le tuyau.
Lier les deux autres extrémité du tuyau PE 4x6 doux
à le raccordement 1/2". Dévisser l'embout du raccor-
All manuals and user guides at all-guides.com
dement et faire passer le
tuyau à travers l'embout,
donc l'adaptateur et
finalement insérer avec
une action contemporai-
ne de pression et rotati-
on au bout le tuyau fin
sur l'attaque conique du
raccord( porte gomme);
bloquer le tout en ser-
rant au fond l'embout.
4. Description
Pour vous accéder au panneau de dévisser les 4
vis de la figure
A - Speedy pompe du pH
B - Speedy pompe Rx
C - robinet d'échantillonnage
D - LED Lighting
E - boîte de connexions
F - sonde de Rx
G - sonde de pH
H - porte- sonde en plexiglass
FR
raccordement ½"
