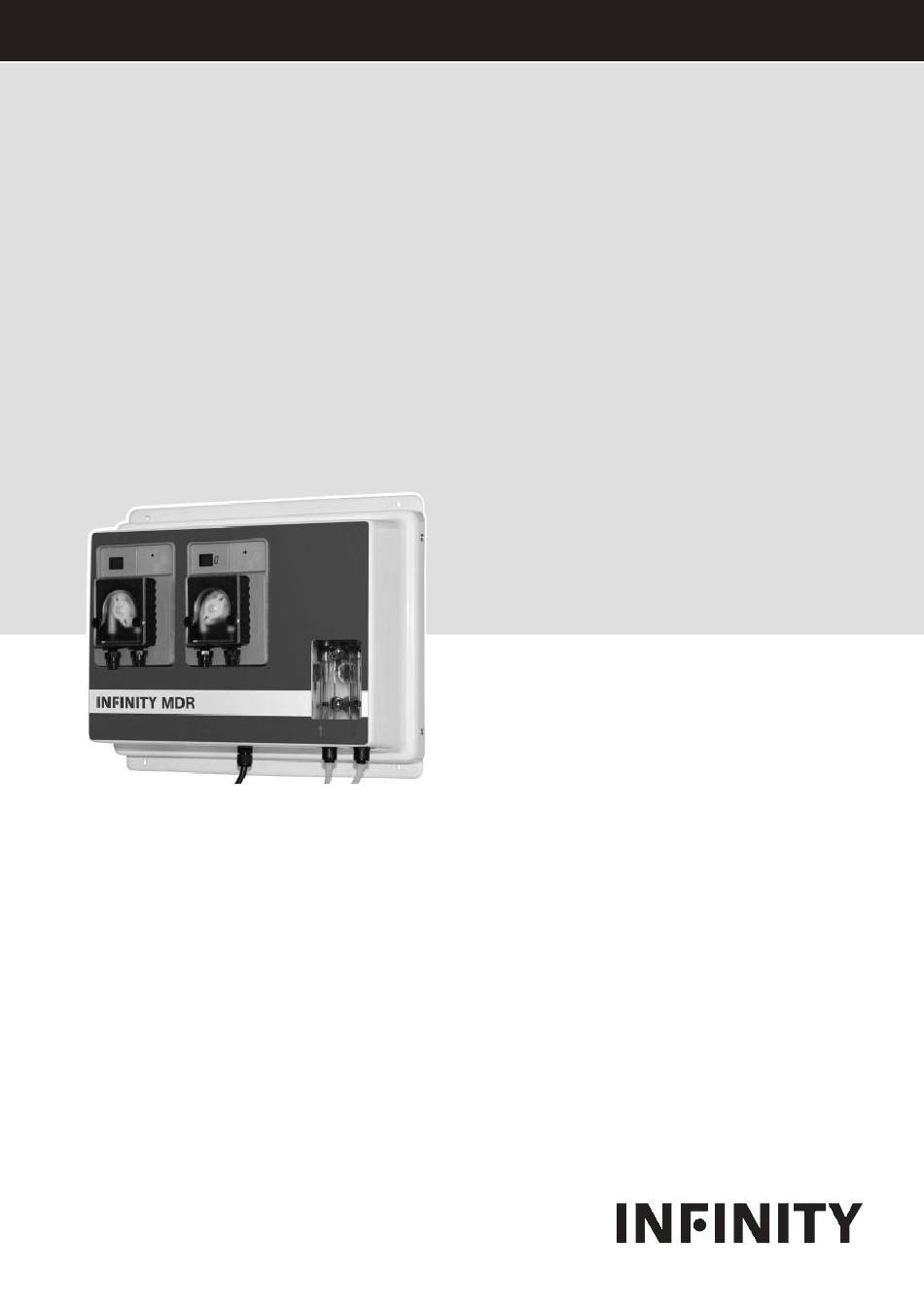

Einbau- und Bedienungsanleitung
DE
INFINITY MDR
Bedientableau
Wichtige Hinweise: Um Fehler zu vermeiden, ist die Einbau- und
Bedienungsanleitung stets griffbereit aufzubewahren, vor der Ausführung
von Arbeiten am Gerät vollständig durchzulesen und zu beachten. Unsere
Merkblätter und Druckschriften sollen nach bestem Wissen beraten, der
Inhalt ist jedoch ohne Rechtsverbindlichkeit. Im Übrigen gelten unsere
allgemeinen Geschäftsbedingungen.
Important notice: Always keep the fitting and operating instructions close
at hand to avoid any mistakes and before carrying out any work on the
device you should read the fitting and operating instructions carefully and
follow them. While our data sheets and brochures should provide advice
to the best of our knowledge, the content thereof is not legally binding. In
addition to this, our general terms and conditions of trade apply.
Änderungen vorbehalten!
Subject to alterations!
Werbung
Verwandte Anleitungen für Infinity MDR
Inhaltszusammenfassung für Infinity MDR
- Seite 1 Einbau- und Bedienungsanleitung INFINITY MDR Bedientableau Wichtige Hinweise: Um Fehler zu vermeiden, ist die Einbau- und Bedienungsanleitung stets griffbereit aufzubewahren, vor der Ausführung von Arbeiten am Gerät vollständig durchzulesen und zu beachten. Unsere Merkblätter und Druckschriften sollen nach bestem Wissen beraten, der Inhalt ist jedoch ohne Rechtsverbindlichkeit.
- Seite 2 1. Warnungen befolgt wird. Dies gilt insbesondere in Bezug auf die Wartung. INFINITY lehnt jegliche Haftung ab, die mit einem Bitte lesen Sie die nachfolgenden Anweisungen Eingriff in die Ausrüstung durch nicht ausgebildetes sorgfältig durch. Sie enthalten alle für die Installa- Personal verbunden ist.
- Seite 3 (TRANSFER-Pumpen) zu Schließen Sie die bei- vermeiden. Ihre Pumpen anderen Enden verfügen über 2 inter- des PE-Schlauchs 4x6 ne elektrische Schutz- in die ½“-Nippel. Lösen vorrichtungen, eine Sie die Mutter und ste- Sicherung einen cken Sie den Schlauch integrierten Überspan- durch die Mutter.
- Seite 4 - die elektrischen Anlagen durch externe Ursachen beschädigt wurden, wie z.B. eine beliebige Überspannung. Nach Ablauf der 24 Monate ab dem Lieferdatum ist INFINITY frei von jeglicher Haftung sowie von allen oben genannten Pflichten. 6. Garantiezertifikat Wir geben Ihnen eine Garantie von 24 Monaten (ab dem Datum, an dem das Gerät an den ersten...
- Seite 5 7. Abmessung...
- Seite 6 Einbau- und Bedienungsanleitung MP1S-RX MP1 INFINITY MDR-RX Pumpen Wichtige Hinweise: Um Fehler zu vermeiden, ist die Einbau- und Bedienungsanleitung stets griffbereit aufzubewahren, vor der Ausführung von Arbeiten am Gerät vollständig durchzulesen und zu beachten. Unsere Merkblätter und Druckschriften sollen nach bestem Wissen beraten, der Inhalt ist jedoch ohne Rechtsverbindlichkeit.
- Seite 7 1. Programmierung 3. Arbeitsweise und Darstellung Halten Sie die Taste SET für - Während des Betriebs wird 3 Sekunden gedrückt. Auf der gemessene mV-Wert am dem Display wird der zuvor Display angezeigt. gespeicherte Wert angezeigt. - Die Pumpe arbeitet pro- Durch betätigen der Taste SET portional mit Pausen- und können Sie den Sollwert in...
- Seite 8 Einbau- und Bedienungsanleitung MP1S-PH MP1 INFINITY MDR-PH Pumpen Wichtige Hinweise: Um Fehler zu vermeiden, ist die Einbau- und Bedienungsanleitung stets griffbereit aufzubewahren, vor der Ausführung von Arbeiten am Gerät vollständig durchzulesen und zu beachten. Unsere Merkblätter und Druckschriften sollen nach bestem Wissen beraten, der Inhalt ist jedoch ohne Rechtsverbindlichkeit.
- Seite 9 1. Programmierung 3. Arbeitsweise und Darstellung Halten Sie die Taste SET für - Während des Betriebs wird Sekunden gedrückt. der gemessene pH-Wert Auf dem Display wird der am Display angezeigt. zuvor gespeicherte Wert - Die Pumpe arbeitet pro- angezeigt. Durch betäti- portional mit Pausen- und gen der Taste SET können...
- Seite 10 Einbau- und Bedienungsanleitung INFINITY MDR Ersatzteile Wichtige Hinweise: Um Fehler zu vermeiden, ist die Einbau- und Bedienungsanleitung stets griffbereit aufzubewahren, vor der Ausführung von Arbeiten am Gerät vollständig durchzulesen und zu beachten. Unsere Merkblätter und Druckschriften sollen nach bestem Wissen beraten, der Inhalt ist jedoch ohne Rechtsverbindlichkeit.
- Seite 11 Gehäuseboden ABS 00.010.820 Pumpenhalter 00.010.800 Schraube TC+ M4x12 Inox 00.034.010 Pumpe MP1SP-RX 1,8 l/h S21AA0118303 Pumpe MP1SP-PH 1,0 l/h S20AA0101303 ABS-Gehäuse gestaltet für INFINITY 00.010.808 Kabelpresse PG7 00.050.000 Schraube TC+ 3,5x12 Inox 00.030.019 Schraube TCEI M5x80 Inox 00.034.036 Doppelsondenträger Plexiglas 11.100.100 Distanzhalter D16x35 PVC 00.012.852...
- Seite 12 2. Explosionszeichnung Pumpe MP1SP - PH / RX Pos. Beschreibung Menge Code Abdeckung ME2 00.010.201 Schaltkreis MP1SP - pH 00.001.608 Schaltkreis MP1SP - Rx 00.001.610 Gehäuse ME2-MP1 hellblau 00.010.113 Polycarbonat MP1SP – pH 00.006.207 Polycarbonat MP1SP – Rx 00.006.208 Polycarbonat MP1SP – Drucktasten 00.006.209 Peristaltikpumpe MP1 - 230 Vac Basis BNC + Kabel...
- Seite 13 3. Explosionszeichnung MP1 Pos. Beschreibung Menge Code Motor 230Vac 18 RPM Pumpe PH 00.002.012 Motor 230Vac 30 RPM Pumpe RX 00.002.013 Peristaltischer Kopf MP1 11.010.000 Kompletter Rollenträger 11.010.400 Peristaltischer Schlauch 11.005.000 4+7 Peristaltischer Schlauch mit Zwingen RR.005.001 Glasplättchen peristaltischer Kopf 00.010.300 Griff M 3x8 00.038.001...
