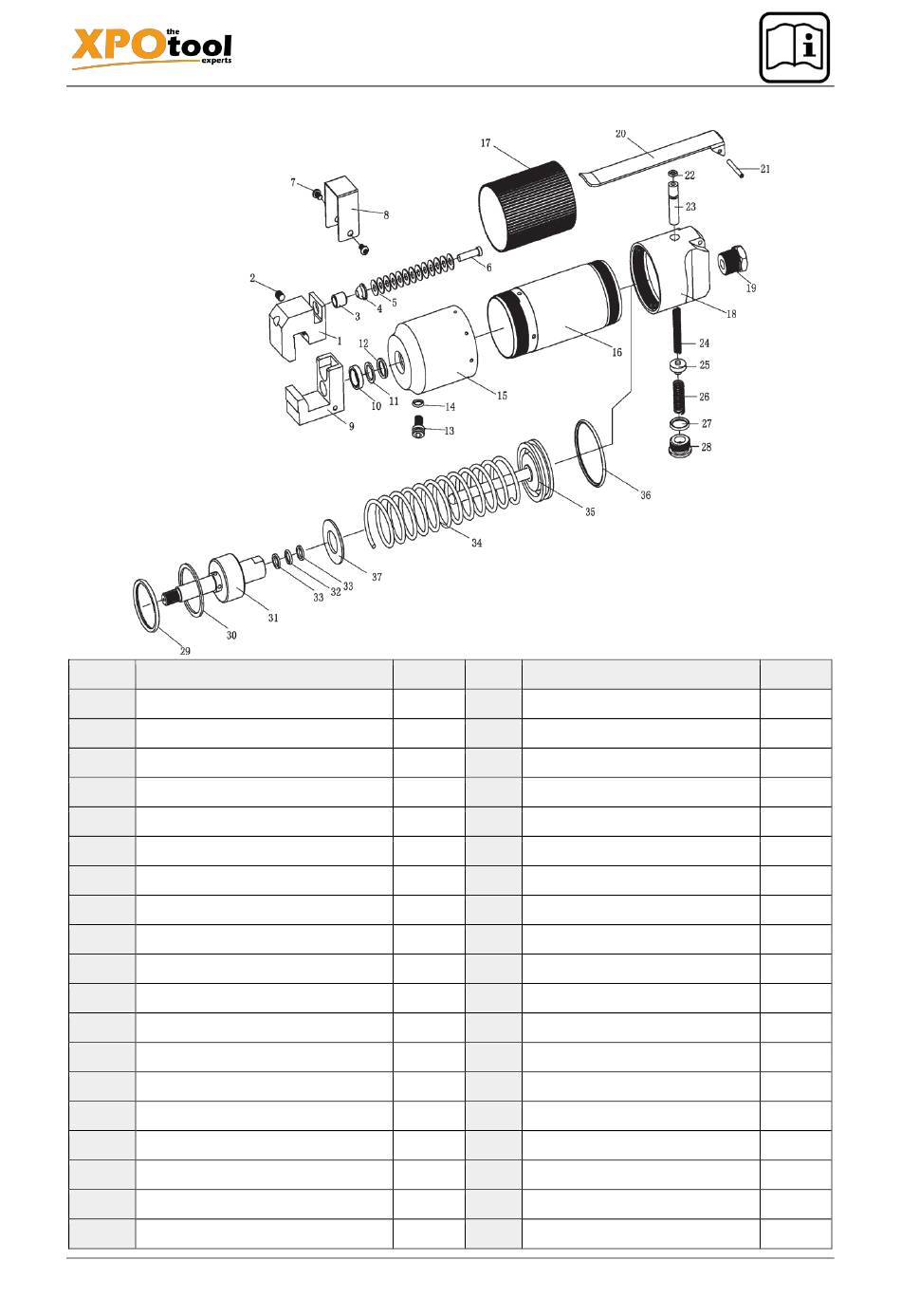

Explosionszeichnung und Teileliste

Nr. Bezeichnung
1 Klammer
2 Stellschraube
3 Stempelmatrize
4 Führungsbuchse
5 Tellerfeder
6 Stempel
7 Schraube
8 Plattenschutz
9 Amboss
10 Öldichtung
11 Stützring
12 O-Ring
13 Ölstopfen
14 O-Ring
15 Hydraulikzylinder
16 Luftzylinder
17 Kunststofffolie
18 Ventilgehäuse
19 Luftanschluss
https://www.XPOtool.com
The Tool Experts
Anz. Nr. Bezeichnung
1 20 Gashebel
1 21 Federstift
1 22 O-Ring
1 23 Schubstange
13 24 Feder
1 25 Ventil
2 26 Feder
1 27 O-Ring
1 28 Schraube
1 29 O-Ring
1 30 Stützring
1 31 Hydraulikkolben
1 32 O-Ring
1 33 Stützring
1 34 Feder
1 35 Kolben
1 36 O-Ring
1 37 Federscheibe
1
Artikel 62797
Anz.
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
