XPOtool 62797 Bedienungsanleitung Seite 5
Druckluftstanz- und -flanschgerät
Montageanweisungen für die Luftzufuhr
Warnung!
Stellen Sie sicher, dass der Gashebel (20) des Druckluftanschlagwerkzeugs ausgeschaltet
ist und das Werkzeug von der Luftzufuhr getrennt ist, bevor Sie Einstellungen vornehmen.
Nr. Bezeichnung
1
Werkzeug
2
Schlauchleitung
3
Innengewinde (¼")
4
Luftventil
5
Öler
Hinweise!
•
Zur Gewährleistung einer optimalen Funktion des Werkzeugs sollten Sie einen Öler, einen Reg-
ler und einen Einlassfilter wie in Abb. 1 dargestellt einbauen. Bitte beachten Sie, dass Öler,
Regler und Filter nicht im Lieferumfang enthalten sind.
•
Wenn Sie nicht wie in Abb. 1 dargestellt ein automatisches Ölsystem verwenden, geben Sie
einige Tropfen pneumatisches Werkzeugöl (nicht im Lieferumfang enthalten) in die Verbindung
des Luftleitungsanschlusses. Geben Sie nach jeder Stunde Dauerbetrieb ein paar weitere Trop-
fen hinein.
•
Bereiten Sie einen ¼"-Luftanschluss (nicht im Lieferumfang enthalten) vor, indem Sie das Ge-
winde mit Klebeband umwickeln, bevor Sie ihn an den Lufteinlass (19) im Boden des Geräts
anschließen. Führen Sie den Luftschlauch von Ihrem Kompressor am Lufteinlass (19) in das
Gerät ein.
•
Stellen Sie den Luftdruck an Ihrem Kompressor ein. Überschreiten Sie 6,2 bar (90 psi) nicht.
•
Überprüfen Sie regelmäßig die Luftanschlüsse, um sicherzustellen, dass sie gesichert bleiben.
Bedienungsanleitung
Stanzen
1.
Warnung!
Tragen Sie bei der Blechbearbeitung stets dicke Arbeitshandschuhe. Scharfe Kan-
ten können schwere Verletzungen verursachen. Tragen Sie zudem eine Schutzbrille.
2. Markieren Sie die gewünschte Position jeder Bohrung, die Sie auf dem Werkstück stanzen
möchten.
Hinweis!
Wenn das Werkstück sowohl gestanzt als auch geflanscht werden soll, flanschen Sie es zu-
erst an und messen Sie dann die Bohrungsstellen aus. Durch das Flanschen ändern sich die Abmes-
sungen des Werkstücks.
3. Schließen Sie das Druckluftlochwerkzeug an die Druckluftversorgung an. Überschreiten Sie
6,2 bar (90 psi) nicht.
https://www.XPOtool.com
The Tool Experts

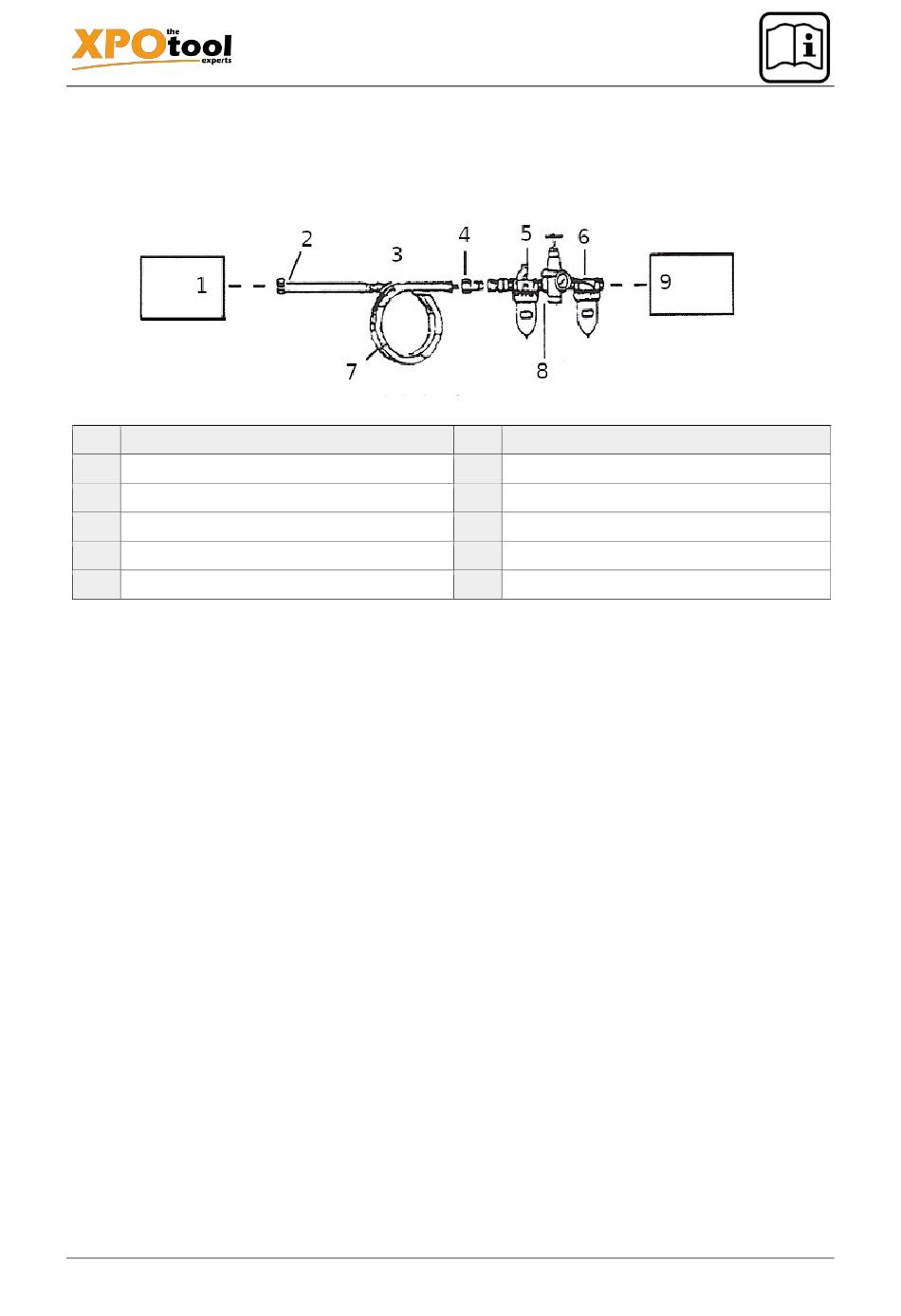

Abb. 1
Nr. Bezeichnung
6
Filter
7
Aufgerollter Luftschlauch
8
Regler
9
Luftkompressor
Artikel 62797
Seite 5
01
2022-1
