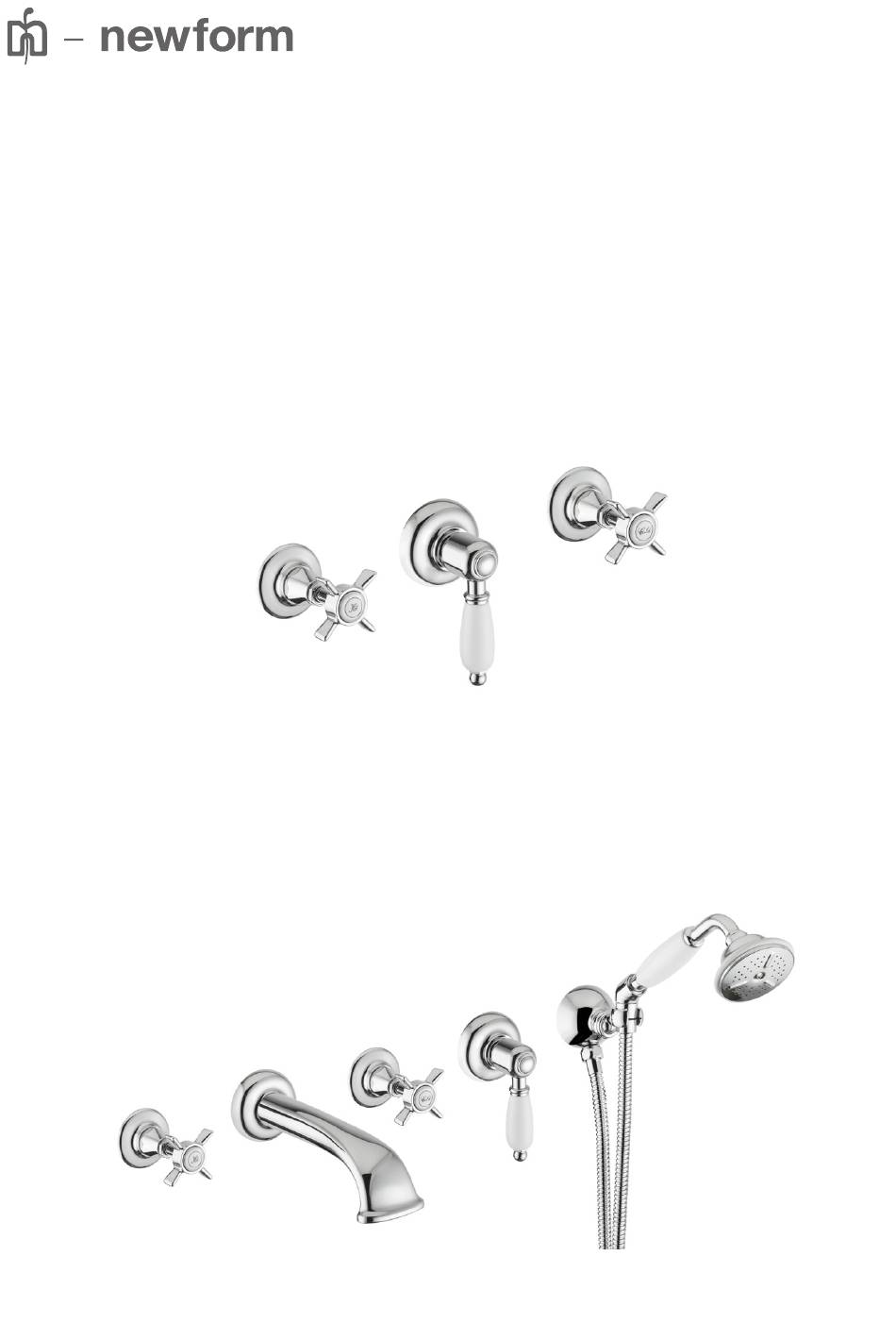

- Seite 1 istruzioni DAYTIME instructions instructions de montage Bedienungsanleitung instrucciones инструкции instruktioner 使用说明 تعليامت 69044 69045...
- Seite 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Seite 3 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ • Данное руководство является неотъемлемой частью изделия. • Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия. • Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и установкой изделия.
- Seite 4 DAYTIME DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _REFERENZANGABEN_ DATOS DE البيانات املرجعية СПРАВОЧНЫЕ ДАННЫЕ REFERENCIA_ _REFERENSUPPGIFTER_参考数据_ 69044 69045 Si certifica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto (L.166/2009) sono stati accuratamente controllati, assemblati e collaudati nei nostri stabilimenti.
- Seite 5 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- DAYTIME УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ MIXED WATER MIXED WATER MIXED WATER MIXED WATER MIXED WATER املرحلة FASE 1_PHASE 1_ÉTAPE 1_SCHRITT 1_FASE 1_ 1 ЭТАП_FAS 1_步骤一_ 1 Fissaggio e connessione miscelatore.
- Seite 6 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- DAYTIME УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ IT - Rispettare i limiti d’incasso (minimo e massimo) in riferimento al filo del pavimento e livellare. EN - Comply with built-in restrictions (minimum and maximum) with reference to the floor line and level.
- Seite 7 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- DAYTIME УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ املرحلة FASE 2_PHASE 2_ÉTAPE 2_SCHRITT 2_FASE 2_ 2 ЭТАП_FAS 2_步骤二_ 2 Fissaggio parti esterne Piastrellare avendo cura di mettere in sicurezza l’impianto chiudendo l’acqua. Togliere le protezioni in plastica (1) come indicato in figura.
- Seite 8 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- DAYTIME УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ املرحلة FASE 3_PHASE 3_ÉTAPE 3_SCHRITT 3_FASE 3_ 3 ЭТАП_FAS 3_步骤三_ 3 Fissaggio parti esterne. Avvitare la boccola cromata (2), innestare il decoro (3) ed avvitare la campana (4). Inserire la prolunga (5), innestare la maniglia (6) sul vitone, bloccarla per mezzo della vite (7) ed inserire il tappo di copertura (8) con la placchetta di indicazione acqua calda e fredda.
- Seite 9 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- DAYTIME УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ Крепление внешних частей. Вверните хромированную втулку (2), вставьте декоративный элемент (3) и прикрутите кран (4). Вставьте удлинитель (5), установите рукоятку (6) на кран-буксу, блокируйте ее с помощью винта (7) и вставьте заглушку (8) с...
-
Seite 10: Maintenance
(in powder or liquid), abrasive sponges or other products aggressive. La Newform s.p.a. non risponderà dei danni containing alcohol, acids or other aggressive substances. causati dall’inosservanza di tali regole. Newform s.p.a. will not respond to any damages caused by failure to observe the above rules. INTERVENTIONS D’ENTRETIEN INSTANDHALTUNG REMPLACEMENT DE TÊTE... - Seite 11 يوىص أيض ً ا بتنظيف الصنابري باملاء والصابون فقط، وتجنب استخدام املنظفات الكاشطة (يف شكل مسحوق أو سائل)، أو ق ِ طع اإلسفنج . من أية مسؤوليةNEWFORM S.p.A الكاشطة أو املنتجات األخرى التي تحتوي عىل كحول أو أحامض أو مواد عدوانية أخرى. ت ُعفى...
- Seite 12 DAYTIME ЗАПЧАСТИ RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO_ قطع الغيار RESERVDELAR_ 备件 _ 69044 29020 69045 29023 10237SX 10237 29032 29036 13350 25947 29017...
- Seite 13 DAYTIME PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ FLÖDESHASTIG- الحموالت HETER _ 总量_ 69044 l/min 18,29 25,84 31,64 l/min 36,57 41,01 69044 l/min 12,95 18,57 23,86 l/min 26,58 29,47 69044 l/min 14,02 19,72 24,30 l/min 28,02 31,33...
- Seite 14 DAYTIME PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ FLÖDESHASTIG- الحموالت HETER _ 总量_ 69045 l/min 18,60 26,31 32,19 l/min 37,16 41,59 69045 l/min 12,95 18,57 23,86 l/min 26,58 29,47 69045 l/min 9,01 12,97 16,07 l/min 18,73 21,19...
