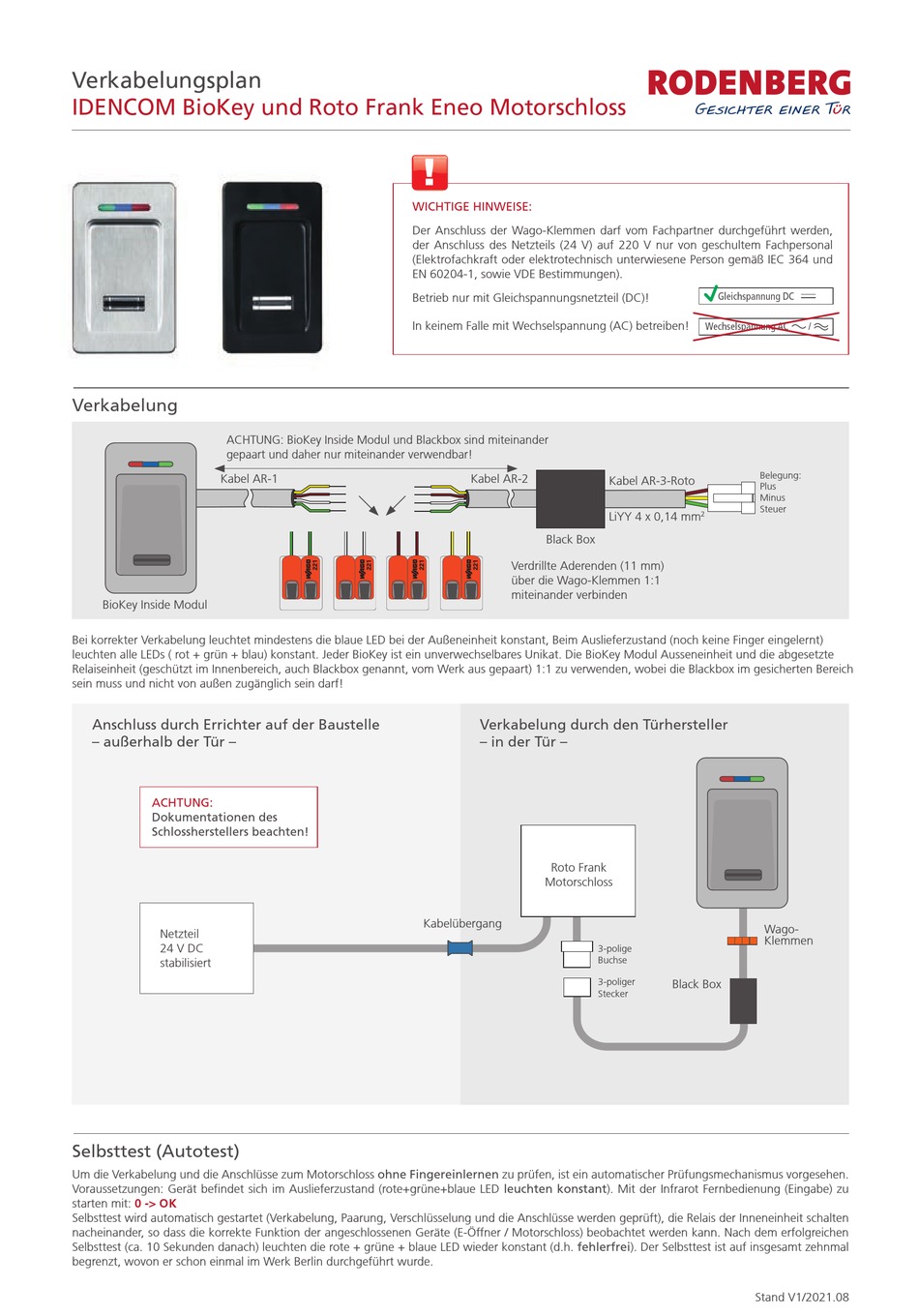

Verkabelungsplan

IDENCOM BioKey und Roto Frank Eneo Motorschloss

Verkabelung
ACHTUNG: BioKey Inside Modul und Blackbox sind miteinander
gepaart und daher nur miteinander verwendbar!
Kabel AR-1
BioKey Inside Modul
Bei korrekter Verkabelung leuchtet mindestens die blaue LED bei der Außeneinheit konstant, Beim Auslieferzustand (noch keine Finger eingelernt)
leuchten alle LEDs ( rot + grün + blau) konstant. Jeder BioKey ist ein unverwechselbares Unikat. Die BioKey Modul Ausseneinheit und die abgesetzte
Relaiseinheit (geschützt im Innenbereich, auch Blackbox genannt, vom Werk aus gepaart) 1:1 zu verwenden, wobei die Blackbox im gesicherten Bereich
sein muss und nicht von außen zugänglich sein darf!
Anschluss durch Errichter auf der Baustelle
– außerhalb der Tür –
ACHTUNG:
Dokumentationen des
Schlossherstellers beachten!
Netzteil
24 V DC
stabilisiert
Selbsttest (Autotest)
Um die Verkabelung und die Anschlüsse zum Motorschloss ohne Fingereinlernen zu prüfen, ist ein automatischer Prüfungsmechanismus vorgesehen.
Voraussetzungen: Gerät befindet sich im Auslieferzustand (rote+grüne+blaue LED leuchten konstant). Mit der Infrarot Fernbedienung (Eingabe) zu
0 -> OK
starten mit:
Selbsttest wird automatisch gestartet (Verkabelung, Paarung, Verschlüsselung und die Anschlüsse werden geprüft), die Relais der Inneneinheit schalten
nacheinander, so dass die korrekte Funktion der angeschlossenen Geräte (E-Öffner / Motorschloss) beobachtet werden kann. Nach dem erfolgreichen
Selbsttest (ca. 10 Sekunden danach) leuchten die rote + grüne + blaue LED wieder konstant (d.h. fehlerfrei). Der Selbsttest ist auf insgesamt zehnmal
begrenzt, wovon er schon einmal im Werk Berlin durchgeführt wurde.
!
WICHTIGE HINWEISE:
Der Anschluss der Wago-Klemmen darf vom Fachpartner durchgeführt werden,
der Anschluss des Netzteils (24 V) auf 220 V nur von geschultem Fachpersonal
(Elektrofachkraft oder elektrotechnisch unterwiesene Person gemäß IEC 364 und
EN 60204-1, sowie VDE Bestimmungen).
Betrieb nur mit Gleichspannungsnetzteil (DC)!
In keinem Falle mit Wechselspannung (AC) betreiben!
Kabel AR-2
Black Box
Verdrillte Aderenden (11 mm)
über die Wago-Klemmen 1:1
miteinander verbinden
Verkabelung durch den Türhersteller
– in der Tür –
Roto Frank
Motorschloss
Kabelübergang
Gleichspannung DC
Wechselspannung AC
Belegung:
Kabel AR-3-Roto
Plus
Minus
Steuer
LiYY 4 x 0,14 mm 2
Wago-
Klemmen
3-polige
Buchse
3-poliger
Black Box
Stecker
Stand V1/2021.08
/
