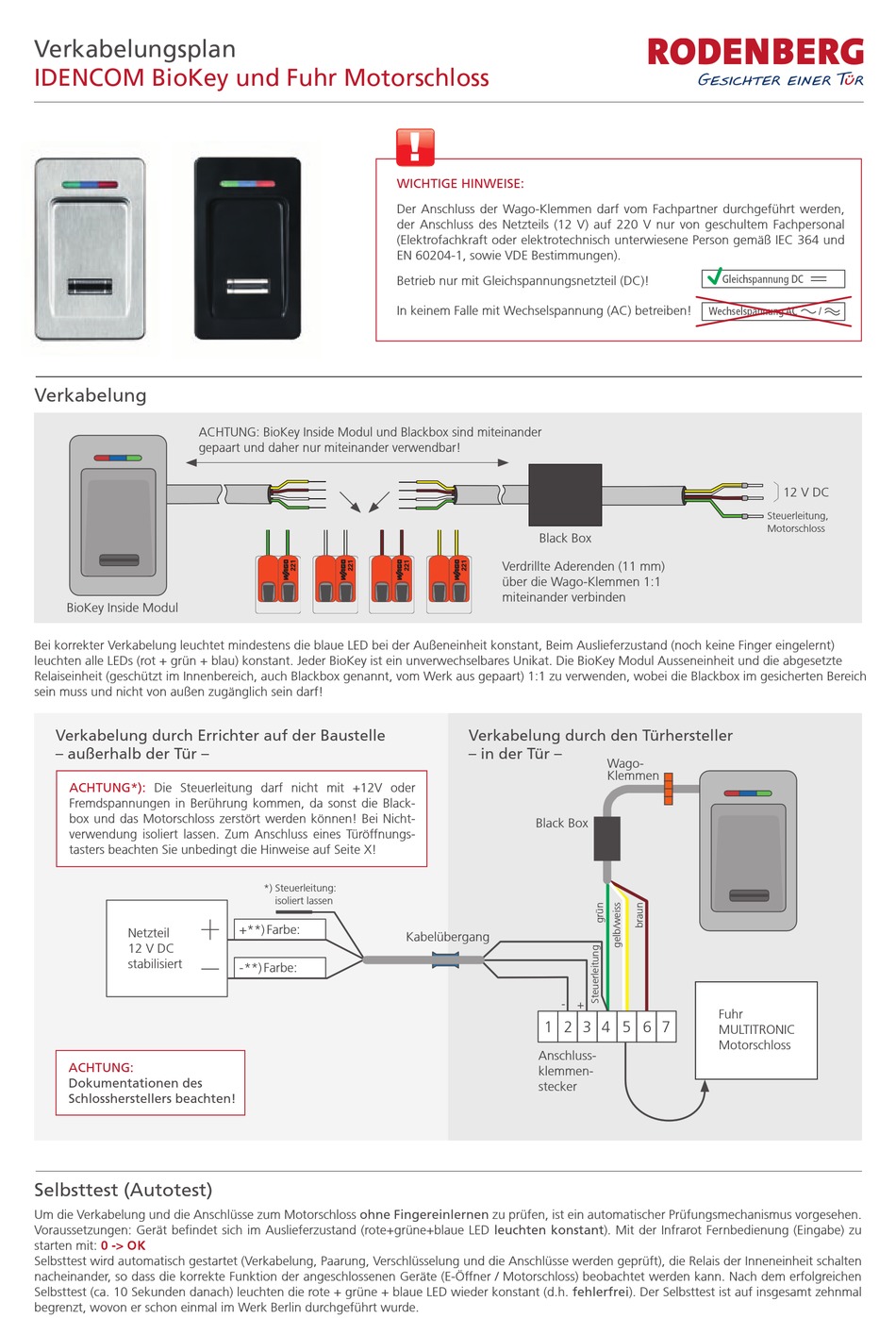

Verkabelungsplan

IDENCOM BioKey und Fuhr Motorschloss

Verkabelung
ACHTUNG: BioKey Inside Modul und Blackbox sind miteinander
gepaart und daher nur miteinander verwendbar!
BioKey Inside Modul
Bei korrekter Verkabelung leuchtet mindestens die blaue LED bei der Außeneinheit konstant, Beim Auslieferzustand (noch keine Finger eingelernt)
leuchten alle LEDs (rot + grün + blau) konstant. Jeder BioKey ist ein unverwechselbares Unikat. Die BioKey Modul Ausseneinheit und die abgesetzte
Relaiseinheit (geschützt im Innenbereich, auch Blackbox genannt, vom Werk aus gepaart) 1:1 zu verwenden, wobei die Blackbox im gesicherten Bereich
sein muss und nicht von außen zugänglich sein darf!
Verkabelung durch Errichter auf der Baustelle
– außerhalb der Tür –
ACHTUNG*): Die Steuerleitung darf nicht mit +12V oder
Fremdspannungen in Berührung kommen, da sonst die Black-
box und das Motorschloss zerstört werden können! Bei Nicht-
verwendung isoliert lassen. Zum Anschluss eines Türöffnungs-
tasters beachten Sie unbedingt die Hinweise auf Seite X!
Netzteil
12 V DC
stabilisiert
ACHTUNG:
Dokumentationen des
Schlossherstellers beachten!
Selbsttest (Autotest)
Um die Verkabelung und die Anschlüsse zum Motorschloss ohne Fingereinlernen zu prüfen, ist ein automatischer Prüfungsmechanismus vorgesehen.
Voraussetzungen: Gerät befi ndet sich im Auslieferzustand (rote+grüne+blaue LED leuchten konstant). Mit der Infrarot Fernbedienung (Eingabe) zu
starten mit: 0 -> OK
Selbsttest wird automatisch gestartet (Verkabelung, Paarung, Verschlüsselung und die Anschlüsse werden geprüft), die Relais der Inneneinheit schalten
nacheinander, so dass die korrekte Funktion der angeschlossenen Geräte (E-Öffner / Motorschloss) beobachtet werden kann. Nach dem erfolgreichen
Selbsttest (ca. 10 Sekunden danach) leuchten die rote + grüne + blaue LED wieder konstant (d.h. fehlerfrei). Der Selbsttest ist auf insgesamt zehnmal
begrenzt, wovon er schon einmal im Werk Berlin durchgeführt wurde.
!
WICHTIGE HINWEISE:
Der Anschluss der Wago-Klemmen darf vom Fachpartner durchgeführt werden,
der Anschluss des Netzteils (12 V) auf 220 V nur von geschultem Fachpersonal
(Elektrofachkraft oder elektrotechnisch unterwiesene Person gemäß IEC 364 und
EN 60204-1, sowie VDE Bestimmungen).
Betrieb nur mit Gleichspannungsnetzteil (DC)!
In keinem Falle mit Wechselspannung (AC) betreiben!
*) Steuerleitung:
isoliert lassen
+**) Farbe:
Kabelübergang
-**) Farbe:
Black Box
Verdrillte Aderenden (11 mm)
über die Wago-Klemmen 1:1
miteinander verbinden
Verkabelung durch den Türhersteller
– in der Tür –
Wago-
Klemmen
Black Box
-
+
1 2 3 4 5 6 7
Anschluss-
klemmen-
stecker
Gleichspannung DC
Wechselspannung AC /
12 V DC
Steuerleitung,
Motorschloss
Fuhr
MULTITRONIC
Motorschloss
