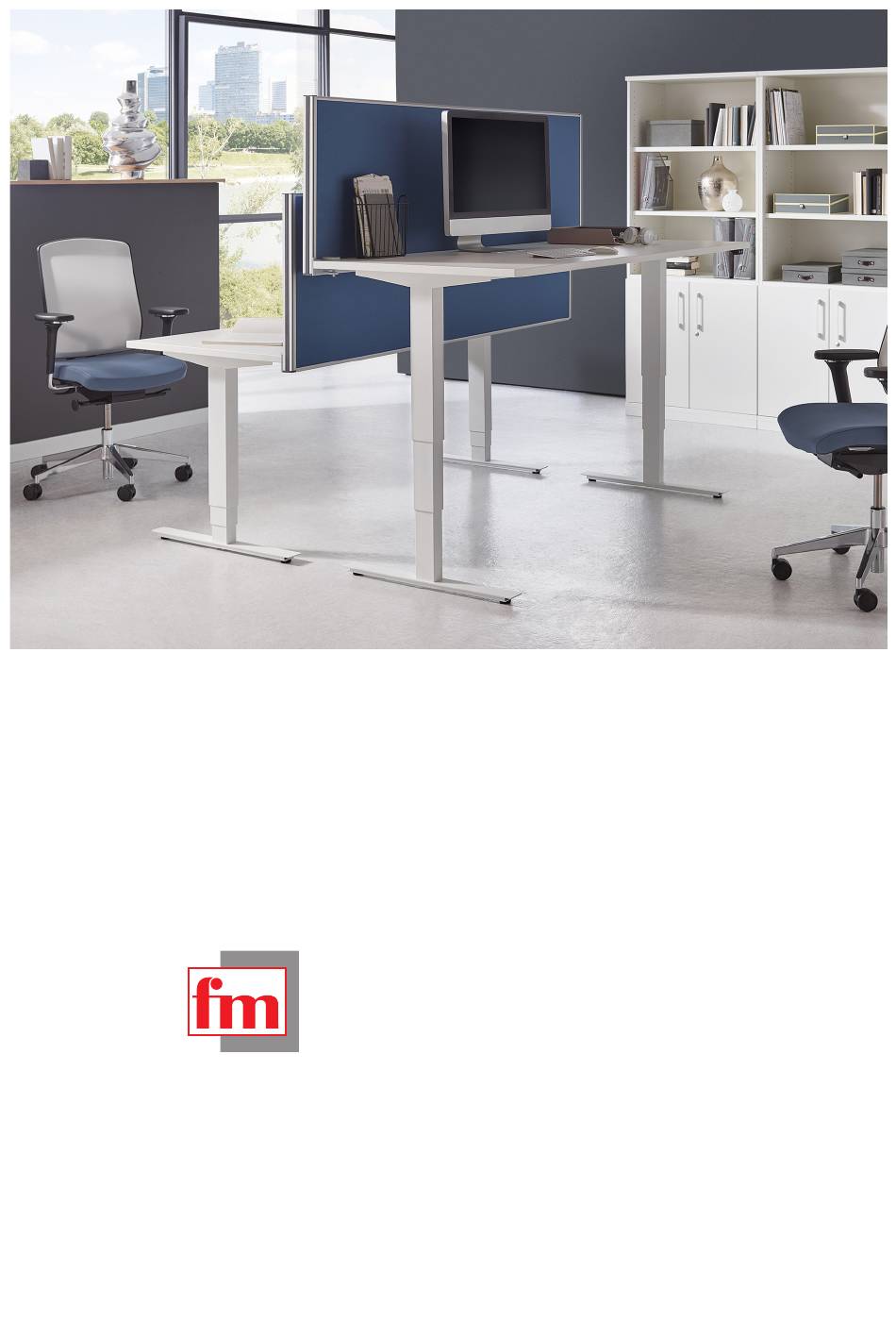

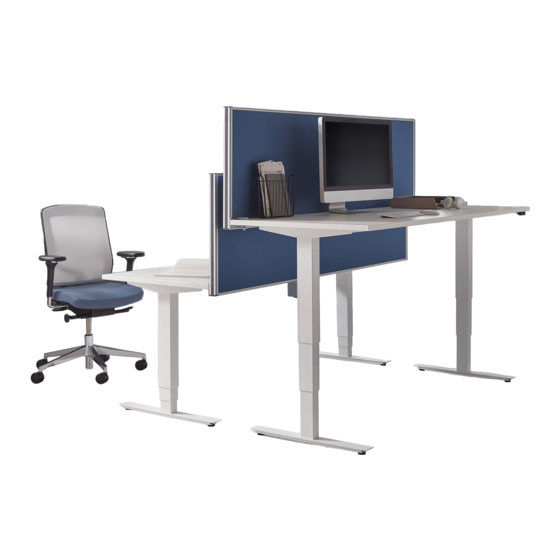

- Seite 1 move S i t z - S t e h t i s c h Bedienungsanleitung...
-
Seite 2: Vorwort
1. Vorwort Sehr geehrte Kundinnen und Kunden, wir freuen uns, dass Sie sich für einen elektrisch höhenverstellbaren Tisch der Firma fm Büromöbel GmbH entschieden haben. Sie haben ein Produkt erworben, das allen sicherheitstechnischen Anfor- derungen entspricht und den neuesten Stand der Technik widerspiegelt. -
Seite 4: Inhaltsverzeichnis
Inhalt Vorwort Bestimmungsgemäße Verwendung Ergonomische Hinweise Leistungsmerkmale der Motorsteuerung Zielgruppe und Vorkenntnisse Verwendete Symbole in Sicherheitshinweisen Sicherheitshinweise 1.6.1 Allgemeine Sicherheitshinweise Wichtiger Service-Hinweis Reset Betrieb der Motorsteuerung Grundfunktionen 3.1.1 Aufwärtsbewegung der Tischplatte 3.1.2 Abwärtsbewegung der Tischplatte Erweiterte Funktionen 3.2.1 Speichern einer Tischplattenposition 3.2.2 Verstellung der Tischplatte zu einer gespeicherten Position 3.2.3 Höhenanzeige der Tischplattenposition ändern Containerstop ein- und ausschalten... -
Seite 5: Bestimmungsgemäße Verwendung
1.1 Bestimmungsgemäße Verwendung Der höhenverstellbare Tisch darf ausschließlich für seine Grundfunktion als stufenlos verstellbarer Sitz- Stehtisch Verwendung fi nden. Eine anderweitige Nutzung, etwa als Hubbühne etc. ist nicht zulässig. Er muss von fachkundigem Personal montiert, aufgestellt und in Betrieb genommen werden. Vor der in Betriebnahme ist darauf zu achten, dass der Tisch waagerecht steht und nicht kippelt. -
Seite 6: Ergonomische Hinweise
Arbeitsflächen sind als „ausreichend groß“ anzusehen, wenn ihre Maße mindestens 1600 x 800 mm betragen. Bei wechselnden Tätigkeiten sind größere Arbeitsflächen erforderlich. Der vorliegende elektromotorisch höhenverstellbare Tisch der „move 2.0“ Serie gilt nach seiner Bauart als Typ A „vollständig höhenverstellbar“. -
Seite 7: Zielgruppe Und Vorkenntnisse
• Möbelaufsteller zur Montage und Inbetriebnahme • Wartungspersonal der höhenverstellbaren Tische • Endkunden, Benutzer und Raumpflegekräfte Zur Inbetriebnahme, Montieren, Konfigurieren von höhenverstellbaren Tischen der Move 2.0-Serie sind folgende Kenntnisse Voraussetzung: • Mechanische und elektr. Grundkenntnisse (entspr. Ausbildung) • Lesen dieser Betriebsanleitung... -
Seite 8: Verwendete Symbole In Sicherheitshinweisen
1.5 Verwendete Symbole in Sicherheitshinweisen Diese Betriebsanleitung enthält Sicherheitshinweise mit Symbolen, durch die Sie auf mögliche Gefahren bzw. Restgefahren hingewiesen werden. Gefahr: Dieser Sicherheitshinweis weist auf drohende gefahr für das Leben und die Gesund- heit von Personen hin! Das Nichtbeachten dieser Hinweise kann gesundheitliche Auswirkun- gen, lebensgefährliche verletzungen und Sachbeschädigungen zur Folge haben. - Seite 9 Die Motorsteuerung ist nicht auf Dauerbetrieb ausgelegt. Bei Überlastung führt dies zu einer Selbsthemmung des Systems. Nach einer Regenerationsphase stehen alle Funktio- nen wieder zur Verfügung. Die Motorsteuerung darf grundsätzlich nur mit Netzspannung betrieben werden, die am Typenschild spezifiziert ist! Achten Sie stets darauf, dass die Kabel nicht beschädigt sind.
-
Seite 10: Wichtiger Service-Hinweis
1.7 Wichtiger Service-Hinweis Vom Benutzer dürfen nur Kabel mit Steckverbindungen umgesetzt werden. Weiterführende Veränderungen müssen von Fachfirmen ausgeführt werden. Wenden Sie sich bei einer Störung bitte an fm Büromöbel. Zur Reparatur des elektrisch höhenverstellbaren Tisches sind ausschließlich Original-Ersatzteile zugelassen. Diese dürfen nur durch fachkundiges Servicepersonal ausgetauscht werden. -
Seite 11: Betrieb Der Motorsteuerung
3. Betrieb der Motorsteuerung Um einen sicheren Betrieb der Motorsteuerung zu gewährleisten, beachten Sie bitte folgende Sicherheitshinweise: Wenn während der Höhenverstellung ein Stromausfall stattfindet oder das Netzkabel gezogen wird, kann ein manueller Reset nötig sein! Halten Sie Kinder vom elektrisch höhenverstellbaren Tischen bzw. von Motorsteuerung und Handschalter fern! Es könnte Verletzungsgefahr durch Spannung und unsachgemä- ßem Gebrauch entstehen. -
Seite 12: Abwärtsbewegung Der Tischplatte
3.1.2 Abwärtsbewegung der Tischplatte Diese Funktion dient zum einfachen Verstellen der Tischplattenposition nach unten. Dazu gehen Sie wie folgt vor: Drücken Sie die Taste „Tischplatte nach unten“. Halten Sie die Taste solange gedrückt, bis die gewünschte Tischplattenhöhe erreicht ist. Die Tischplatte bewegt sich solange nach unten, bis Sie die Taste loslassen, oder bis die unterste Tischplattenhöhe erreicht ist. -
Seite 13: Verstellung Der Tischplatte Zu Einer Gespeicherten Position
3.2.2 Verstellung der Tischplatte zu einer gespeicherten Position Drücken Sie die gewünschte Memorypositionstaste (z.B. 2) und halten Sie diese gedrückt. Die Tischplatte bewegt sich solange, bis die gespeicherte Tischplattenposition erreicht ist. Wenn Die die Taste vor Erreichen der gespeicherten Tischplattenposition loslassen, stoppt die Tischplatte und die gespeicherte Tischplattenposition wird nicht erreicht. -
Seite 14: Containerstop Einschalten / Ausschalten
3.3 Containerstop einschalten / ausschalten 3.3.1 Handschalter ohne Displayanzeige: 1. Containerstop einschalten: · Betätigen der Auf und Ab Taste zusammen für mind. 15 Sek. gedrückt halten! · Die Steuerung bestätigt das Einschalten des Containerstop durch ein leises Klicken. 2. Containerstop ausschalten: ·... -
Seite 15: Übersicht Handschalter
4. Übersicht Handschalter Handschalter – Auf/Ab Tisch nach oben Tisch nach unten Handschalter – Auf/Ab Memory Memorytasten 1 - 4 Tisch nach oben Speichertaste Tisch nach unten Displayanzeige... -
Seite 16: Technische Daten
5. Technische Daten Nummer der Motoren Versorgungsspannung: 100-240V, 50/60Hz, 5A-2,5A Standby-Leistung, primär (typisch): 0,1W Maximale Ausgangsleistung 32V DC, 8A Eingebauter Transformatortyp SMPS Steckerunterstützung EU, US, AUS, UK oder JPN Farbe Schwarz Abmessungen 273,4x94x40,5 Einsatztemperatur +5°C bis +40°C Luftfeuchtigkeit (bei Betrieb): 10% bis 68% (nicht kondensiert) Lagerungs- und Transporttemperatur: –25°C bis + 70°C... -
Seite 17: Weiterführende Informationen
6. Weiterführende Informationen 6.1 Pflege & Wartung Verwenden Sie unter keinen Umständen Waschbenzin, Azeton, Terpentin, Petroleum oder andere aggressive Mittel, Lösungsmittel oder Scheuermilch. Achten Sie fortwährend darauf, dass ihr Putztuch frei von groben Staub, Sand oder anderen groben Teilchen ist. Diese können zu Kratzern auf den Oberflächen führen. Vor der Reinigung der stromführenden Teile müssen Sie das Stromversorgungskabel vom Netzstecker ziehen. -
Seite 18: Zubehör
6.3 Zubehör In der Preisliste ist umfassendes Zubehör verfügbar. Dieses sollte nur von geschultem Personal montiert werden. Durch Kabeldurchlassbuchsen geleitete Kabel können mittels eines zusätzlichen Kabelkanals, der an der Tischplatte montiert wird, horizontal weitergeführt werden. Ein flexibler Kabelkanal zur Montage unter der Tischplatte dient der vertikalen Führung und kann durch mitgelieferte Schrauben und der Zuhilfenahme eines CPU-Halter ebenfalls an der Tischplatte befestigt werden. -
Seite 19: Eg Konformitätserklärung
6.4 EG-Konformitätserklärung Konformitätserklärung gemäß EG - Maschinenrichtlinie (2006/42/EG, Anh. II 1. A) Der Hersteller, fm Büromöbel GmbH fm Büromöbel Österreich GmbH Glaßdorfer Str. 24 Stelzhamerstr. 25 26219 Bösel 4843 Ampflwang - Österreich erklärt in alleiniger Verantwortung, dass die Maschine, Bezeichnung: Sitz- / Steharbeitstische Serie / Model: move2.0... -
Seite 20: Störungen Und Fehlermeldungen
7. Störungen und Fehlermeldungen Problem Behandlung Empfohlener Austausch Komponente mit beschädigtem Beschädigtes Kabel Identifizierte Komponente/ Kabel Kabel identifizieren und ersetzen Steckdosen testen Grünes Kontrollämpchen an der Steuerung leuchtet nicht Netzkabel neu einstecken Steuerung und Stromkabel 1.„Auf“-Taste am Handschalter drücken und auf ein Klicken der Steu- erung achten 2.„Ab“-Taste am Handschalter drücken und auf ein Klicken der Steu-... - Seite 21 Fehlercode Beschreibung Situation Aktion Reset ist unvollständig in Drücke die „Auf“- und „Ab“- kein Ton Reset unvollständig den letzten 10mm (Taster zu Tasten bis der Reset ausge- früh losgelassen) führt ist (ein Ton erklingt) Etwa 5 Minuten warten; da- zu lange Nutzungs- Betriebszeit übersteigt die 3 Töne nach kann der Tisch wieder...
- Seite 22 7. Störungen und Fehlermeldungen Fehlercode Beschreibung Situation Aktion 1. Reset durchführen Der Hallsensor von Motor 1 2. Wenn kein Reset möglich 1 langer Ton Kein Signal von M1 wird nicht erkannt oder das oder der Fehler wiederholt Signalkabel ist lose auftritt, ist das Tischbein 1 defekt.
- Seite 24 fm Büromöbel GmbH Glaßdorfer Str. 24 26219 Bösel – Deutschland Tel.: +49 - 4494 - 92 50 - 0 www.fm-bueromoebel.de info@fm-bueromoebel.de fm Büromöbel Österreich GmbH Stelzhamerstr. 25 4843 Ampflwang – Österreich Tel.: +43 - 7675 - 38 155 www.fm-bueromoebel.at info@fm-bueromoebel.at...
