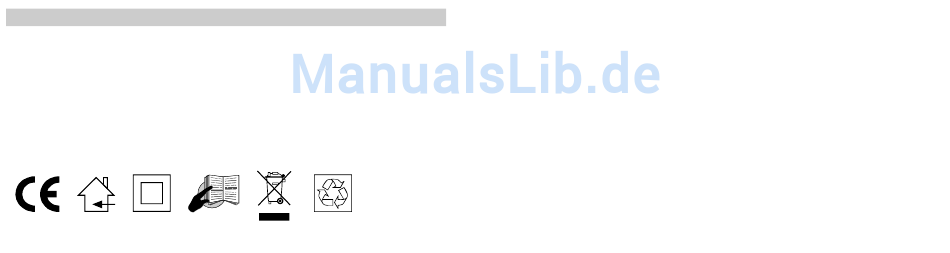

BC-1000 CHARGER
Bedienungsanleitung
BITTE LESEN SIE DIESE ANLEITUNG SORGFÄLTIG UND VOLLSTÄNDIG
BEVOR SIE DEN „ICHARGER" BENUTZEN.
BEWAHREN SIE DIE ANLEITUNG FÜR SPÄTERE NUTZUNG AN EINEM
SICHEREN ORT AUF.
Achtung: Bitte beachten Sie die Sicherheits- und Pflegeanweisungen in dieser
Anleitung. Beachten Sie auch die Sicherheitshinweise auf dem Gerät, der
Anleitung und der Verpackung.
1
Werbung
Verwandte Anleitungen für La Crosse BC-1000
Inhaltszusammenfassung für La Crosse BC-1000
- Seite 1 BC-1000 CHARGER Bedienungsanleitung BITTE LESEN SIE DIESE ANLEITUNG SORGFÄLTIG UND VOLLSTÄNDIG BEVOR SIE DEN „ICHARGER“ BENUTZEN. BEWAHREN SIE DIE ANLEITUNG FÜR SPÄTERE NUTZUNG AN EINEM SICHEREN ORT AUF. Achtung: Bitte beachten Sie die Sicherheits- und Pflegeanweisungen in dieser Anleitung. Beachten Sie auch die Sicherheitshinweise auf dem Gerät, der...

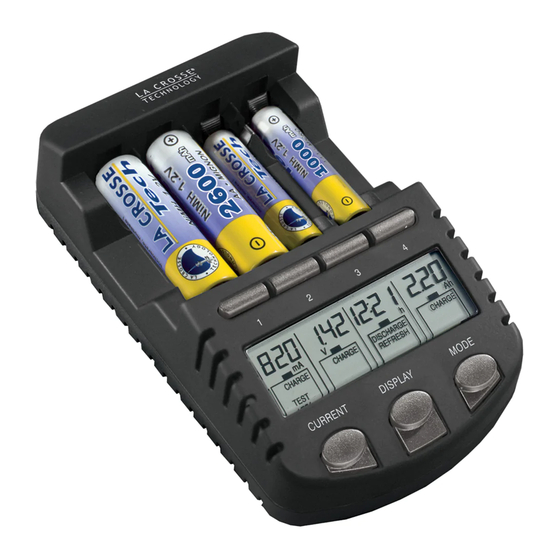

- Seite 2 EINLEITUNG: Herzlichen Glückwunsch zum Kauf dieses intelligenten Ladegerätes, das schnelles und optimales Laden Ihrer “AA“- und “AAA“-Akkus ermöglicht. Mit der Lade-, der Entlade-, der Auffrischungs- und der Kapazitätstestfunktion sowie einzelner LCD-Anzeigen für die Ladeschächte ist dieses Ladegerät zuverlässig, benutzerfreundlich und ideal für den Gebrauch im Haus, Büro oder auf Reisen.
- Seite 3 ACHTUNG: Das Ladegerät ist auf die ausschließliche Verwendung mit wieder aufladbaren NiCd- und NiMH-Akkus beschränkt. Benutzen Sie dieses Ladegerät niemals mit anderen Batterie-Technologien wie z. B. Alkaline, Lithium oder anderen nicht genannten Typen. Das Ladegerät sollte nur in Innenräumen und bei normalen Bedingungen genutzt werden. Befolgen Sie immer die Lade-Anweisungen zu Ihrem speziellen Akku und beachten Sie den empfohlenen Ladestrom.
- Seite 4 FUNKTIONSMERKMALE: Lädt wieder aufladbare Akkus mit unterschiedlichen Strömen. Der Ladestrom kann bis zu 1500 mAh, bei Ladung von zwei Akkus bis zu 1800 mAh eingestellt werden. Schnell-Ladung – benötigt 70 min zur Ladung von 2000 mAh-Akkus. Separate LCD-Anzeige für jeden Ladeschacht. ...
- Seite 5 LIEFERUMFANG: Ladegerät Netzteil Jeweils 4 Stück Akkuadapter Typ Baby (C) und Typ Mono (D) Tragetasche Jeweils 4 Stück wieder aufladbare Akkus Typ Mignon (AA) Bedienungsanleitung Adapteraufsatz für Deutschland...
- Seite 6 Adapteraufsatz für Deutschland Schieben Sie den Adapteraufsatz vorsichtig auf den Adapter bis dieser einrastet. Zum Abnehmen/Wechsel: Nach oben drücken und Adapteraufsatz abnehmen...
- Seite 7 FUNKTIONSTASTEN: Es gibt drei einfach zu bedienende Funktionstasten und vier Ladeschachttasten: Ladeschacht - Tasten Strom-Taste Modus-Taste (CURRENT) (MODE) Anzeige-Taste (DISPLAY) Ladeschachttasten Drücken Sie diese Tasten, um einen einzelnen Schacht für die Einstellung der Ladefunktionen und/oder der Anzeigefunktionen auszuwählen.
- Seite 8 MODE-Taste (Modus) Zuerst muss die „MODE“- Taste gedrückt und für rund eine Sekunde gehalten werden. Anschließendes Drücken der „MODE“- Taste, ermöglicht den Wechsel zwischen dem “Charge“, “Discharge”, “Test” und “Refresh“ Modus. Um eine Funktion für einen einzelnen Akku zu wählen, drücken Sie zuerst die zugehörige Ladeschachttaste und dann die “MODE“-Taste.
-
Seite 9: Funktionen Des Ladegeräts
FUNKTIONEN DES LADEGERÄTS Folgende Funktionen können Sie wählen: Laden wieder aufladbarer Akkus (CHARGE) – nachdem der Akku voll aufgeladen ist, wird automatisch auf Erhaltungsladung umgestellt. Entladen der Akkus mit anschließendem Laden (DISCHARGE) – um den “Memory Effekt“ zu minimieren Auffrischen wieder aufladbarer Akkus (REFRESH) – um einen Akku wieder auf seine maximale Kapazität zu bringen, wird er so oft geladen und entladen, bis keine weitere Kapazitätssteigerung zu erkennen ist. - Seite 10 Bei Ladung von zwei Akkus in Bei Ladung von zwei Akkus in Schacht 1 und 4 beträgt der Schacht 1 und 2 beträgt der maximale Ladestrom 1800 mA maximale Ladestrom 1000 mA...
- Seite 11 Bei Ladung von zwei Akkus in Bei Ladung von vier Akkus Schacht 2 und 3 beträgt der beträgt der maximale Ladestrom maximale Ladestrom 1000 mA 1000 mA In Tabelle1 können Sie die durchschnittliche Ladezeit für die verschiedenen Ladeströme finden.
- Seite 12 Tabelle 1. Ladezeiten mit verschiedenen Ladeströmen Akkuformat Akku-Kapazität Gewählter Durchschnittliche Ladestrom (mA) Ladezeit 1800 ~90 min 1500 ~1 hr 45 min 1000 ~2 hr 45 min 2700mAh ~3 hr 45 min ~5 hr 15 min ~13 hr 1800 ~70 min 1500 ~80 min 1000...
- Seite 13 Hinweis: Befolgen Sie immer die Anweisungen zum Akku und beachten Sie die den dafür maximal empfohlenen Ladestrom. Grundsätzlich wird ein Ladestrom von 200 mA empfohlen, wenn kein schnelles Laden notwendig ist. Dies ist ein sicherer und optimaler Wert für jeden Akku. Wenn das Netzteil mit der Stromversorgung verbunden wurde, wird zuerst die ...
-
Seite 14: Laden Der Akkus
LADEN DER AKKUS Nachdem das Netzteil mit einer Stromquelle verbunden und ein Akku eingelegt wurde, wird die Akkuspannung (z. B. “1.39V”) für 4 Sekunden angezeigt. Anschließend wird “200 mA Charge” (Voreinstellung: Laden mit 200 mA) für weitere 4 Sekunden angezeigt. Sollten keine anderen Einstellungen ausgewählt werden, so beginnt danach der Ladevorgang mit 200 mA. - Seite 15 Ladestrom 200 mA Wenn innerhalb von 8 Sekunden keine weitere Taste gedrückt wird, blinkt das Display einmal, um zu signalisieren, dass Ladefunktion die Einstellungszeit abgelaufen ist und das gewählte Ladeprogramm beginnt. Während des Ladens können mit der “DISPLAY”-Taste die folgenden Anzeigen ausgewählt werden: Ladestrom (in mA), abgelaufene Zeit (in hh:mm), Anschluss-Spannung (in V) und geladene Kapazität (in mAh oder Ah) (siehe dazu Tabelle 4).
- Seite 16 “Full” wird angezeigt, wenn der Akku voll geladen ist. Hinweis: Der Ladestrom kann während des Ladens nicht verändert werden. Damit wird ein versehentliches Verstellen des Ladestroms verhindert, während Einstellungen für einen anderen Ladeschacht vorgenommen werden. Entfernen Sie den Akku und legen Sie ihn erneut ein, um einen anderen Ladestrom wählen zu können.
- Seite 17 drücken zuerst eine Ladeschachttaste und anschließend die “MODE“- Taste (für individuelle Einstellungen eines Akkus). 8 Sekunden nachdem die letzte Taste gedrückt wurde blinkt das Display ein Mal, um zu signalisieren, dass die Einstellungszeit abgelaufen ist und der neu gewählte Ladevorgang beginnt. Sollte es zu einer Überhitzung (Temperaturen über 53°C, gewöhnlich ausgelöst durch ...
- Seite 18 Wenn das Ladegerät und / oder die Akkus eine zu hohe Temperatur erreichen sollten oder das Ladegerät ein problematisches Ladesignal in seiner Schaltung erkannt hat, wird der Lade- oder Entladevorgang sofort für alle Kanäle gestoppt . Das Ladegerät und die laufenden Ladeprogramme werden anschließend automatisch zurückgesetzt.
- Seite 19 Hinweis: Zuerst muss die „MODE“- Taste gedrückt und für rund eine Sekunde gehalten werden. Anschließendes Drücken der „MODE“- Taste, ermöglicht den Wechsel zwischen dem “Charge“, “Discharge”, “Test” und “Refresh“ Modus. Die Höhe des Entladestroms beträgt die Hälfte des nachfolgenden Ladevorgangs mit einer ...
- Seite 20 Das Auffrischen beginnt damit, die Akkus zu entladen, um sie anschließend wieder zu laden. Dieser Zyklus wird vom Gerät so oft wiederholt, bis keine weitere Steigerung der Kapazität zu erwarten ist. Entladestrom 250 mA Auffrischen (der Akku wird entladen) Hinweis: Durch Drücken der “MODE”...
- Seite 21 Zuerst muss die „MODE“- Taste gedrückt und für rund eine Sekunde gehalten werden. Anschließendes Drücken der „MODE“- Taste, ermöglicht den Wechsel zwischen dem “Charge“, “Discharge”, “Test” und “Refresh“ Modus. Je nach gewähltem Entladestrom kann es mehrere Tage dauern, bis der “Refresh“-Prozess ...
- Seite 22 Hinweis: Nachdem der Testmodus ausgewählt wurde, kann innerhalb von 8 Sekunden nach Einlegen der Akkus mit der “CURRENT”- Taste der Ladestrom gewählt werden. Die Höhe des anschließenden Entladestroms beträgt dann die Hälfte des gewählten Ladestroms (siehe Tabelle 3). (Zuerst muss die „MODE“- Taste gedrückt und für rund eine Sekunde gehalten werden.
- Seite 23 Die Akkukapazität (in mAh) wird angezeigt, nachdem der Test- modus abgeschlossen ist. Sollte die Stromversorgung unterbrochen werden während sich das Gerät im Lademodus befindet, stellt sich der „Charger“ nach Wiederherstellung der Stromversorgung automatisch auf “Charge“ (Laden) mit 200 mA ein. Dies passiert unabhängig davon welche Ladefunktion (Charge, Discharge, Refresh oder Test) vorher gewählt wurde.
- Seite 24 ANZEIGEMODI Während den einzelnen Ladefunktionen kann zwischen verschieden Anzeigemodi gewählt werden, die Auskunft über den Zustand der Akkus geben (siehe Tabellen 4 bis 7 unten). Verschiedene Anzeigearten: Ladestrom, Zeit, Spannung und Kapazität Verschiedene Ladefunktionen...
- Seite 25 Tabelle 4. Anzeigen während des Ladens (Charge – Funktion) Verschiedene Anzeigen (wechseln mit der DISPLAY-Taste) Zustand im CHARGE - Kapazität Spannung (V) Strom (mA) *Zeit (hh:mm) Modus (mAh/ Ah) Während des Ladestrom Ladens Aktuelle abgelaufene geladene Akkuspannung Ladezeit Kapazität Ladevorgang Erhaltungsladungs- beendet strom...
- Seite 26 Tabelle 5. Anzeigen während des Entladens (DISCHARGE – Funktion) Verschiedene Anzeigen (wechseln mit der DISPLAY-Taste) Zustand im DISCHARGE - Kapazität Spannung (V) Strom (mA) *Zeit (hh:mm) Modus (mAh/ Ah) Kapazität Während des abgelaufene Entladestrom während des Entladens Entladezeit Entladens Aktuelle Während des Akkuspannung Ladestrom...
- Seite 27 Tabelle 6. Verschiedene Anzeigen während des Auffrischens (REFRESH – Funktion) Verschiedene Anzeigen (wechseln mit der DISPLAY-Taste) Zustand im REFRESH - Kapazität Spannung (V) Strom (mA) *Zeit (hh:mm) Modus (mAh/ Ah) Kapazität Während des Aktuelle abgelaufene Entladestrom während des Entladens Akkuspannung Entladezeit Entladens ermittelte...
- Seite 28 Tabelle 7. Verschiedene Anzeigen während des Testmodus (TEST – Funktion) Verschiedene Anzeigen (wechseln mit der DISPLAY-Taste) Zustand im Kapazität TEST - Modus Spannung (V) Strom (mA) *Zeit (hh:mm) (mAh/ Ah) Während des abgelaufene “--- mAh” Ladestrom Ladens Ladezeit Während des abgelaufene “--- mAh”...
-
Seite 29: Die Adapter Für Akkus Von Typ C Und Typ D (Zubehör)
Hinweis: *Dauert ein Ladevorgang länger als 20 Stunden, so beginnt die Zeitanzeige wieder bei 00:00 (z. B., wird 1:45 angezeigt, wenn ein Akku 21 h und 45 min geladen wurde) Sollte die Stromversorgung unterbrochen werden während sich das Gerät im Lademodus ... - Seite 30 Ein AA -Akku in einem Ein AA -Akku in einem Adapter vom Typ D (vorher muss der Akku in den “C”-Adapter, Adapter vom Typ C dann in den “D”-Adapter eingelegt werden) Stellen Sie sicher, dass der Akku mit der richtigen Polarität eingelegt und der Zusammenbau der Adapter korrekt ist.
-
Seite 31: Pflege Und Instandhaltung
Hinweis: Der Adapter sollte nicht mehr benutzt werden, wenn Risse oder sonstige Defekte am Adapter festgestellt werden oder bei dessen Einsatz in bestimmten elektrischen Geräten unerwünschte Gerüche auftreten. PFLEGE UND INSTANDHALTUNG: Extreme Temperaturen und Vibrationen sollten vermieden werden, da diese das Ladegerät ... -
Seite 32: Technische Daten
TECHNISCHE DATEN: Eingangsspannung für AC/DC-Adapter 100-240 VAC Ladestrombereich 200 mA - 1800 mA Maximale Ladekapazität (Kapazität der Akkus) 3000 mAh Abmessungen (L x B x W) des Ladegeräte 75 x 129 x 37,2 mm HAFTUNGSAUSSCHLUSS: Der Hersteller und Lieferant übernimmt keine Haftung für falsche oder unsachgemäße ... -
Seite 33: Sicherheitsanweisungen
Die Vervielfältigung dieser Anleitung oder Teilen daraus darf nur mit schriftlicher Erlaubnis des Herstellers erfolgen. SICHERHEITSANWEISUNGEN: Beachten Sie bitte die nachfolgenden Sicherheitsanweisungen: Benutzen Sie, wie in der Anleitung beschrieben, ausschließlich NiCd oder NiMH Akkus! Das Gerät ist nicht für den Betrieb im Freien zugelassen. Schützen Sie es vor hoher ... - Seite 34 Öffnen und Zerlegen Sie das Gerät nicht, da anderenfalls die Gefahr für einen elektrischen Schlag oder Feuer besteht.
