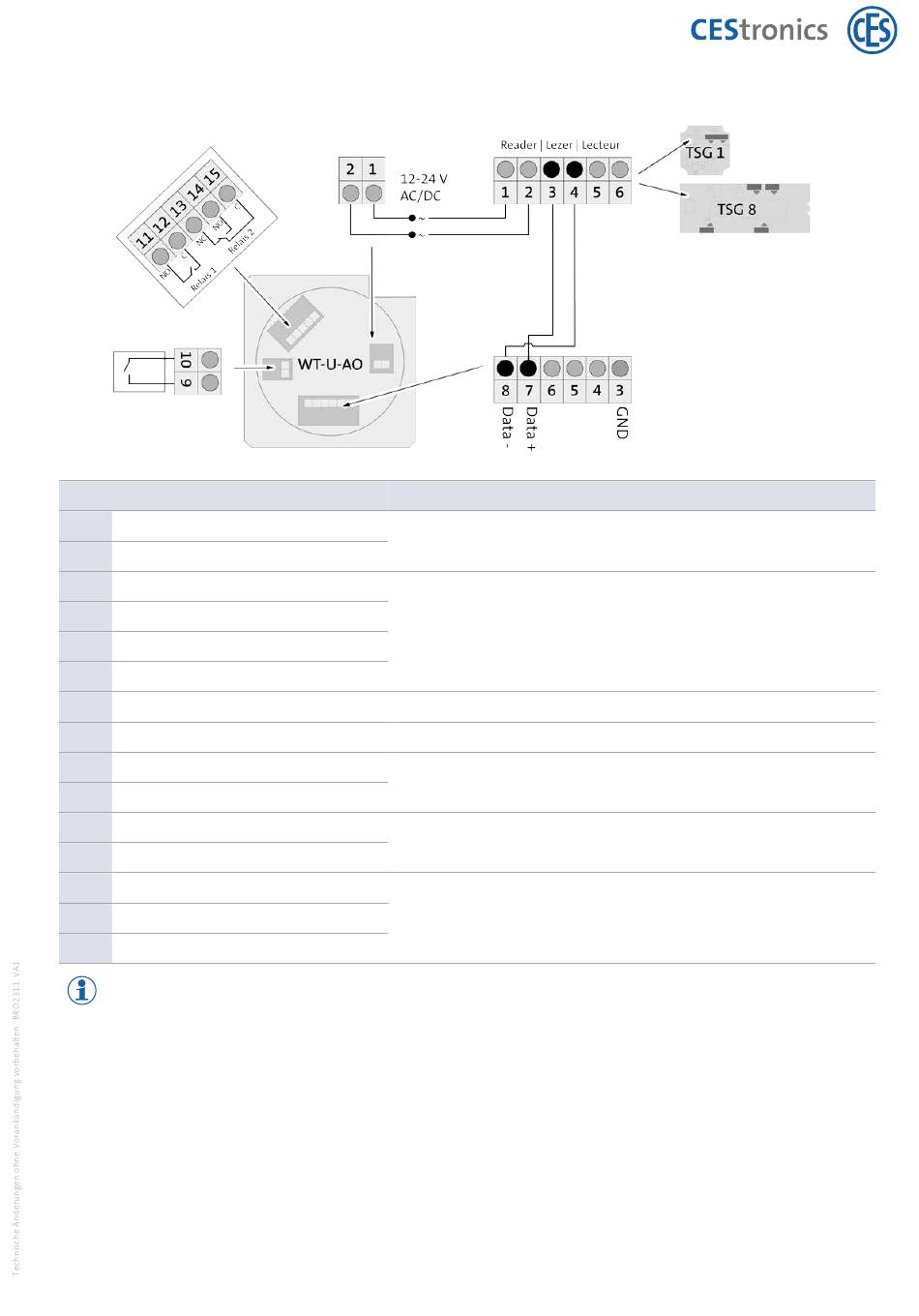

5.2 Verbindung von Leser WT-U-AO und Türsteuerung
Nr. Anschluss
1 Stromversorgung
2 Stromversorgung
3 GND (Ground)
4 TxD (Transmit Data)
5 RxD (Recieve Data)
6 VCC (Versorgungsspannung 12-24 V)
7 RS485
8 RS485
9 Anschluss für potentialfreien Kontakt
10 Anschluss für potentialfreien Kontakt
11 Relais 1 - Relaisanschluss NO
12 Relais 1 - Relaisanschluss C
13 Relais 2 - Relaisanschluss NC
14 Relais 2 - Relaisanschluss NO
15 Relais 2 - Relaisanschluss C
Sie benötigen für die Verbindung der Anschlüsse den Kabeltyp J-Y(St)-Y 2 x 2 x 0,6 mm oder vergleichbare
(Kabeldurchmesser größer als 0,6 mm sind ebenfalls verwendbar).
www.ces.eu
Hinweis
12-24 V AC/DC
Verbindung von Steuerung zu Reader
Data +
Data -
Schalteingang für die Auslösung des Wandterminals per Taster o.ä.
Schaltausgang zum Ansteuern von Motorzylindern, Türöffnern o.ä.
Schaltleistung: 40 V AC/DC , 500 mA
Schaltausgang zum Ansteuern von Motorzylindern, Türöffnern o.ä.
Schaltleistung: 40 V AC/DC , 500 mA
