topcraft 2002 Bedienungsanleitung
Verwandte Anleitungen für topcraft 2002
Inhaltszusammenfassung für topcraft 2002
- Seite 1 BEDIENUNGSANLEITUNG ACHTUNG: Das Gerät nicht in Betrieb nehmen, ohne die Bedienungsanleitung gelesen zu haben.
- Seite 2 Wir danken Ihnen, daß Sie sich für diesen Hochdruckreiniger entschieden haben. Dieser Hochdruckreiniger eignet sich ideal zum Reinigen von Fahrzeugen, Fassaden, Terrassen, Gartengeräten, Werkzeu- gen. Er ist nicht für gewerblichen Einsatz gebaut. Mit dem Kauf haben Sie einen Anspruch auf die nachstehend aufgeführten Serviceleistungen erworben: •...
- Seite 3 Lesen Sie bitte diese Bedienungsanleitung vor in Betrieb nehmen Ihres Gerätes und beachten Sie besonders die Sicherheitshinweise! Die an dem Gerät angebrachten Warn– und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb. Neben den Hinweisen in der Betriebsanleitung sind die allge- meinen Sicherheits–...

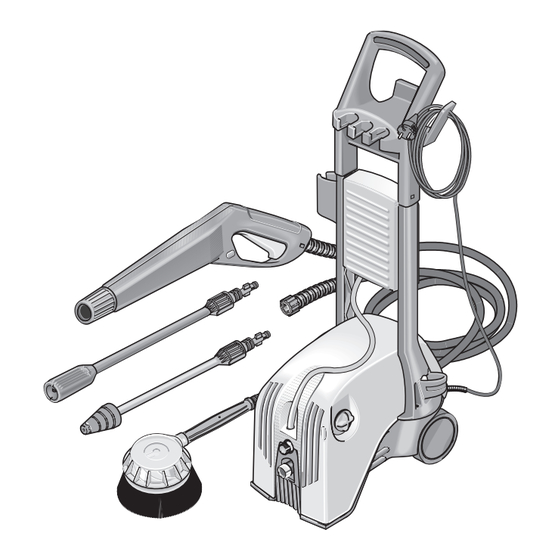

- Seite 4 Gerät auspacken Prüfen Sie den Lieferumfang! Fehlen Teile oder stellen Sie eine Beschädigung fest, dann wenden Sie sich umgehend (bis spätestens 1 Woche nach Kaufdatum) an unser Servicetelefon. Packliste 1 Hochdruckreiniger A - Anschlußnippel für Reinigungsmittel-Saugschlauch B - Geräteschalter (EIN /AUS) C - Hochdruckausgang D - Wasseranschluß...
- Seite 5 Transportgriff montieren 1. Stecken Sie die beiden Holme auf die Aufnahmen am Gerät. 2. Montieren Sie den Reinigungsmitteltank zwischen den Holmen. 3. Stecken Sie den Transportgriff auf die beiden Holme. 4. Befestigen Sie alles mit den mitgelieferten Schrauben. 5. Stecken Sie den Reinigungsmittelsaugschlauch mit dem Filter in den Reinigungsmitteltank.
- Seite 6 Sicherheitshinweise • Das Gerät und das Zubehör vor Benutzung auf ordnungsgemäßen Zu- stand und Betriebssicherheit prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden. • Das Gerät muß einen standfesten Untergrund haben. • Der Betrieb in explosionsgefährdeten Räumen ist untersagt. •...
- Seite 7 Inbetriebnahme 1. Ziehen Sie die Klammer aus der Handspritzpistole (A/B). Stecken Sie den Hochdruckschlauch in die Handspritzpistole (C). Drücken Sie die Klammer zurück in die Handspritzpistole und sichern Sie damit den Hochdruckschlauch (D). 2. Drücken Sie ein Strahlrohr (oder die Waschbürste) in den Bajonettan- schluß...
- Seite 8 Betrieb mit Hochdruck Strahlrohr mit Druckregulierung Den Arbeitsdruck können Sie stufenlos einstellen, indem Sie das Strahlrohr außen verdrehen (+ / - ). Strahlrohr mit Rotordüse Ein mit hoher Drehzahl rotierender Rundstrahl erzeugt einen hohen Auf- pralldruck und dadurch ein gutes Reinigungsergebnis, bei hartnäckigen Verschmutzungen.
- Seite 9 Betrieb mit rotierender Waschbürste Die rotierende Waschbürste ist besonders für die Autoreinigung geeignet. 1. Befestigen Sie die Waschbürste auf der Handspritzpistole. 2. siehe «Betrieb mit Hochdruck» Punkt 2. und Punkt 3. Betrieb mit Reinigungsmittel 1. Befestigen Sie das Strahlrohr mit Druckregulierung auf der Handspritzpistole und stellen Sie das Strahlrohr auf Niederdruck.
- Seite 10 Betrieb beenden 1. Schalten Sie das Gerät aus. 2. Ziehen Sie den Netzstecker aus der Steckdose. 3. Schließen Sie den Wasserzulauf und trennen Sie das Gerät vom Wasseranschluß. 4. Ziehen Sie den Hebel der Pistole (A), bis das Gerät drucklos ist und sichern Sie den Hebel mit der Sicherungsraste (B) gegen unbeab- sichtigtes Öffnen.
- Seite 11 Pflege und Wartung Vor dem Reinigen und Warten das Gerät ausschalten und den Netzstecker ziehen! Monatlich oder bei Bedarf Reinigen Sie das Sieb im Wasseranschluß. Schrauben Sie das Kupplungsteil vom Wasseranschluß ab. Ziehen Sie den Wasserfilter mit einer Flachzange heraus. Reinigen Sie den Reinigungsmittelfilter.
- Seite 12 Kundendienst / Abholservice Falls die Störungshilfen nicht zu dem gewünschten Ergebnis führen, bedienen Sie sich unserer Hotline (gilt nur für Deutschland). • SERVICE TELEFON 0 18 05 / 23 58 12 (Montag - Freitag 8 -17 Uhr) • SERVICE FAX 0 18 05 / 23 58 11 Dort erhalten Sie Informationen zum Abholservice für die Reparatur.
- Seite 13 Technische Daten Stromanschluß Wartungsfreier Induktionsmotor S p a n n u n g ..................2 3 0 - 2 4 0 V S t r o m a r t ....................1 ~ 5 0 H z A n s c h l u ß l e i s t u n g ................... 1 , 9 k W Netzsicherung (träge) ................
- Seite 14 EG Konformitätserklärung Hiermit erklären wir, daß die nachfolgend bezeichnete Maschine auf- grund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr ge- brachten Ausführung den einschlägigen grundlegenden Sicherheits– und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklä- rung ihre Gültigkeit.
-
Seite 16: Garantie
GARANTIE bis 29. 02. 2004 Sollte Ihr Gerät während der Garantiezeit nicht störungsfrei arbeiten, senden Sie es bitte zurück. Beauftragen Sie dazu den Abhol-Service. Für die Abholung halten Sie bitte Ihr Gerät versandbereit, im Original- karton, transportfähig verpackt. Sie erhalten dann einen reparierten oder einen neuen Hochdruckrei- niger Top Craft kostenlos zurück.
