topcraft 2001 Bedienungsanleitung
Verwandte Anleitungen für topcraft 2001
Inhaltszusammenfassung für topcraft 2001
- Seite 1 BEDIENUNGSANLEITUNG ACHTUNG: Das Gerät nicht in Betrieb nehmen, ohne die Bedienungsanleitung gelesen zu haben.
- Seite 2 Wir danken Ihnen, daß Sie sich für diesen Hochdruckreiniger entschieden haben. Dieser Hochdruckreiniger eignet sich ideal zum Reinigen von Fahrzeugen, Fassaden, Terrassen, Gartengeräten, Werkzeu- gen. Er ist nicht für gewerblichen Einsatz gebaut. Mit dem Kauf haben Sie einen Anspruch auf die nachstehend aufgeführten Serviceleistungen erworben: •...
- Seite 3 Lesen Sie bitte diese Bedienungsanleitung vor in Betrieb nehmen Ihres Gerätes und beachten Sie besonders die Sicherheitshinweise! Die an dem Gerät angebrachten Warn– und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb. Neben den Hinweisen in der Betriebsanleitung sind die allge- meinen Sicherheits–...

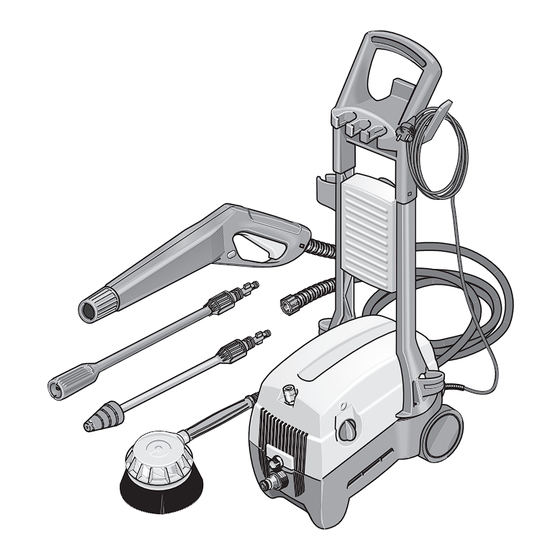

- Seite 4 Gerät auspacken Prüfen Sie den Lieferumfang! Fehlen Teile oder stellen Sie eine Beschädigung fest, dann wenden Sie sich umgehend (bis spätestens 1 Woche nach Kaufdatum) an unser Servicetelefon. Packliste 1 Hochdruckreiniger A - Reinigungsmittel-Saugschlauch mit Filter B - Geräteschalter (EIN /AUS) C - Hochdruckausgang D - Wasseranschluß...
- Seite 5 Transportgriff montieren 1. Stecken Sie die beiden Holme auf die Aufnahmen am Gerät. 2. Montieren Sie den Reinigungsmitteltank zwischen den Holmen. 3. Stecken Sie den Transportgriff auf die beiden Holme. 4. Befestigen Sie alles mit den mitgelieferten Schrauben. Elektrischer Anschluß Niemals defektes Netz- oder Verlängerungskabel verwenden.
- Seite 6 Sicherheitshinweise • Das Gerät und das Zubehör vor Benutzung auf ordnungsgemäßen Zustand und Betriebssicherheit prüfen. Falls der Zustand nicht ein- wandfrei ist, darf es nicht benutzt werden. • Das Gerät muß einen standfesten Untergrund haben. • Der Betrieb in explosionsgefährdeten Räumen ist untersagt. •...
- Seite 7 Inbetriebnahme 1. Ziehen Sie die Klammer aus der Handspritzpistole (A/B). Stecken Sie den Hochdruckschlauch in die Handspritzpistole (C). Drücken Sie die Klammer zurück in die Handspritzpistole und sichern Sie damit den Hochdruckschlauch (D). 2. Drücken Sie ein Strahlrohr (oder die Waschbürste) in den Bajonettanschluß der Handspritzpistole (A) und drehen Sie es danach um 90°...
- Seite 8 Betrieb mit Hochdruck Strahlrohr mit Druckregulierung Den Arbeitsdruck können Sie stufenlos einstellen, indem Sie das Strahlrohr außen verdrehen (+ / - ). Strahlrohr mit Rotordüse Ein mit hoher Drehzahl rotierender Rundstrahl erzeugt einen hohen Auf- pralldruck und dadurch ein gutes Reinigungsergebnis, bei hartnäckigen Ver- schmutzungen.
- Seite 9 Betrieb mit rotierender Waschbürste Die rotierende Waschbürste ist besonders für die Autoreinigung geeignet. 1. Befestigen Sie die Waschbürste auf der Handspritzpistole. 2. siehe «Betrieb mit Hochdruck» Punkt 2. und Punkt 3. Betrieb mit Reinigungsmittel 1. Befestigen Sie das Strahlrohr mit Druckregulierung auf der Handspritzpi- stole und stellen Sie das Strahlrohr auf Niederdruck.
- Seite 10 Betrieb beenden 1. Schalten Sie das Gerät aus. 2. Ziehen Sie den Netzstecker aus der Steckdose. 3. Schließen Sie den Wasserzulauf und trennen Sie das Gerät vom Wasseranschluß. 4. Ziehen Sie den Hebel der Pistole (A), bis das Gerät drucklos ist und sichern Sie den Hebel mit der Sicherungsraste (B) gegen unbeabsich- tigtes Öffnen.
- Seite 11 Pflege und Wartung Vor dem Reinigen und Warten das Gerät ausschalten und den Netzstek- ker ziehen! Monatlich oder bei Bedarf Reinigen Sie das Sieb im Wasseranschluß. Schrauben Sie das Kupplungsteil vom Wasseranschluß ab. Ziehen Sie den Wasserfilter mit einer Flachzange heraus. Reinigen Sie den Reinigungsmittelfilter.
- Seite 12 Kundendienst / Abholservice Falls die Störungshilfen nicht zu dem gewünschten Ergebnis führen, bedienen Sie sich kostenlos unserer Hotline (gilt nur für Deutschland). • SERVICE TELEFON 0 18 05 / 23 58 12 (Montag - Freitag 8 -17 Uhr) • SERVICE FAX 0 18 05 / 23 58 11 Dort erhalten Sie Informationen zum Abholservice für die Reparatur.
- Seite 13 Technische Daten Stromanschluß Wartungsfreier Induktionsmotor Spannung ................230 V Stromart ................1~50 Hz Anschlußleistung ..............1,9 kW Netzsicherung (träge) .............. 10 A Schutzklasse ................1 Wasseranschluß Zulauftemperatur (max.) ............40 °C Zulaufmenge (min.) ..............500 l/h Zulaufdruck (max.) ..............12 bar Zulaufschlauch - Länge (min.) ..........
- Seite 14 EG Konformitätserklärung Hiermit erklären wir, daß die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheits- anforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.
- Seite 15 Notizen...
-
Seite 16: Garantie
GARANTIE bis 28. 02. 2003 Sollte Ihr Gerät während der Garantiezeit nicht störungsfrei arbei- ten, senden Sie es bitte zurück. Beauftragen Sie dazu den Abhol- Service. Für die Abholung halten Sie bitte Ihr Gerät versandbereit, im Originalkarton, transportfähig verpackt, komplett mit allem Zubehör. Sie erhalten dann einen reparierten oder einen neuen Hochdruckrei- niger Top Craft kostenlos zurück.
