Verwandte Anleitungen für EL FUEGO Villach
Inhaltszusammenfassung für EL FUEGO Villach

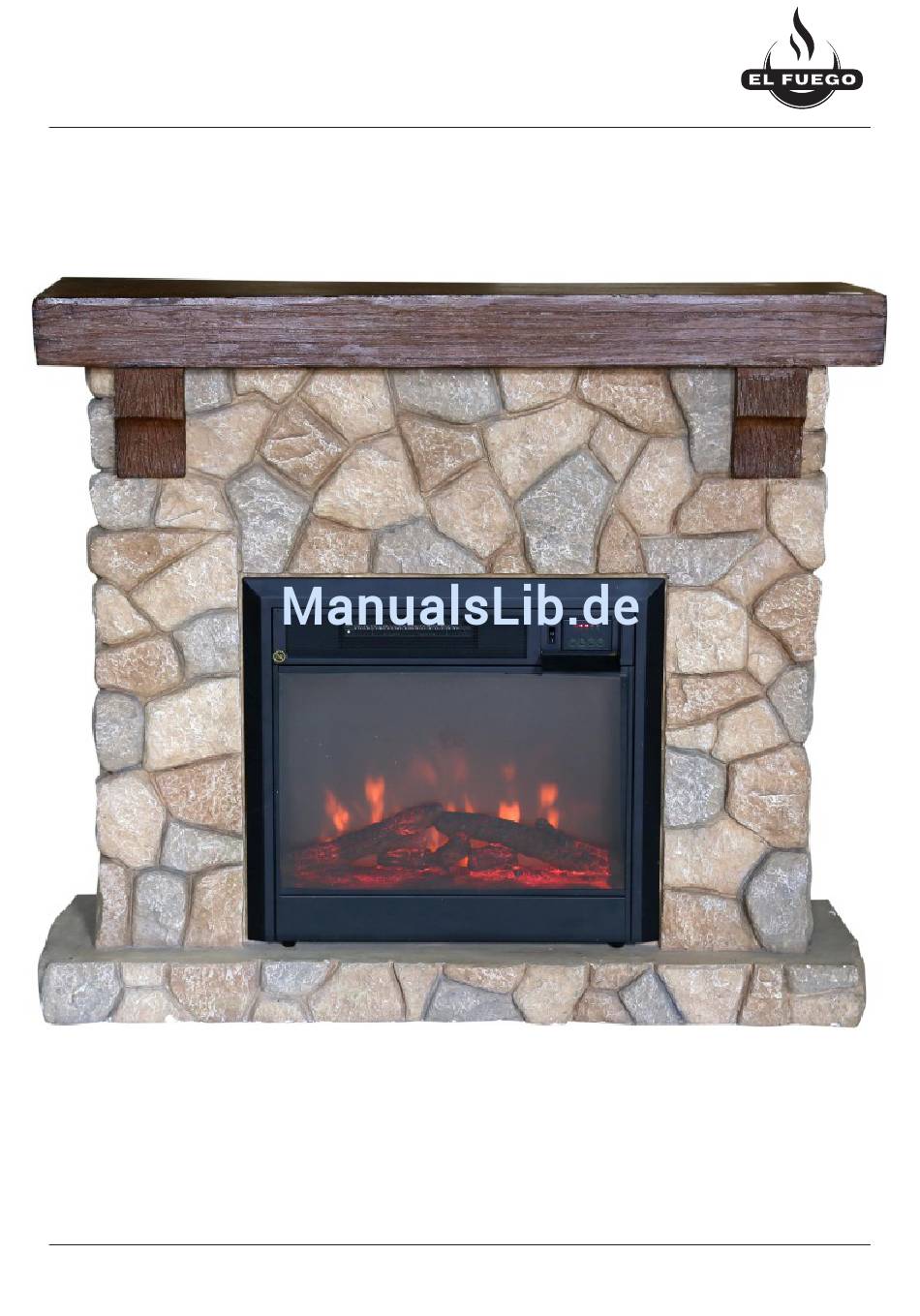

- Seite 1 ® EL FUEGO® Elektrokamin Handbuch Modell: Villach Artikelnummer: AY0623 Typkennung: EA0045 Importeur: ARTE Living GmbH - Bosch-Ring 13 - 91161 Hilpoltstein, Deutschland...
-
Seite 2: Leitfaden Zum Raschen Nachschlagen
Leitfaden zum raschen Nachschlagen I. Bitte überprüfen Sie die folgenden Punkte vor der Installation: 1. Die Nennspannung und die Stromversorgung des Elektrokamins stimmen überein; 2. Der Regler der Flammenhelligkeitsregelung ist eingeschaltet und auf MAX eingestellt; 3. Die Glühbirne des Elektrokamins muss in einem guten Zustand sein. Bitte beachten Sie den Abschnitt “WARTUNG”. II. -
Seite 3: Wichtige Daten
Erinnerung 1. Es ist ratsam, den Elektrokamin in der Nähe der Steckdose zu platzieren, um die Installation zu vereinfachen. 2. Dieser Elektrokamin darf nicht direkt an der Wand installiert werden. Platzieren Sie das Gehäuse in der gewünschten Position auf dem Boden in der Nähe der Wand. Der Raum muss größer sein als die folgenden Maße: Spezifikation des Kerns Spezifikation der Modell... -
Seite 4: Wartung
6. Beim Abschalten des Elektrokamins schalten Sie alle Schalter ab und ziehen Sie den Netzstecker aus der Steckdose. 7. Der Elektrokamin dar nicht im Freien verwendet werden. 8. Der Elektrokamin darf nicht in einer feuchten Umgebung, wie z.B. im Bad oder in der Nähe einer Waschmaschine arbeiten. - Seite 5 Warnung Um Verbrennungen zu verhindern, warten Sie bitte nach dem Abschalten des Stromes ca. 5 Minuten, bis die Glühbirne abgekühlt ist. I. Daten der Glühbirnen: Es gibt zwei transparente Glühbirnen, der Lampenträger entspricht dem Modell E-14. Die Nennspannung beträgt AC 220-240 V, die Leistung 40 W. II.
-
Seite 6: Fernbedienung Und Systemsteuerung
Fernbedienung I. Fernbedienung und Systemsteuerung Es gibt 4 Schaltflächen auf dem Bedienfeld der Fernbedienung und des Elektrokamins. Die Schaltflächen mit gleichen Zeichen haben die gleiche Funktion. POWER: Die wichtigsten mechanischen Schalter des Elektrokamins. ON/OFF: Der Netzschalter des Elektrokamins. DIMMER: Zum Anpassen der Helligkeit der künstlichen Flamme und Holzkohle. LOW: Die Heizung arbeitet mit geringerem Energieverbrauch. -
Seite 7: Fehlerbehebung
Wenn keiner der Indikatoren leuchtet, bedeutet es, dass die Heizung nicht arbeitet. Wenn die Heizung im unteren Leistungsbereich arbeitet (das Licht leuchtet nicht), drücken Sie die LOW-Taste auf dem Bedienfeld oder Fernbedienung, um eine höhere Leistung zu erreichen. Drücken Sie die LOW-Taste auf dem Bedienfeld oder Fernbedienung nochmals, um die Heizung auszuschalten. - Seite 8 1- Das Paneel an der Option 1 Rückseite abschrauben. 2- Das Paneel abnehmen. 3- Überprüfen Sie, ob die Reflektoren irgendwelche Oberflächen berühren. Falls können Reflektoren bewegt oder leicht gebogen werden, um den Kontakt mit anderen Objekten zu vermeiden. 4- Paneel wieder anbringen.
- Seite 9 Option 2 2- Deckel abnehmen. 1- Schrauben Deckel lösen. 3- Überprüfen Sie, ob die Reflektoren irgendwelche Oberflächen berühren. Falls können 4- Überprüfen Sie, ob die Achse der Reflektoren Reflektoren bewegt oder leicht gebogen werden, um richtig justiert ist (kann durch starke Vibrationen den Kontakt mit anderen Objekten zu vermeiden.
- Seite 10 Sollte ein Wechsel des Elektromotors notwendig sein, gehen Sie bitte wie folgt vor. Vergewissern Sie sich bitte zuerst, ob Sie einen geeigneten Ersatz-Elektromotor zur Verfügung haben. 1：Kaminelement aus dem Mantel entnehmen. 2：Wie gezeigt die Fixierungsschrauben des Ornamentes entfernen. 3：Ornament entnehmen. 4：Wie gezeigt die Schrauben der Fixierungsleiste der Glasscheibe entfernen.
- Seite 11 7 ： Der Elektromotor liegt hinter dieser 8：Wie gezeigt die Schrauben entfernen, welche die Abdeckung. Abdeckung des Elektromotors fixieren. 9：Schrauben an beiden Seiten entfernen. 10 ： Wie gezeigt die Abdeckung samt Motor vorsichtig entnehmen. 11 ： Wie gezeigt Schrauben lösen und den 12: Neuen Elektromotor in die Abdeckung Elektromotor entnehmen.
-
Seite 12: Konformitätserklärung
Konzipierung und Bauart und in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Eine Modi kation jeglicher Art am Gerät führt zum Verlust der Gültigkeit dieser Erklärung. Modellnummer: Villach Artikelnummer: AY0623 Gerätekennung: EA0045 Einschlägige EG-Richtlinien:...
