PROUSER APR043DC Bedienungsanleitung

2 in 1 kabelloses rückfahr-kamerasystem & event recorder
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

2 IN 1 WIRELESS BACKUP CAMERA SYSTEM &
EVENT RECORDER
2 IN 1 KABELLOSES RÜCKFAHR-KAMERA-
SYSTEM & EVENT RECORDER
2 EN 1 SYSTEME DE CAMERA DE RECUL SANS
FIL & CAMERE DE SECURITE ROUTIERE
2 IN 1 DRAADLOOS ACHTERUITRIJCAMERA
SYSTEEM & DASHBOARDCAMERA
with / mit / avec / met 12cm / 4.3" monitor
APR043DC
CE 0560
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PROUSER APR043DC

Inhaltszusammenfassung für PROUSER APR043DC

  • Seite 1 SYSTEM & EVENT RECORDER 2 EN 1 SYSTEME DE CAMERA DE RECUL SANS FIL & CAMERE DE SECURITE ROUTIERE 2 IN 1 DRAADLOOS ACHTERUITRIJCAMERA SYSTEEM & DASHBOARDCAMERA with / mit / avec / met 12cm / 4.3” monitor APR043DC CE 0560...

  • Seite 14: Wichtige Sicherheitshinweise

    EINLEITUNG Der Artikel Pro-User APR043DC gehört zur Familie der zukunftsweisenden Auto-Rückfahr- Kamera-Systeme der Firma Pro-User-International Ltd. Die kabellose Pro User Rückfahr-Kamera mit Monitor ermöglicht es Ihnen hinter Ihr Auto, Ihren Anhänger oder Mini-Van zu sehen. Auch haben Sie die Möglichkeit mit der Frontkamera das Umfeld des Fahrzeuges bzw.

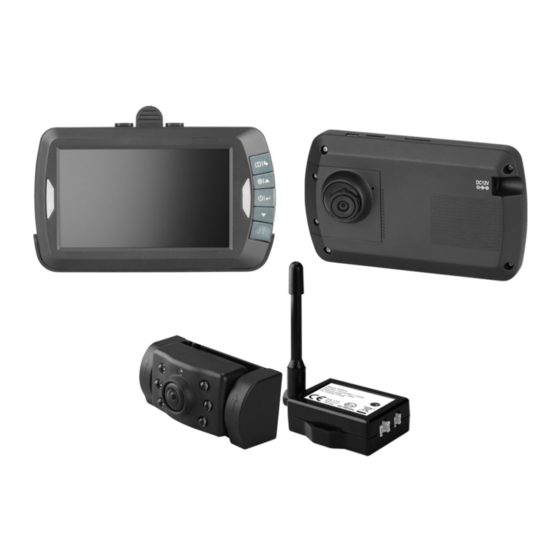

  • Seite 15 LIEFERUMFANG 1. Monitoreinheit 2. Kamera mit Befestigungsplatte 3. Sender 4. Installations-Material 5. Stromversorgungskabel für Monitor 6. Stromversorgungskabel für Sender...

  • Seite 16: Montage

    MONTAGE Aufgrund der Vielzahl an Fahrzeugtypen bitten wir Sie die nachfolgende Montageanleitung lediglich als generellen Leitfaden anzusehen. Bei fahrzeug- spezifischen Fragen wenden Sie sich bitte an Ihren Fahrzeughersteller. Montage der Kamera Die Kamera ist vertikal schwenkbar, um den Bildausschnitt gegebenenfalls anpassen zu können.
  • Seite 17 3. Befestigen Sie nun Ihr Nummernschild wieder auf dem Nummernschildhalter. 4. Suchen Sie nun eine Möglichkeit, das Anschlußkabel der Kamera durch die Karosserie Ihres Autos zur Stromzuleitung des Rückfahrlichtes zu führen. 5. Einige Fahrzeuge haben in der Nähe des Kennzeichens eine Kabeldurchführung, durch welche Sie das Kabel durchziehen können.
  • Seite 18 11. An Kontaktdose Rückfahr- scheinwerfers sind zwei Drähte befestigt. Meistens ist der negative Draht schwarz und der positive farbig. Wenn Sie unsicher sind, können Sie mit einem 12 V Multimeter (im Fachhandel erhältlich) prüfen, welcher Draht positiv bzw. negativ ist. Folgen Bedienungsanleitung des Multimeters für den sicheren Gebrauch.
  • Seite 19 Montage des Monitors Wenn Sie den passenden Platz zur Befestigung des Monitors gefunden haben, vergewissern Sie sich, dass Ihnen nicht die Sicht versperrt wird während der Fahrt. 1. Reinigen Sie die Stelle gründlich vor der Befestigung 2. Positionieren Sie den Sauger auf der von Ihnen gewählten Fläche 3.
  • Seite 20 System Test 1. Prüfen Sie, ob Sie das Massekabel der Autobatterie wieder befestigt haben. 2. Schalten Sie die Zündung Ihres Autos in die Zubehörposition (Das Fahrzeug nicht starten) 3. Ziehen Sie die Handbremse an und legen Sie den Rückwärtsgang ein. Das Rückfahrsystem sollte sich jetzt aktivieren.

  • Seite 21: Bedienung

    BEDIENUNG Das Produkt beinhaltet zwei Kamera-Systeme: A. Rückfahrkamera B. Event Recorder (Dashcam). Inklusive Batterie für unterbrechungsfreie Aufnahme (bis 5 Minuten) bei Stromunterbrechung. Der Monitor für die Rückfahrkamera schaltet sich automatisch an, wenn der Rückwärtsgang eingelegt wird. Menü / Zurück Pfeiltaste / Aufnahme Power / OK Pfeiltaste / Abspielen Hilfslinien...
  • Seite 22 Hilfslinien-Taste Dieses Kamerasystem kann dem Kamerabild Hilfslinien überlagern, welche Ihnen beim Einschätzen von Entfernungen zwischen Ihrem Fahrzeug und etwaigen Hindernissen helfen können. Durch Drücken der Hilfslinien-Taste können Sie diese ein- und ausblenden. B) Event Recorder Modus (wenn der Rückwärtsgang nicht eingelegt ist) “Pfeiltaste nach oben/ Aufnahme”: Im Event Recorder Modus drücken Sie •...
  • Seite 23 Menü Brightness (Helligkeit) Contrast Display (Kontrast) setup Colour (Farbe) Recording Aufnahme Einstellungen Dashcam setup System Systemeinstellungen Playback Verwalten der Aufnahmen...
  • Seite 24 Einstellungen für die Aufnahme: Die maximale Größe für jedes Video ist auf 256 MB begrenzt. Nach Erreichen dieser Schwelle wird eine neue Datei erzeugt, um die Aufnahme fortzusetzen. Auflösung für das Video Auflösung VGA (640*480) HD (1280*720) Einstellung des Aufnahmemodus Recording Aufnahmemodus AUTO start beim Einsschalten...
  • Seite 25 Systemeinstellungen: Formatierung der SD Card Formatierung System Auswahl der Sprache Sprache Einstellung für das automatische Ausschalten des Auto off LCD Monitors: 1 Min / 3 Min / 5 Min / Off Auslieferungszustand wieder System Reset herstellen Einstellung von Zeit und Datum Datum Version...

  • Seite 26: Technische Spezifikation

    TECHNISCHE SPEZIFIKATION Kamera Betriebsspannung 8-15V DC Stromaufnahme <150mA Bildaufnahme CMOS Pixel 640x480 Bildauflösung >330 Linse 2,4mm / F2,1 Kabelloser Transmitter (Sender) Übertragungsfrequenz 2414MHz Übertragungsdistanz (frei) <25m Haupteinheit mit LCD Monitor Betriebsspannung 8-15V DC Stromverbrauch min. <10mA Stromverbrauch max. <350mA Sichtbarer LCD Monitor 12cm / 4.3 inch Bildschirmauflösung 480x272...
  • Seite 52 NOTES...
  • Seite 53 NOTES...
  • Seite 54 2 IN 1 Wireless Backup Camera System & Dashcam Article description: Kabelloses Rückfahrkamerasystem Artikelnummer: 21119 Article number: Type: APR043DC Firmenanschrift: Pro-User Europe GmbH, Seestrasse 19, 83253 Rimsting, Germany Company address: Einschlägige EG-Richtlinien / governing EU-directives / directives CE concernées: 1. Elektromagnetische Verträglichkeit (EMV) 2.
  • Seite 56 www.pro-user.com...
