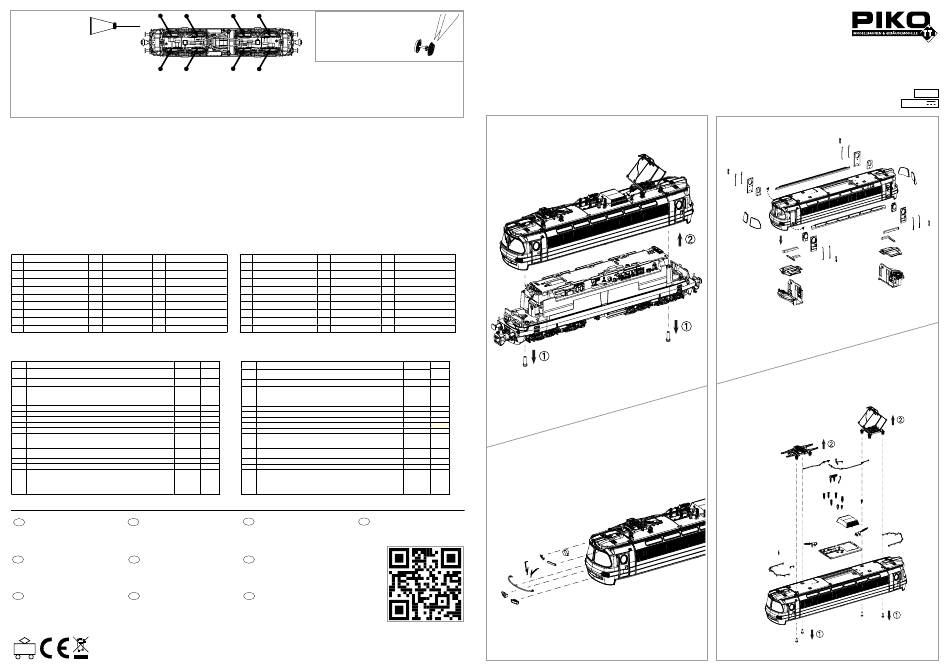

PIKO BR S499.1 TT Bedienungsanleitung

:
PIKO Art.-Nr.
#56301 Lok-Öl (50 ml)
#56300 Lok-Öler mit Feindosierung Oel
#56301 Loco-Oil
#56300 Precision engine oiler w fine dosage
PIKO kat.čís. 56301 – mazací olej
PIKO kat.čís. 56300 – mazací olej s jemným dávkováním
Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen If used frequently, oil the wheelsets with a drop of non-resinous, acid-free
sewing machine oil! In order to achieve the best possible running and
harz- und säurefreiem Nähmaschinenöl!
traction properties, it is advisable to run the locomotive in for 25 minutes
Wir empfehlen, die Lok ca. 25 min je Fahrtrichtung ohne Belastung einlau-
forwards and 25 minutes in reverse without load. Clean rails are essential
fen zu lassen, damit das Modell einen optimalen Rundlauf und eine gute
for good performance.
Zugkraft erhält. Bitte beachten Sie, daß der einwandfreie Lauf des Modells
nur auf sauberen Schienen gewährleistet ist.
Der PIKO SmartDecoder XP 5.1 Sound Next18 ist ein leistungsfähiger Multiprotokoll-
Sounddecoder der neuesten Generation. Der Decoder sorgt für ein rauschfreies
Sounderlebnis auf höchstem Niveau. Er kann in DCC- und Motorola ® - Digitalsystemen
verwendet werden und fährt ebenfalls im Analogmodus mit Gleich- oder Wechsel-
spannung. Der Decoder ist RailCom und RailComPlus fähig.
® ®
Der innovative PIKO SmartDecoder XP 5.1 Sound erkennt hierbei selbständig die jeweilige
Betriebsart und besitzt vielfältigste Einstellungsmöglichkeiten bei den Zusatzfunktionen.
Der Decoder arbeitet mit einer autoadaptiven Motorregelung für einen seidenweichen
Fahrbetrieb und eignet sich für eine dauernde Stromaufnahme von bis zu 1,5A. Die
verstärkten Funktionsausgänge sind jeweils bis zu 0,5A belastbar. Zu seinen vielen
Bremsstreckenfunktionen zählen sowohl das ABC-Bremsen, die ABC-Pendelautomatik,
als auch die ABC-Langsamfahrt. Der Soundteil kann festgelegte Funktionsausgänge
sowie den Motorausgang des Decoders ansteuern. So flackert z.B. die Beleuchtung einer
Diesellok wenn der Motor gestartet wird.
Zuordnung der Funktionstasten / Function assignments:
F0 Licht F10 Lautstärkeregelung F20 Funk 2
F1 Motor F11 Tunnelmodus F21 Führerstandsfenster
F2 Horn F12 Pfeife F22 Führerstandstür
F3 Führerstandsbeleuchtung F13 Scheibenwischer F23 Maschinenraumtür
F4 Maschinenraumbeleuchtung F14 Hilfsluftkompressor F24 Kuppeln
F5 Fernlicht F15 Kompressor F25 Kurvenquietschen
F6 Signallicht F16 Lüfter F26 Schienenstöße
F7 Rangiergang F17 Hauptschalter F27 Sanden
F8 Zugbeleuchtung: Lok zieht F18 Pantograph F28 -
F9 Zugbeleuchtung: Lok schiebt F19 Funk 1
Konfigurations-CVs / Configurations-CVs
CV Beschreibung Bereich
DCC: 1 - 127
1 Adresse der Lok
Motorola: 1 - 80
2 Minimale Geschwindigkeit (ändern, bis die Lok bei Fahrstufe 1 gerade fährt) 1 - 63
Anfahrverzögerung,
1 bedeutet, alle 5 ms wird die aktuelle interne Geschwindigkeit um 1 erhöht
3 0-255
Beträgt die interne maximale Geschwindigkeit z.B. 200 (CV 5 = 50 oder CV 94 = 200),
dann beträgt die Anfahrzeit von 0 auf Fmax 1 Sekunde
Bremsverzögerung (Zeitfaktor wie CV 3)
4 0-255
5 Maximale Geschwindigkeit (muss größer als CV 2 sein) 1 - 63
6 Mittlere Geschwindigkeit (muss größer als CV 2 und kleiner als CV 5 sein) 1 - 63
7 Softwareversion (Der verwendete Prozessor kann upgedatet werden) -
8 Herstellerkennung Decoderreset, Werte wie in CV 59 verschieden
Lange Lokadresse
1 - 9999
17
17 = Höherwertiges Byte 192 - 231
18
0 - 255
18 = Niederwertiges Byte
Fehlerspeicher für Funktionsausgänge, Motor und Temperaturüberwachung
30 0-7
1 = Fehler Fkt.-Ausgänge, 2 = Fehler Motor, 4 = Temperaturüberschreitung
31 1. Zeiger CV für CV-Bänke 0, 1, 8
32 2. Zeiger CV für CV-Bänke 0,1,3,4,5,255
Reset auf die Werkseinstellung (auch über CV8 möglich)
1 = CV 0 - 256, sowie CV257 - 512 (RailCom ® Bank 7)
59 2 = CV 257 - 512 (RailCom Plus ® Banken 5 & 6) 0 - 4
3 = CV 257 - 512 (erweitertes Function Mapping Banken 1 & 2)
4 = CV 257 - 512 (PWM-Modulation Funktionsausgänge Banken 3 & 4)
D GB
Hinweis: Please note:
Sicherheitshinweise in weiteren Sprachen Safety instructions in other languages,
finden Sie unter: www.piko-shop.de please see: www.piko-shop.de
IT E
Nota: Aviso:
Le istruzioni di sicurezza in altre lingue Las instrucciones de seguridad en otros
sono disponibili su: www.piko-shop.de idiomas se pueden encontrar en:
www.piko-shop.de
RU CN
Hамек: 提示：
Инструкции по безопасности на 如需其他语言的安全须知请访问:
других языках можно найти на:
www.piko-shop.de
www.piko-shop.de
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
Tel. +49 (3675) 8972 - 55 (dienstags und donnerstags von 16 - 18 Uhr)
Haftreifenwechsel
Change the traction tires
Remplacer les bandages d'adherence
Výměna bandáží
Při častém provozu mazejte ložiska náprav kapkou oleje na šicí stroje
neosahující kyseliny a pryskyřice. Doporučujeme záběh klidnou jízdou cca
25 minut bez zátěže, aby měl model optimální jízdní vlastnosti. Nezapo-
meňte, že bezporuchová jízda modelu je zajištěna jen na čistých kolejích.
The PIKO SmartDecoder XP 5.1 Sound Next18 is a powerful multiprotocol sound decoder
of the newest generation. The decoder ensures a high-level noiseless sound experience. It
can be used with DCC and Motorola ® digital systems and it is also operable in analogue
mode on DC and AC layouts. The decoder is RailCom and RailComPlus
®
innovative PIKO SmartDecoder XP 5.1 Sound independently recognizes the respective
operating mode and has a wide range of setting options for the additional functions. The
decoder works with an auto-adaptive motor control for a silky smooth operation and
is suitable for a continuous current consumption of up to 1.5A. The amplified function
outputs can handle up to 0.5A each. Its many braking section functions include ABC
braking, ABC automatic shuttle, as well as ABC slow speed. The sound part can control
fixed function outputs as well as the motor output of the decoder. For example, the
lighting of a diesel locomotive flickers when the engine is started.
F0 Light F10 Volume Regulator
F1 Engine F11 Tunnel mode
F2 Horn F12 Whistle
F3 Cab Light F13 Windshield Wipers
F4 Engine Room Lights F14 Auxiliary Air Compressor
F5 High Beam F15 Compressor
F6 Signal light F16 Fan
F7 Switching Gear F17 Main Switch
F8 Train Lighting: Engine pulling F18 Pantograph
F9 Train Lighting: Engine pushing F19 Radio Chatter 1
Wert CV Description
3 1 Loco address
0
2 Minimum speed (change, until the loco drives with speed step 1)
Acceleration
60 3 1 means that every 5ms the actual speed is increased by 1. If the internal maximum
speed is set to 200 (CV5=50 or CV94=200), then the accelaration from 0 to Fmx is 1sec.
60 4 braking interia (time factor like CV3)
240 5 Maximum speed (must be greater than CV2)
75
6 Middle speed (must be greater than CV 2 and less than CV5)
untersch. 7 Software version (the processor can be updated)
162
8 Manufacturer ID Decoder reset, values as CV59
2000 Expensive loco address
17
199 17 = High Byte
18
208
18 = Low Byte
Error memory for function outputs, motor and temperature monitoring
0
30
1 = fault function outputs, 2 = fault motor, 4 = overtemperature
0 31 1. Marker CV for CV-Banks
255
32 2. Marker CV for CV-Banks
Reset to factory defaults (even with CV8)
1 = CV 0 - 256, as well as CV257 - 512 (RailCom bank 7)
®
0 59 2 = CV 257 - 512 (RailCom Plus banks 5 & 6)
®
3 = CV 257 - 512 (extended function mapping banks 1 & 2)
4 = CV 257 - 512 (PWM-Modulation function output banks 3 & 4)
F NL
Conseil: Attentie:
Des consignes de sécurité dans d'autres Veiligheidsinstructies in andere talen
langues peuvent être trouvées sur: zijn te vinden op: www.piko-shop.de
www.piko-shop.de
PL
Uwaga:
Wskazówki bezpieczeństwa w innych
językach są dostępne pod adresem:
www.piko-shop.de
CZ
Upozornění:
Bezpečnostní pokyny v jiných jazycích
naleznete na adrese: www.piko-shop.de
BEDIENUNGSANLEITUNG ELEKTROLOK BR S499.1_TT
Instructions for use electrical loco
Gebruiksaanwijzing voor elektrische locomotief
Návod k použití modelu elektrické lokomotivy
Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.
Bitte bewahren Sie diese auf.
Gehäusedemontage:
Body disassembly
Demontage behuizing
Demontáž skříně
capable. The
®
F20 Radio Chatter 2
F21 Cab Window
F22 Cab Door
F23 Engine Room Door
F24 Coupling
F25 Curve Squeal
F26 Clickety-Clack
F27 Sanding
F28 -
Range Value
DCC: 1 - 127
3
Motorola: 1 - 80
1 - 63 0
0-255 60
0-255 60
1 - 63 240
1 - 63 75
- different
different 162
1 - 9999 2000
192 - 231 199
0 - 255 208
0-7 0
0, 1, 8 0
0,1,3,4,5,255 255 Stirnseitenanbauteile:
Front end attachments
Onderdelen voor de frontzijden
0 - 4 0
Doplňovací díly na čele skříně
47541-90-7010_V1
# 47541 Gleichstrom DC
Gehäuseanbauteile:
Body attachments
Onderdelen voor de behuizing
Doplňovací díly skříně
!
!
Gehäuse leicht spreizen:
Spread housing slightly
Verspreid de behuizing een beetje
Mírně rozšířit bydlení
Dachausrüstung:
Roof equipment
Dakuitrusting
Příslušenství střechy
Next18
0-12 V
