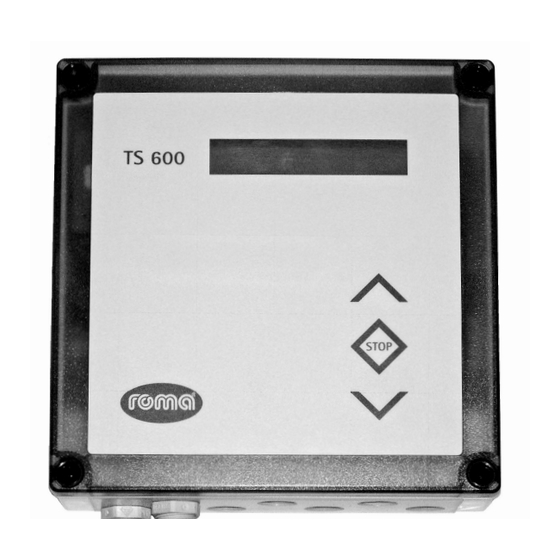

Roma TS 600 Montage- Und Betriebsanleitung
Verwandte Anleitungen für Roma TS 600
Inhaltszusammenfassung für Roma TS 600

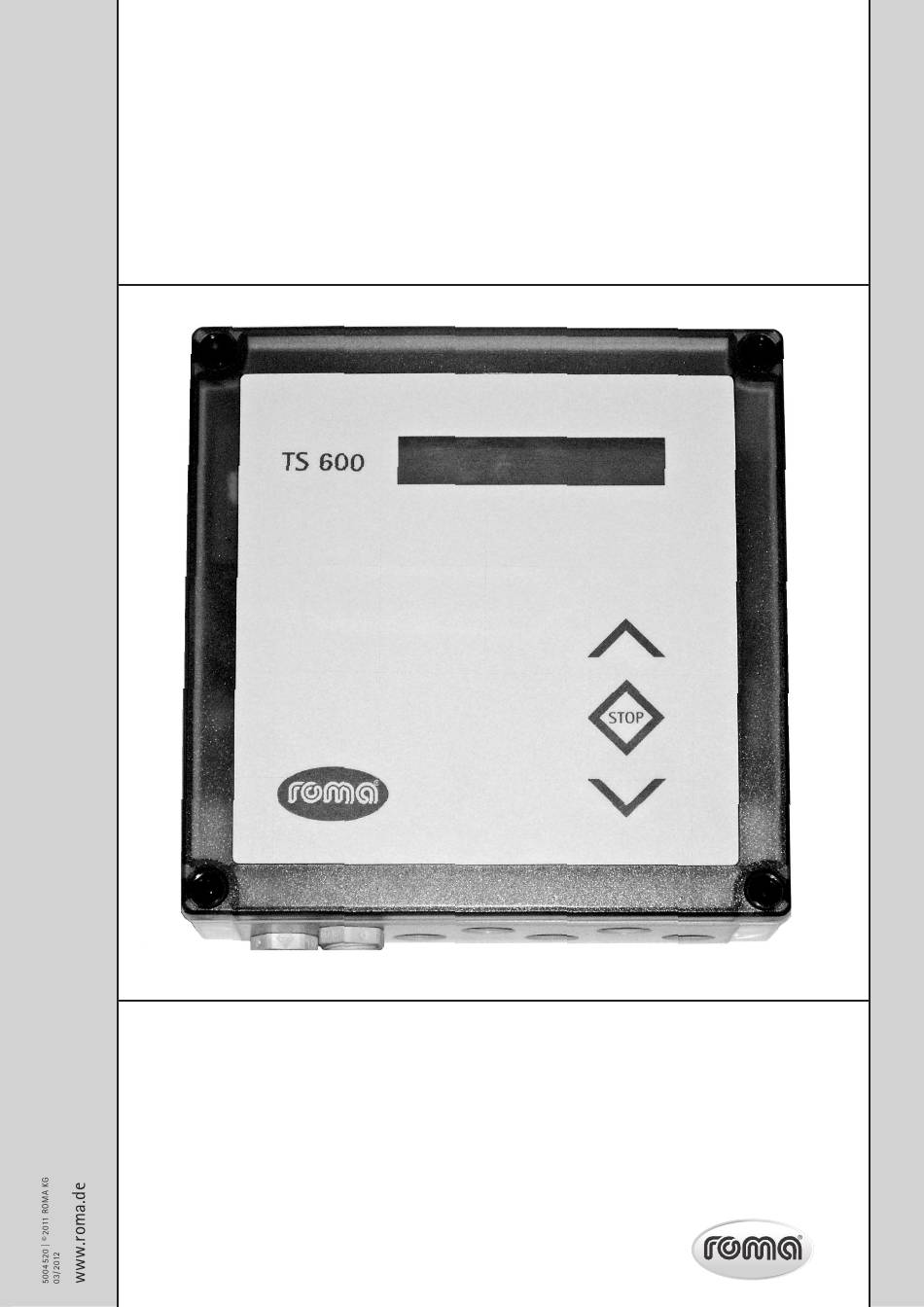

- Seite 1 TS 600 Montageanleitung Montage- und Betriebsanleitung - Steuerung Assembly instruction Instructions de montage Montagehandleiding...
-
Seite 2: Roll-(Gitter)Torsteuerung Für Rohrmotore Mit Integrierten Mechanischen Endschaltern
Roll-(gitter)torsteuerung für Rohrmotore mit integrierten Funktionen: mechanischen Endschaltern Geeignet für Motorleistungen bis 700W Betrieb in Selbsthaltung, im Fehlerfall in Totmann Versorgungsspannung 1 x 230V / N / PE Impulsbetrieb AUF/STOPP/ZU Steuerspannung 24V DC für Befehlsgeber Automatischer Zulauf, Offenhaltezeit und Vorwarnzeit ... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten....................................Sicherheitshinweise....................................Erläuterungen zu den Gefahrenhinweisen............................Beschreibung der Steuerung................................Installationsplan....................................Aufbau der Steuerung..................................Beschreibung Anschlüsse X1 230V-Bereich............................Verdrahtungsplan Übersicht X1 und X2..............................Beschreibung Anschlüsse X2 Niederspannungsbereich........................08 Verdrahtung X2 Lichtschranken und Schaltleisten.......................... 08-09 Programmierung....................................09-11 11.1 Installationsmenü..................................11.2 Benutzermenü..................................Funkprogrammierung.................................. -
Seite 4: Technische Daten
Technische Daten 230V AC, 40W stoßfeste Glühlampe Abmessungen Gehäuse: 180x180x60mm (BxHxT) Ampelkontakt: Montage: senkrecht, vibrationsfrei oder LED Spannungsversorgung Steuerung: 230V AC / 50Hz Hoflichtkontakt: 230V AC, 150W Absicherung bauseits: 10 A träge Gehäuseschutzgrad: IP54 Leistungsaufnahme betriebsbereit: 80 mA ohne externe Verbraucher Betriebstemperaturbereich: -20°... -
Seite 5: Beschreibung Der Steuerung
Beschreibung der Steuerung Die Torsteuerung TS600 ist für Roll-(gitter)tore mit Rohrmotoren und im Motor integrierten mechanischen Endschaltern konzipiert. Sie ist separat zu montieren und mit dem Antrieb zu verkabeln. Für Netzspannung 230V AC Akku gepuffert. Somit werden Datum und Uhrzeit bei Stromausfall bis ca. ... -
Seite 6: Aufbau Der Steuerung
Aufbau der Steuerung 06.08.11 13:56 12345 Tor geschlossen Folientaster Sicherung Motor 4A Sicherung Ampel + Hoflicht 1A Drehcodierschalter zur Programmierung Folientaster Stiftleiste zur Verbindung mit den Deckeltastern Funkempfänger Modul zur Bedienung mit Handsendern Beschreibung Anschlüsse X1 230V-Bereich 1– 3 Netzanschluss, L1, N, PE 4 –... -
Seite 7: Verdrahtungsplan Übersicht X1 Und X2
Verdrahtungsplan Übersicht X1 und X2 Netz Motor Warnlampe Hoflicht oben unten 10 11 13 14 15 16 17 18 19 21 22 23 24... -
Seite 8: Beschreibung Anschlüsse X2 Niederspannungsbereich
Beschreibung Anschlüsse X2 Niederspannungsbereich Obere Klemmenreihe 1 - 12 Befehlsgeber Folgetaster AUF / STOPP / ZU 1 – 2 Funktion abhängig von Torposition und vorheriger Bedienung: Folge: Öffnen -> Stopp -> Schließen -> Stopp -> Öffnen… Dreifachtaster AUF / HALT / ZU ohne Totmannbedienung 3 - 24 V Diese Anschlussklemmen sind für eine Befehlsstelle vorgesehen, die sich außerhalb des Sichtbereiches der 4 - Halt... -
Seite 9: Verdrahtung X2 Schaltleisten
10.1 Verdrahtung X2 Schaltleisten OSE Schaltleiste 8K2-Schaltleiste 13 14 15 16 17 18 19 20 21 22 23 24 13 14 15 16 17 18 19 20 21 22 23 24 DW-Leiste mit Testung 13 14 15 16 17 18 19 20 21 22 23 24 13 14 15 16 17 18 19... -
Seite 10: Installationsmenü
11.1 Installationsmenü Displayanzeige Bedeutung ROMA Initialisierung der Steuerung beim Einschalten oder nach Reset, Anzeige der Softwareversion (Vxx) Selbsttest... deutsch english Auswahl der gewünschten Menüsprache durch drehen des DCS, zur Bestätigung der ausgewählten Sprache den DCS francáis drücken italiano nederlands Passwort eingeben Passwortabfrage erfolgt nur wenn zuvor ein Passwort vergeben wurde (nicht beim erstmaligen Einrichten). -
Seite 11: Benutzermenü
11.2 Benutzermenü Das Benutzermenü wird direkt im Anschluss an das Installationsmenü durchlaufen. Es kann aber auch aus dem normalen Betriebsmodus aufgerufen werden, durch einen Druck auf den DCS für mindestens 1sec. Im Benutzermenü sind folgende Einstellungen möglich: Displayanzeige Bedeutung Datum/Zeit eingeben Aktuelles Datum und Uhrzeit eingeben 06.08.11 17:01 ... -
Seite 12: Funkprogrammierung
12.0 Funkprogrammierung Die beiden im Steuerungspaket enthaltenen Sender sind bereits ab Werk eingelernt (jeweils Sendertaste 1 auf Kanal 1 und Sendertaste 2 auf Kanal 2). Weitere Funksender müssen durch den unten beschriebenen Programmiervorgang eingelernt werden: 06.08.11 13:56 12345 Tor geschlossen Lerntaste LED Kanal 2 LED Kanal 1... -
Seite 13: Statusanzeigen
Über das LCD Display werden umfangreiche Informationen zum Status des Tores und der Steuerung sowie über anstehende Befehle und Fehler ausgegeben. Auf diesen Seiten erhalten Sie einen Überblick über die möglichen Zustände und Erläuterungen zu Ursachen. ROMA Initialisierung nach Spannung EIN für circa 2 - 3 s Selbsttest... -
Seite 14: Einbauerklärung
15.0 Einbauerklärung Einbauerklärung Für den Einbau einer unvollständigen Maschine im Sinne der Maschinenrichtlinie 2006/42/EG, Anhang II, Teil 1B EG-Konformitätserklärung Im Sinne der EMV-Richtlinie 2004/108/EG Die Firma SCHÖFMANN Steuerungselektronik GmbH Breslauer Weg 31 D-82538 Geretsried erklärt hiermit, dass die unvollständige Maschine: Produktbezeichnung: Rolltorsteuerung TS600... - Seite 16 +49 (0)8222 / 4000 - 50 +49 (0)8222 / 4000 - 50 email: email: info@roma.de info@roma.de internet: www.roma.de internet: www.roma.de ROMA Benelux b. v. ROMA Benelux b. v. Campagneweg 9 Campagneweg 9 4761 RM Zevenbergen 4761 RM Zevenbergen Telefoon: Telefoon:...
