Roma CERTO 300.2 Montage- Und Einstellanleitung
  1. Anleitungen
  2. Marken
  3. Roma Anleitungen
  4. Steuergeräte
  5. CERTO 300.2
  6. Montage- und einstellanleitung

Roma CERTO 300.2 Montage- Und Einstellanleitung

Vorschau ausblenden

Inhaltsverzeichnis

®
ROLLADEN+TORE
M O N T A G E - U N D
E I N S T E L L A N L E I T U N G
F Ü R D E N FA C H PA R T N E R
T O R S T E U E R U N G
3 0 0 . 2
C E R T O
NEU
Entspricht der
neuen Tornorm
EN 12 453
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Roma CERTO 300.2

Inhaltszusammenfassung für Roma CERTO 300.2

  • Seite 1 M O N T A G E - U N D E I N S T E L L A N L E I T U N G F Ü R D E N FA C H PA R T N E R T O R S T E U E R U N G 3 0 0 .
  • Seite 2 ERTO 300.2 ® TORSTEUERUNG I N H A LT Hinweise • Allgemeine Hinweise H I N W E I S E Bedienung • Übersicht • Bedienungsarten B E D I E N U N G Montage • Funktionen • Installation/Inbetriebnahme M O N T A G E •...

  • Seite 3: Allgemeine Hinweise

    H I N W E I S E Allgemeine Hinweise Wichtig • Die Torsteuerung CERTO 300.2 ist für die Ansteuerung von 230 V Rolltor- motoren ausgelegt, und kann sowohl im nicht öffentlichen Bereich wie auch im öffentlichen Bereich eingesetzt werden. Es können nur Antriebe mit integrierter Endlagenabschaltung •...

  • Seite 4: Bedienung

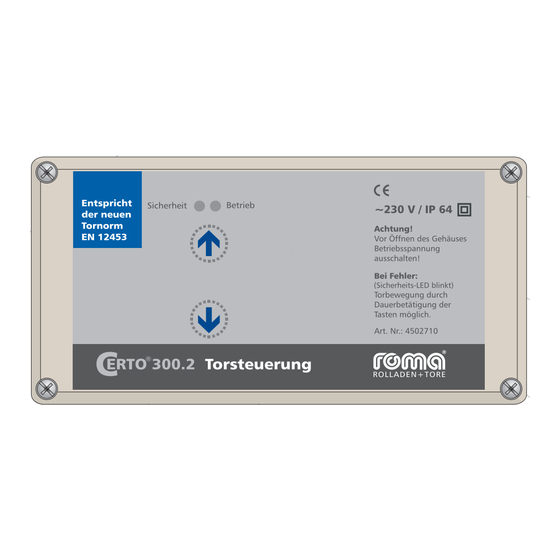

    B E D I E N U N G B E D I E N U N G Übersicht Steuergerät LED BETRIEB (grün) Folientaste - AUF LED SICHERHEIT (grün) Folientaste - AB Handsender Funkbedienung optional Das Batteriefach befindet sich jeweils auf der Rück- seite.
  • Seite 5 B E D I E N U N G Bedienungsarten Es gibt drei verschiedene Möglichkeiten zur Bedienung der Torsteuerung CERTO 300.2: Bedienung über die Tasten an der Steuerung Im Normalmodus ist nur eine Bedienung in Selbsthaltung möglich. Hierzu genügt ein kurzes Antippen der jeweiligen Taste. Während des Torlaufs ist ein Stop durch Betätigen einer beliebigen Taste...

  • Seite 6: Funktionen

    M O N T A G E M O N T A G E Funktionen Bedienelemente Klemmen • Folientaster auf dem Gehäusedeckel des Steuergerätes für separate AUF- und ZU-Befehle. • Anschlussmöglichkeit für serielle Taster (AUF-> STOP -> ZU -> STOP usw.) •...
  • Seite 7 M O N T A G E Installation/Inbetriebnahme 1. Montage: Steuergerät an die vorgesehene Stelle montieren. 2. Elektroanschluss: In spannungsfreiem Zustand alle vorgesehenen / notwendigen Bedien-, Wichtig Sicherheits- und Komfortelemente laut Schaltplan anschließen. Funk- empfänger (falls vorhanden) in den Steckplatz auf der Platine stecken. Elektroinstallationen dürfen nur von Elektrofachkräften durchgeführt werden...

  • Seite 8: Programmierung Der Steuerung

    M O N T A G E Programmierung der Steuerung Die Einstellung aller Betriebsparameter der Steuerung kann ganz bequem per Tastendruck erfolgen. Dazu stehen im Inneren der Steuerung sechs LED-Anzeigen mit zwei zugehörigen Einstelltasten zur Verfügung. Wichtig Die Einstellung und Änderung dieser Parameter darf nur von geschulten Fachbetrieben erfolgen.
  • Seite 9 M O N T A G E Programmierung der Steuerung Zuordnungstabelle 1 2 3 4 Funk Handsender einlernen und löschen 1 2 3 4 Folgebetrieb Funkbefehl (AUF-STOP-AB-STOP...) 1 2 3 4 Ziellauf 1 2 3 4 Sicherheitseinrichtungen Testmodus 1 2 3 4 El.

  • Seite 10: Funk Einlernen (Falls Vorhanden)

    M O N T A G E Programmierung der Steuerung Hinweis: 1.0 Funk einlernen (falls vorhanden): Wird Ziellauf gewünscht, so • Taste „Menü“ einmal drücken um Programmiermodus zu aktivieren. müssen alle verwendeten Sen- Die Menü-LED „1“ beginnt zu leuchten. der mindestens zweikanalig •...
  • Seite 11 M O N T A G E Programmierung der Steuerung Beispiel: 4.0 Motorlaufzeit Motorlaufzeit 60 sec. • Taste "Menü" drücken -> Menü-LED "4" leuchtet. • Belassen Sie die Motorlaufzeit im Moment noch auf ihrem Maximal- wert von 60s. Diese wird erst nach kompletter Inbetriebnahme des 1 2 3 4 Tores exakt gemessen und eingestellt (siehe Punkt 8 auf Seite 7).

  • Seite 12: Nach Einem Stromausfall

    M O N T A G E Sonstiges/Tipps Parallelschaltung mehrerer Antriebe Parallelschaltung mehrerer Antriebe an einem Anschluss / Steuergerät ist nicht erlaubt, auch nicht über Hilfsschütze. Nach einem Stromausfall Nach einem Stromausfall ist die erste Bewegungsrichtung AUF (Bei Befehl über Handsender oder 1-fach Taster). Technische Daten Abmaße Gehäuse..........

  • Seite 13: Schaltplan

    M O N T A G E Schaltplan Steckplatz für Funk-Empfängerplatine 1 2 3 4 Brücke Beim Anschluß einer Abroll- sicherung oder Not-Halt- Menü Funktion 11 12 Schleife muß diese Brücke entfernt werden. 3 6 4 6 15 16 17 Antrieb PE N Abrollsicherung...
  • Seite 14 M O N T A G E Hinweise zum Schaltplan 1. Abrollsicherung / Not-Halt (Klemmen 1+2) Beim Anschluss einer Abrollsicherung oder Not-Halt-Schleife muss die werkseitig gesteckte Brücke zwischen den Klemmen 1+2 entfernt werden. Wird der Not-Halt-Kreis unterbrochen (z.B. wenn Abrollsicherung anspricht) ist eine Torbewegung nicht mehr möglich (weder in Selbsthaltung, noch in Totmannbetrieb).

  • Seite 15: Bohrschablone

    M O N T A G E Bohrschablone 50 mm...

  • Seite 16: Sicherheitsbestimmungen

    Sicherheitsbestimmungen Allgemeines Bei der Einrichtung von Toren sind grundsätzlich die europäischen Normen, hiervon besonders die EN 12453 „Tore - Nutzungssicherheit kraftbetätigter Tore“, zu beachten. Diese gelten sowohl für den privaten als auch für den gewerblichen Einsatz. Im gewerblichen Bereich sind zusätzlich die Richtlinien für kraftbetätigte Fenster, Türen und Tore, ZH 1/494 zu beachten.
