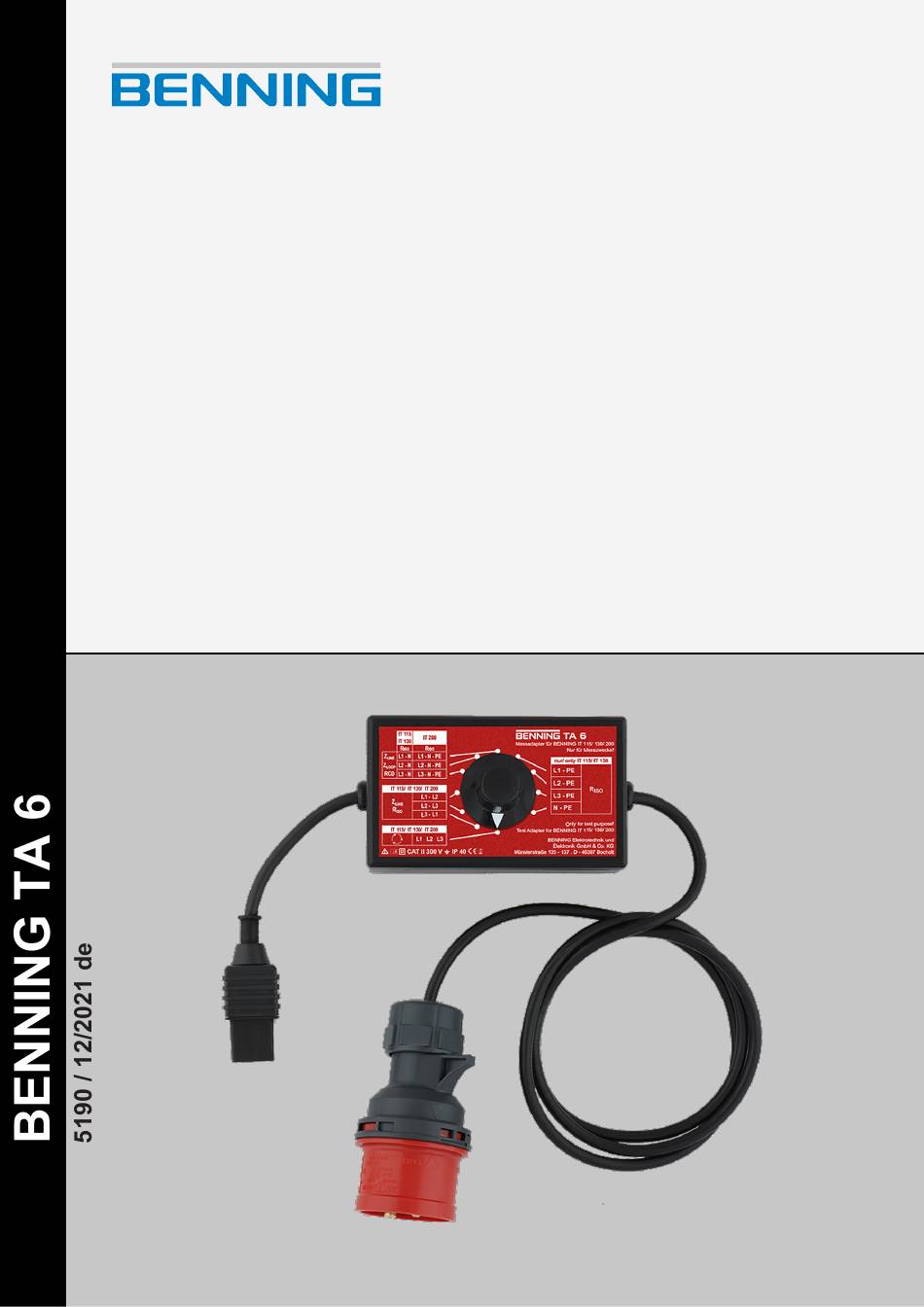

- Seite 1 Bedienungsanleitung Deutsche Originalversion...
-
Seite 2: Hersteller Und Rechtsinhaber
Dokumentation wird regelmäßig überprüft, notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten. Allgemeine Gleichbehandlung Benning ist sich der Bedeutung der Sprache in Bezug auf die Gleichberechtigung der verschiedenen Geschlechter bewusst und stets bemüht, diesem Rechnung zu tragen. Aus Gründen der besseren Lesbarkeit wird auf die durchgängige Umsetzung differenzierender Formulierungen verzichtet. -
Seite 3: Inhaltsverzeichnis
Verwendete Symbole ...................... 10 Bestimmungsgemäße Verwendung .................. 11 Besondere Gefahrenarten.................... 12 Lieferumfang ............................ 13 Gerätebeschreibung.......................... 14 Geräteaufbau ........................ 14 Funktionen .......................... 15 Bedienen.............................. 16 Prüfung mit Installationsprüfgerät durchführen .............. 16 Instandhalten ............................ 18 Gerät reinigen ........................ 18 Technische Daten ............................ 19 Entsorgung und Umweltschutz...................... 20 Stichwortverzeichnis.......................... 21 5190 / 12/2021 de BENNING TA 6... - Seite 4 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 Geräteaufbau BENNING TA 6......................Abb. 2 Schaltpositionen des BENNING TA 6....................Abb. 3 Anschluss des BENNING TA 6......................BENNING TA 6 5190 / 12/2021 de...
- Seite 5 Tabellenverzeichnis Tabellenverzeichnis Tab. 1 Historie.............................. Tab. 2 Symbole auf dem Gerät........................Tab. 3 Symbole in der Bedienungsanleitung ....................Tab. 4 Technische Daten..........................5190 / 12/2021 de BENNING TA 6...
-
Seite 6: Einleitung
Einleitung 1.1 Allgemeine Hinweise Einleitung Der beschriebene Messadapter BENNING TA 6, im Folgenden nur noch „Gerät“ genannt, ist ein optionales Zubehör für die Installationsprüfgeräte BENNING IT 115, IT 130 und IT 200. Der Messadapter BENNING TA 6 ermöglicht Ihnen, mit dem zugehörigen Installationsprüfgerät Prüfungen an elektrischen Anlagen gemäß DIN VDE 0100‑600 (IEC 60364‑6) und DIN VDE 0105‑100 (EN 50110) durchzuführen. -
Seite 7: Historie
übernimmt Benning keine Haftung. Die Geräte unterliegen einer stetigen Weiterentwicklung. Änderungen in Form, Ausstattung und Technik behält sich Benning vor. Die Angaben in der vorliegenden Bedienungsanleitung entsprechen dem technischen Stand zum Zeitpunkt der Drucklegung. Aus dem Inhalt dieser Bedienungsanleitung können daher keine Ansprüche auf bestimmte Eigenschaften des Geräts abgeleitet werden. -
Seite 8: Service & Support
Nutzen Sie für eine zügige und reibungslose Retourenabwicklung ganz einfach und bequem das BENNING Retourenportal: https://www.benning.de/service-de/retourenabwicklung.html Telefon: +49 2871 93-554 E-Mail: returns@benning.de Rücksendeadresse BENNING Elektrotechnik und Elektronik GmbH & Co. KG Retourenmanagement Robert-Bosch-Str. 20 D - 46397 Bocholt BENNING TA 6 5190 / 12/2021 de... -
Seite 9: Sicherheit
Gefährdungsstufe verwendet. In einem Warnhinweis vor Personenschäden kann zusätzlich eine Warnung vor Sachschäden enthalten sein. Normen Das Gerät ist gemäß den folgenden Normen hergestellt und geprüft und hat das Werk in einem sicherheitstechnisch einwandfreien Zustand verlassen. • IEC / DIN EN 61010-031 (VDE 0411‑031) 5190 / 12/2021 de BENNING TA 6... -
Seite 10: Verwendete Symbole
Beachten Sie die Bedienungsanleitung. (AC) Wechselspannung oder Wechselstrom Erde (Spannung gegen Erde) Tab. 2: Symbole auf dem Gerät Symbole in der Bedienungsanleitung Symbol Bedeutung Allgemeine Warnung Warnung vor elektrischer Spannung Tab. 3: Symbole in der Bedienungsanleitung BENNING TA 6 5190 / 12/2021 de... -
Seite 11: Bestimmungsgemäße Verwendung
• Verwenden Sie das Gerät nur in trockener Umgebung. • Verwenden Sie das Gerät ausschließlich für Messzwecke mit den Installationsprüfgeräten BENNING IT 115, IT 130 und IT 200. Beachten Sie zusätzlich die Bedienungsanleitung des Installationsprüfgeräts. • Das Gerät ist nur für den kurzzeitigen Einsatz vorgesehen (Dauerbetrieb ist nicht zulässig). -
Seite 12: Besondere Gefahrenarten
Arbeiten an spannungsführenden Komponenten oder Anlagen möglich. Bereits Spannungen ab 30 V‑AC und 60 V‑DC können für Menschen lebensgefährlich sein. • Beachten Sie einschlägige Vorschriften zur Arbeitssicherheit. • Falls erforderlich, verwenden Sie entsprechende Schutzausrüstung. BENNING TA 6 5190 / 12/2021 de... -
Seite 13: Lieferumfang
Lieferumfang 2.5 Besondere Gefahrenarten Lieferumfang Zum Lieferumfang des Geräts gehören folgende Komponenten: • 1 x Messadapter BENNING TA 6 • 1 x Bedienungsanleitung 5190 / 12/2021 de BENNING TA 6... -
Seite 14: Gerätebeschreibung

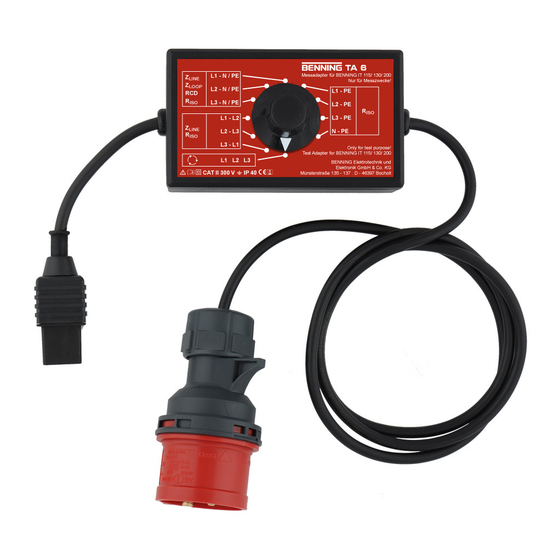

Gerätebeschreibung 4.1 Geräteaufbau Gerätebeschreibung Geräteaufbau Abb. 1: Geräteaufbau BENNING TA 6 1 Gehäuse 2 Drehschalter 3 Prüfleitung 4 16 A CEE-Stecker (3P / N / PE, 400 V, 50 Hz, 5‑polig) 5 Anschlussstecker 6 Anschlussleitung BENNING TA 6 5190 / 12/2021 de... -
Seite 15: Funktionen
RCD-Prüfung und Isolationswiderstandsmessung R , durchführbare Isolations- widerstandsmessungen sind abhängig vom verwendeten Installationsprüfgerät (BENNING IT 115 und IT 130: L1‑N, L2‑N, L3‑N bzw. BENNING IT 200: L1‑N, L1‑PE, L2‑N, L2‑PE, L3‑N, L3‑PE, N‑PE), bei Isolationswiderstandsmessungen in Verbindung mit dem Installationsprüfgerät BENNING IT 200: Entsprechende Einstellung des Parameters „Typ Riso“... -
Seite 16: Bedienen
• Die durchführbaren Isolationswiderstandsmessungen sind abhängig vom verwendeten Installationsprüfgerät. • In Verbindung mit dem Installationsprüfgerät BENNING IT 200: Um korrekte Ergebnisse zu erhalten, müssen Sie den Parameter „Typ Riso“ vor der Messung im BENNING IT 200 entsprechend einstellen. Abb. 3: Anschluss des BENNING TA 6 1 BENNING Installationsprüfgerät... - Seite 17 6. Speichern Sie nach Durchführung der Messung das Messergebnis (optional). 7. Wiederholen Sie den beschriebenen Vorgang für weitere vorgesehene Messungen am Prüfobjekt. 8. Trennen Sie das Gerät nach Beendigung der Messungen vom Prüfobjekt. 5190 / 12/2021 de BENNING TA 6...
-
Seite 18: Instandhalten
Durch die Verwendung falscher Reinigungsmittel kann das Gerät beschädigt werden. • Verwenden Sie keine Lösungs-, Scheuer- oder Poliermittel. Vorgehen Reinigen Sie das Gerät äußerlich mit einem sauberen und trockenen Tuch oder einem speziellen Reinigungstuch. BENNING TA 6 5190 / 12/2021 de... -
Seite 19: Technische Daten
Betriebsdauer Kurzzeitiger Einsatz (kein Dauerbetrieb) Maximale barometrische Höhe 2 000 m Betriebstemperatur 0 … 40 °C Maximale relative Luftfeuchtigkeit 95 % RH (0 … 40 °C), nicht kondensierend Einlagerung Umgebungstemperatur -10 … 70 °C Maximale relative Luftfeuchtigkeit 90 % RH (-10 … 40 °C) 80 % RH (40 … 60 °C) 70 % RH (60 … 70 °C) Tab. 4: Technische Daten 5190 / 12/2021 de BENNING TA 6... -
Seite 20: Entsorgung Und Umweltschutz
Entsorgung und Umweltschutz 6.1 Gerät reinigen Entsorgung und Umweltschutz Führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu. BENNING TA 6 5190 / 12/2021 de... -
Seite 21: Stichwortverzeichnis
