ERLUS ALU-SYSTEM Einbauanleitung Seite 3

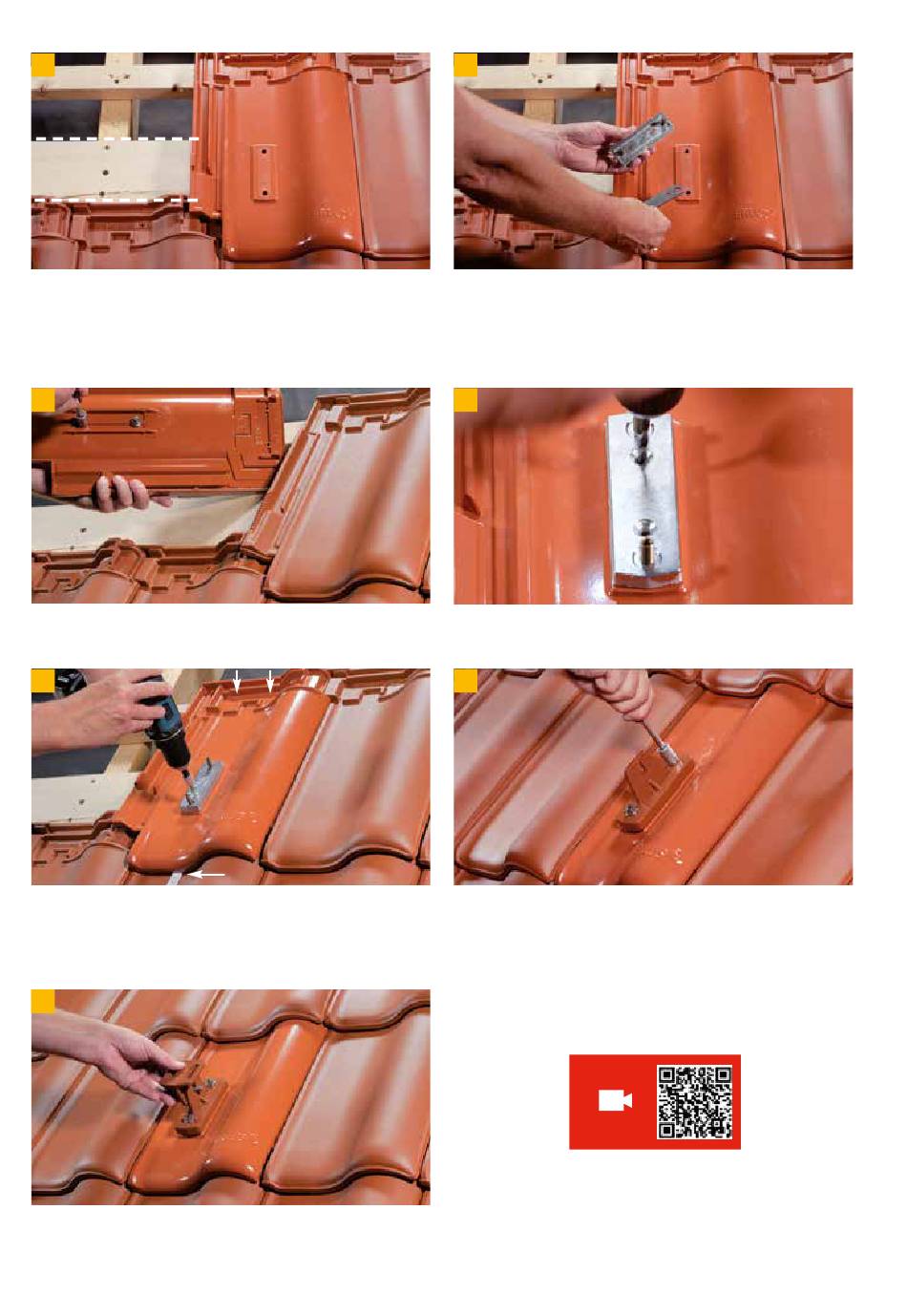

In wenigen Schritten befestigen Sie den ERLUS ALU-SYSTEM Solarträger mit modellabhängiger Grundplatte:
1
Holzbohle S10 zur
Aufnahme der Halterungs-
schraube
Holzbohle, S10 (in Lattenstärke, jedoch mind. 40 mm stark u.
150 mm breit), zur Aufnahme der Halterungsschraube (mit 3 Stück
6 mm Spax / Vollgewinde) auf den Sparren anschrauben;
die Schrauben müssen mind. 60 mm in den Sparren eindringen
(Höhe Dachaufbau beachten)
3
Sperrzahnmuttern an der Unterseite der ALU Grundplatte anziehen
5
lockere Befestigung der ALU Grundplatte mit beigefügten 6 mm
Holzschrauben; ein untergelegtes Meterstabblatt dient als Distanz-
halter; im Kopffalz werden die beiden mit gelieferten Schrauben
inkl. Dichtung verschraubt
7
verstellbares Oberteil des Solarträgerelementes parallel zur Sparren-
dachneigung montieren (Voreinstellung von 4° bei profilierten
Ziegeln bzw. 8° bei Bibern möglich); durch das Spannen einer
Schnur können dann alle Halterungen in der gleichen Höhe aus -
gerichtet werden
Meterstab
2
mehrteiligen Solarträger-Aufsatz trennen und das untere Teil inkl.
Dichtung auf der ALU Grundplatte befestigen
4
Bohren der Löcher durch die ALU Grundplatte (Bohrer 6 mm)
zur Befestigung in die Bohle
6
Solarträgerelement auflegen und mit Stecknuss 13 mm auf den
in Bild 5 eingedrehten Köpfen der Holzschrauben abstützend
montieren
E I N BAU
V I D E O
Für eine bessere Darstellbarkeit wurde eine
rote ALU-Grundplatte in einem kupferbraunen Dach verdeckt!
