ERLUS ALU-SYSTEM Einbauanleitung Seite 2

Der ALU-SYSTEM Solarträger zur sparrenunabhängigen
Montage für Solarthermie- oder Photovoltaik-Module
Solarthermie- oder Photovoltaik-Elemente verursachen hohe Windsog- und Schneedruck belastungen auf dem Dach.
Damit das Dach unbeschadet und funktionstüchtig bleibt, brauchen Module einen sicheren Halt. Dafür gibt es den
extrem belast baren ALU-SYSTEM Solarträger, der unabhängig von der Sparrenlage verschraubt werden kann.

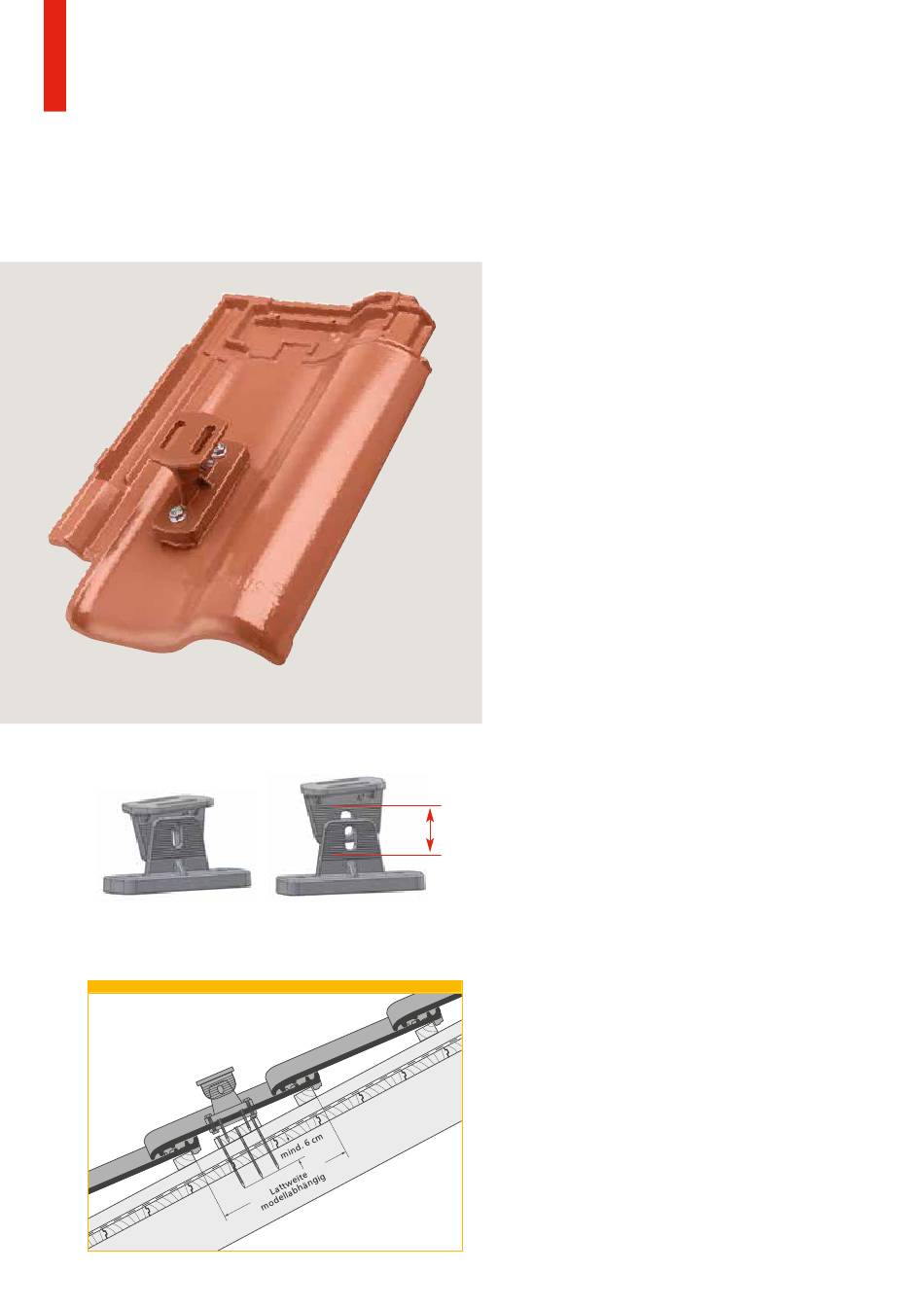

ALU-SYSTEM Grundplatte mit Solarträger (Abb. Modell E58 SL)
Verstellbares Solarträgerelement zum Höhenausgleich
ERLUS ALU-SYSTEM Solarträger (Modell E 58 SL, skizzenhaft)
ALU Grundplatte
mit Solarträger-Aufsatz
Die Vorteile des Systems auf einen Blick:
1. korrosionsbeständiges Solarbefestigungssystem
(aus pulver beschichtetem Aluminium mit
Edelstahlverschraubung)
2. schnelle und sichere Montage
3. erfüllt die hohen Anforderungen der VDI Richtlinie
6012 und des ZVDH-Merkblattes für Einbauteile
4. keine Bearbeitung der Dachziegel nötig,
Tragfähigkeit und Regensicherheit bleiben erhalten
5. CEN/TR 15601-geprüfte Regensicherheit und
Hagelwiderstand (HW 5) sowie nach CEN/TR 16999
geprüfte und nachgewiesene höchste Belastbarkeit
6. ALU-Grundplatte
– passgenau zum keramischen Dachziegelmodell
– gleiche Regeldachneigung wie Dachziegelmodell
– verlegbar bis zur Mindestdachneigung
(mit regensichernden Zusatzmaßnahmen)
– erhätlich für alle gängigen Ergoldsbacher Dachziegel
– Farben passend zum Ziegel (Oberteil nur in
Rotbraun oder Schwarz)
7. unkomplizierte Montage nahezu jeder Solarschiene;
Langlöcher passend für M10-Schrauben
8. Höhenausgleich durch verstellbares Trägerelement
18 mm
Designwert bereinigt nach CEN/TR 16999 A.1.6.3.2:
_ Zuglast senkrecht zur Dachfläche 4,9 kN
_ Drucklast senkrecht zur Dachfläche 6,5 kN
_ Schublast parallel zur Dachfläche Richtung Traufe 4.7 kN
Für die Lastableitung ist eine tragende Dachkonstruktion
nach DIN 1052 erforderlich. Die Vorschriften der DIN 1052
Abschnitt 12 sowie der DIN 1055 Teil 4 und 5 sind zu
beachten.
