PYRO-SAFE
®

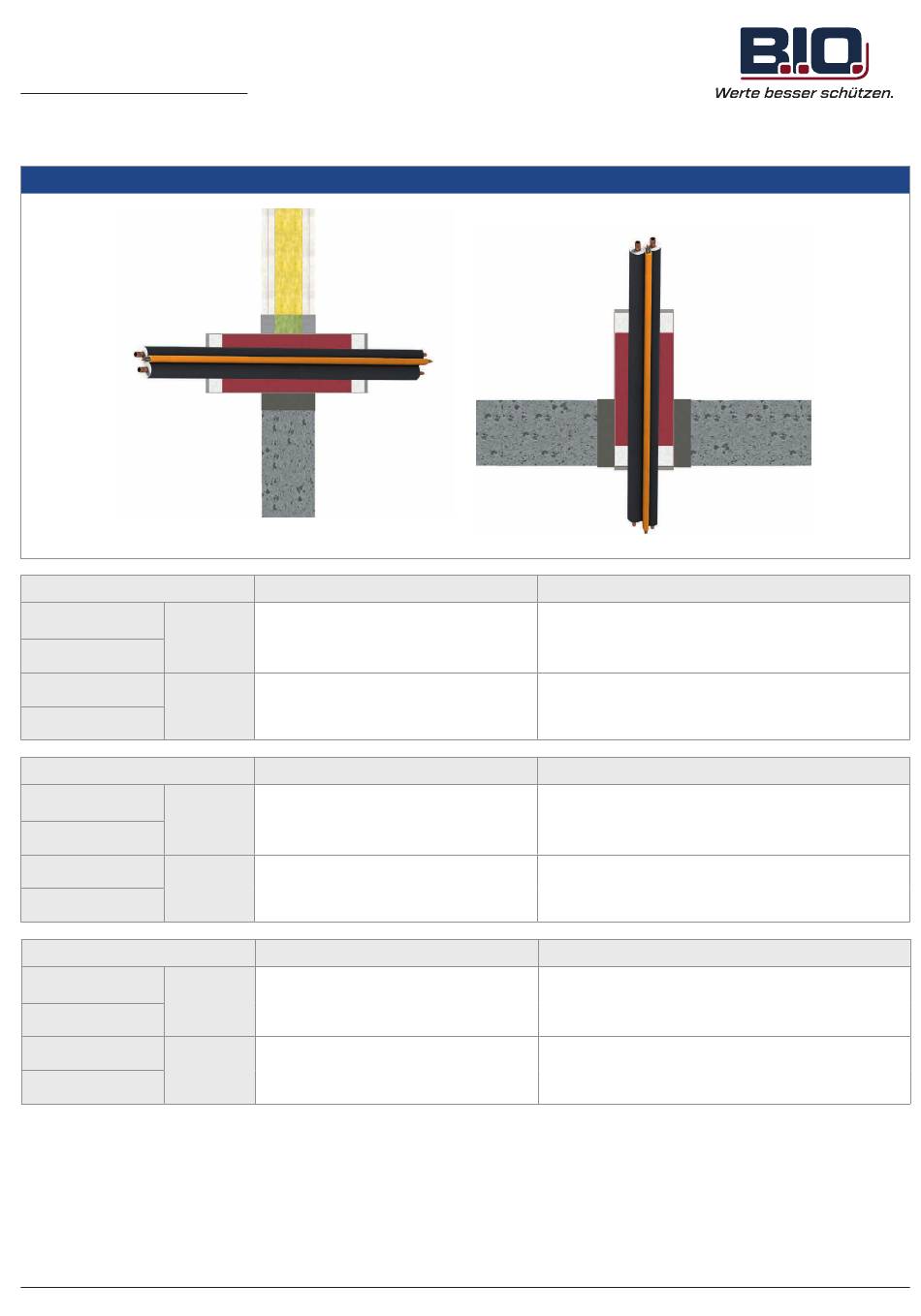

5.4 Klimasplit-Leitungskombinationen
Ausführung bei Wand- und Deckenabschottung
Ausführungsbestimmungen Seite 8
PYRO-SAFE
CT Cable Tube 150
®
Rohr 1 Außen-Ø 6-10 mm
Wand & Decke
Rohr 2 Außen-Ø 10-18 mm
Rohr 1 Außen-Ø 6-22 mm
Decke
Rohr 2 Außen-Ø 6-22 mm
PYRO-SAFE
CT Cable Tube 200
®
Rohr 1 Außen-Ø 6-10 mm
Wand & Decke
Rohr 2 Außen-Ø 10-18 mm
Rohr 1 Außen-Ø 6-22 mm
Decke
Rohr 2 Außen-Ø 6-22 mm
PYRO-SAFE
CT Cable Tube 300
®
Rohr 1 Außen-Ø 6-10 mm
Wand & Decke
Rohr 2 Außen-Ø 10-18 mm
Rohr 1 Außen-Ø 6-22 mm
Decke
Rohr 2 Außen-Ø 6-22 mm
Einbauanleitung
CT
Abmessungen [mm]
Rohrisolierung von 9 mm Dicke aus PE-Schaum +
PE-100 Außen-Ø ≤ 25 mm, t 1,5 mm (U/U) +
max 3 Kabel Ø ≤ 14 mm
Rohrisolierung von 9 mm Dicke aus PE-Schaum +
PE-100 Außen-Ø ≤ 25 mm, t 1,5 mm (U/U) +
max 3 Kabel Ø ≤ 14 mm
Abmessungen [mm]
Rohrisolierung von 9 mm Dicke aus PE-Schaum +
PE-100 Außen-Ø ≤ 25 mm, t 1,5 mm (U/U) +
max 3 Kabel Ø ≤ 14 mm
Rohrisolierung von 9 mm Dicke aus PE-Schaum +
PE-100 Außen-Ø ≤ 25 mm, t 1,5 mm (U/U) +
max 3 Kabel Ø ≤ 14 mm
Abmessungen [mm]
Rohrisolierung von 9 mm Dicke aus PE-Schaum +
PE-100 Außen-Ø ≤ 25 mm, t 1,5 mm (U/U) +
max 3 Kabel Ø ≤ 14 mm
Rohrisolierung von 9 mm Dicke aus PE-Schaum +
PE-100 Außen-Ø ≤ 25 mm, t 1,5 mm (U/U) +
max 3 Kabel Ø ≤ 14 mm
Lamellenmatte ≥ 250 mm x ≥ 30 mm oberhalb
Lamellenmatte ≥ 250 mm x ≥ 30 mm oberhalb
Lamellenmatte ≥ 250 mm x ≥ 30 mm oberhalb
Rev.: 20.06
Maßnahme
-
Maßnahme
-
Maßnahme
-
Seite 12
