PYRO-SAFE
CT
®
Einbauanleitung

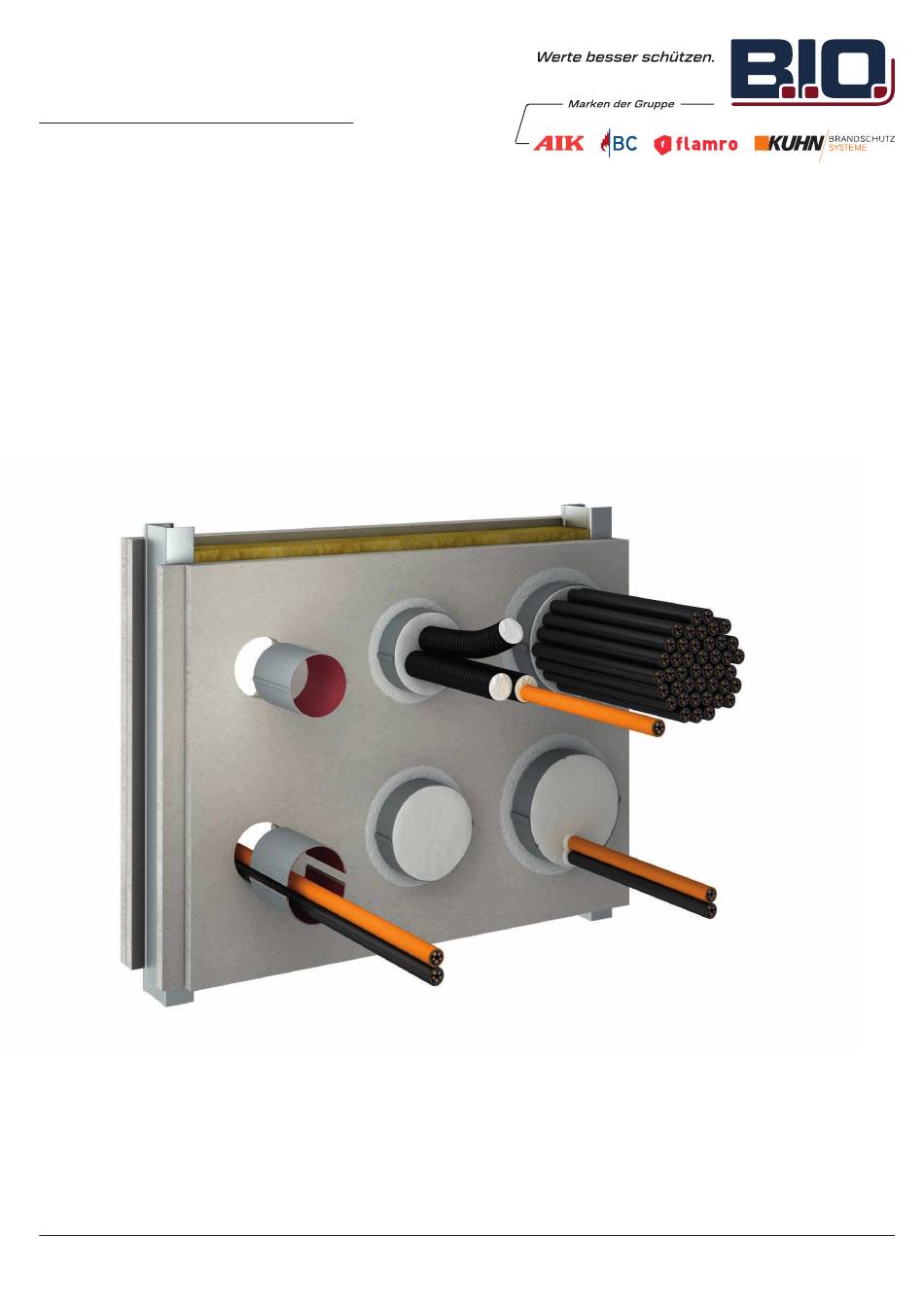

Cable Tube mit Klickverschluss zur Abschottung von Elektrokabeln und Leitungen aller Arten,
Elektroinstallationsrohren und weiteren Belegungen; auch für bereits vorhandene Installationen
gemäß aBg Z-19.53-2324.
Feuerwiderstandsfähigkeit: Feuerbeständig (90 min.)
Einbauanleitung
Rev.: 20.06
b.i.o. BRANDSCHUTZ GmbH • Gluesinger Strasse 86 • 21217 Seevetal • T +49 4105-40 90 0 • F +49 4105-40 90 32 • www.bio-brandschutz.de • info@bio-brandschutz.de
Irrtümer, Druckfehler und Änderungen vorbehalten. Alle Angaben entsprechen dem zum Zeitpunkt der Drucklegung (06/2020) geltenden Stand der Technik bzw. der Normfassung. Gerne informieren wir Sie auf Nachfrage über die für Ihren Einzelfall geltenden
gesetzlichen und technischen Rahmenbedingungen bzw. Herstellervorgaben. © Copyright svt Unternehmensgruppe, Seevetal. PYRO-SAFE
ist ein eingetragenes Warenzeichen
der svt Unternehmensgruppe, Seevetal.
®
®
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Bio PYRO-SAFE CT Cable Tube 150
- Seite 1 Rev.: 20.06 b.i.o. BRANDSCHUTZ GmbH • Gluesinger Strasse 86 • 21217 Seevetal • T +49 4105-40 90 0 • F +49 4105-40 90 32 • www.bio-brandschutz.de • info@bio-brandschutz.de Irrtümer, Druckfehler und Änderungen vorbehalten. Alle Angaben entsprechen dem zum Zeitpunkt der Drucklegung (06/2020) geltenden Stand der Technik bzw. der Normfassung. Gerne informieren wir Sie auf Nachfrage über die für Ihren Einzelfall geltenden gesetzlichen und technischen Rahmenbedingungen bzw.
-
Seite 2: Inhaltsverzeichnis
PYRO-SAFE ® Inhaltsverzeichnis Thema Seite Vorbemerkungen / Übersicht ............................3 Zielgruppe ..................................3 Verwendung der Anleitung ............................. 3 Sicherheitshinweise ............................... 3 Bauteile ..................................4 Anwendungsbereich (Bauteil- und Schottstärken, Schottabstände) ................5 Zulässige Belegung ..............................6 Kabel / Kabelbündel / Elektro-Installationsrohre ......................6 Brennbare Rohre ................................ -
Seite 3: Vorbemerkungen / Übersicht
PYRO-SAFE ® 1. Vorbemerkungen / Übersicht 1.1 Zielgruppe • Die Einbauanleitung richtet sich ausschließlich an brandschutztechnisch geschulte Personen. 1.2 Verwendung der Anleitung • Lesen Sie vor Beginn der Arbeiten diese Einbauanleitung einmal ganz durch. Beachten Sie insbesondere die nachfolgenden Sicherheitshinweise. •... -
Seite 4: Bauteile
PYRO-SAFE ® 1.4 Bauteile Leichte Trennwände (LTW) mit Stahlunterkonstruktion In Ständerbauart und beidseitiger Bekleidung mit mindestens 2 Lagen aus 12,5 mm dicken zement- bzw. gipsgebundenen Bauplatten mit einem Brand- verhalten der Klasse A1 bzw. A2 nach EN 13501-1. Die Wände müssen entsprechend der angestrebten Feuerwiderstandsdauer gemäß EN 13501-2 klassifiziert sein. Leichte Trennwände (LTW) mit Holzunterkonstruktion In Ständerbauart und beidseitiger Bekleidung mit mindestens 2 Lagen aus 12,5 mm dicken zement- bzw. -
Seite 5: Anwendungsbereich (Bauteil- Und Schottstärken, Schottabstände)
PYRO-SAFE ® 1.5 Anwendungsbereich (Bauteil- und Schottstärken, Schottabstände) Abmessungen bei Einzelanordnung Pos. Bezeichnung Wand [mm] Decke [mm] Bauteilstärke ≥ 100 ≥ 125 Abstand zu PYRO-SAFE CT bei Einzelanordnung ≥ 60 ≥ 60 ® Ringspaltgröße 5 bis 25 5 bis 25 Abmessungen bei Gruppenanordnung (nur in Massivbauteilen) Pos. -
Seite 6: Zulässige Belegung
PYRO-SAFE ® 2. Zulässige Belegung 2.1 Kabel / Kabelbündel / Elektro-Installationsrohre Elektrokabel und -leitungen aller Arten Elektro-Installationsrohre (EIR) (auch Lichtwellenleiter) aus Kunststoff gemäß EN 61386-22 Maximale Größe des Gesamtleiterquerschnitts der Mit und ohne Kabelbelegung. einzelnen Kabel abhängig von der angestrebten Einzeln bis Außen-Ø... -
Seite 7: Verwendete Produkte
PYRO-SAFE ® 3. Verwendete Produkte PYRO-SAFE Lamellenmatte „KLIMAROCK“ ® Cable Tube gemäß DIN EN 14303 und LE DE0628071802 vom 13.07.2018 bestehend aus PYRO-SAFE CT Cable Tube ® Klasse des Brandverhalten nach und 2 Weichschaumstopfen EN 13501-1: Klasse A1 Ø 60 mm / Länge 150 mm – Art.-Nr. 01276101 Abmessungen 610 x 50 cm Ø... -
Seite 8: Ausführungsbestimmungen Und -Varianten & Erste Halterungen
PYRO-SAFE ® 4. Ausführungsbestimmungen und -varianten & Erste Halterungen • Das Cable Tube darf zum Schließen von Öffnungen ohne Installationen (Leerschott für Nachbelegungen) verwendet werden. • Bei Einbau in leichte Trennwände mit einem Abstand von mehr als 50 mm zwischen den beidseitig der Stahlunterkonstruktion angeordneten Wandbekleidungen, sind die Cable Tubes im Bereich zwischen diesen mit Stahlbändern/-drähten zu sichern. -
Seite 9: Brandschutzmaßnahmen
PYRO-SAFE ® 5. Brandschutzmaßnahmen Die auf den folgenden Seiten dargestellten brandschutztechnischen Maßnahmen gelten ebenfalls für Nachinstallationen. 5.1 Kabel / Kabelbündel Ausführung bei Wand- und Deckenabschottung Ausführungsbestimmungen Seite 8 PYRO-SAFE CT Cable Tube 150 Abmessungen [mm] Maßnahme ® Ø ≤ 21 mm Wand &... -
Seite 10: Elektro-Installationsrohre (Eir)
PYRO-SAFE ® 5.2 Elektro-Installationsrohre (EIR) Ausführung bei Wand- und Deckenabschottung Ausführungsbestimmungen Seite 8 PYRO-SAFE CT Cable Tube 150 Abmessungen [mm] Maßnahme ® Ø ≤ 32 mm mit/ohne Kabel Ø ≤ 14 mm Max. 3 Stk. Wand & Decke PYRO-SAFE CT Cable Tube 200 Abmessungen [mm] Maßnahme ®... -
Seite 11: Pe-Leitungen „Speed Pipes
PYRO-SAFE ® 5.3 PE-Leitungen „Speed pipes“ Ausführung bei Deckenabschottung Ausführungsbestimmungen Seite 8 PYRO-SAFE CT Cable Tube 150 Abmessungen [mm] Maßnahme ® max. 24 Stk. Rohraußen-Ø ≤ 7 max. 7 Stk. Rohraußen-Ø ≤ 10 Speed pipes Decke max. 5 Stk. Rohraußen-Ø ≤ 12 PYRO-SAFE CT Cable Tube 200 Abmessungen [mm]... -
Seite 12: Klimasplit-Leitungskombinationen
PYRO-SAFE ® 5.4 Klimasplit-Leitungskombinationen Ausführung bei Wand- und Deckenabschottung Ausführungsbestimmungen Seite 8 PYRO-SAFE CT Cable Tube 150 Abmessungen [mm] Maßnahme ® Rohr 1 Außen-Ø 6-10 mm Rohrisolierung von 9 mm Dicke aus PE-Schaum + PE-100 Außen-Ø ≤ 25 mm, t 1,5 mm (U/U) + Wand &... -
Seite 13: Brennbare Rohre Aus Pvc-U
PYRO-SAFE ® 5.5 Brennbare Rohre aus PVC-U Ausführung bei Wandabschottung Ausführungsbestimmungen Seite 8 PYRO-SAFE CT Cable Tube 300 Abmessungen [mm] Maßnahme ® Ø ≤ 32 mm 2 PVC-Rohre Ø ≤ 20 mm + 2 PVC-Rohre Wand Ø ≤ 14 mm (5 x 1,5 mm²) + 3 Begleitkabel Einbauanleitung Rev.: 20.06... -
Seite 14: Montageschritte
PYRO-SAFE ® 6. Montageschritte 1. PYRO-SAFE CT mittig mit gleichem Überstand je Seite 2. Ringspalt mit PYRO-SAFE NOVASIT BM / K2 oder ® ® einschieben oder die Halbschalen um die Installationen PYRO-SAFE GFM verschließen. In LTW auf 25 mm Tiefe ®... -
Seite 15: Übereinstimmungsbestätigung
Übereinstimmungsbestätigung Name und Anschrift des Abschottungsherstellers: __________________________________________________________ __________________________________________________________ __________________________________________________________ Baustelle / Gebäude: __________________________________________________________ Datum der Herstellung: __________________________________________________________ Genehmigungsgegenstand: PYRO-SAFE ® Z-19.53-2324 Einzelanordnung Abschottung für elektrische Leitungen und Rohrleitungen aus Kunststoff oder Metall vom 12.03.2019 PYRO-SAFE Novasit COMBI 90 ® Z-19.15-1286 Gruppenanordnung Kabelabschottung/Kombiabschottung vom 01.06.2015...
