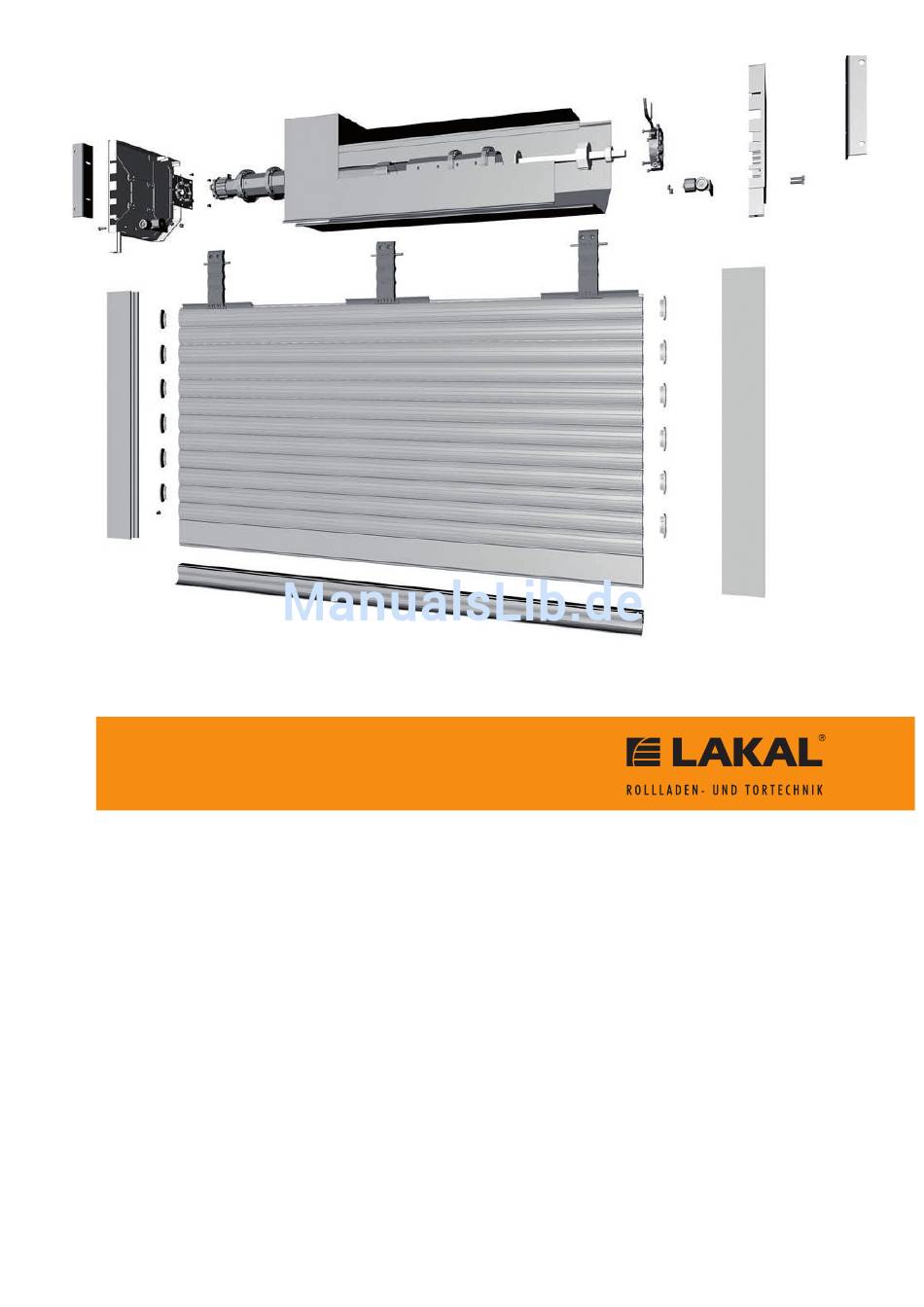

- Seite 1 Montage- und Betriebsanleitung Rolltor und Rollgitter MOBILIS, MOBILIS DUR, PRIMO, SECUNDO, TERTIO und SECURO...
-
Seite 2: Symbolerklärungen
Symbolerklärungen Warnsymbol für drohende Gefahr Bei Nichtbeachtung besteht Gefahr für Leib und Leben von Personen, es kann zu gesundheitlichen Schäden und lebensgefährlichen Verletzungen des Benutzers kommen. Stromfreies Arbeiten Vor Arbeiten, die mit diesem Symbol gekennzeichnet sind, muss jegliche Stromzufuhr unterbrochen werden. Bei Nichtbeachtung besteht Gefahr für Leib und Leben von Personen. - Seite 3 Wichtige Hinweise wird keine Haftung bei Zweckentfremdung, Die Bedienung darf ausschließlich lastfrei und in Katastrophenfällen, durch Fremdeinwirkungen sicherheitstechnisch einwandfreiem Zustand unter oder Beschädigungen durch unsachgemäßen Beachtung der Bedienungsanleitung erfolgen. Zur Transport, insbesondere beim Weitertransport an Wahrung dieses Zustandes ist die konsequente den Einsatzort, durch den Käufer übernommen.
-
Seite 4: Richtlinien Und Normen
03 Richtlinien und Normen Folgende Richtlinien, Normen und Normenentwürfe sowie alle Normen, auf die darin verwiesen wird, dienten bei der Kons- truktion, Produktion und Erstellung der Betriebsanleitung des Rolltores und des Rollgitters als Grundlage. Die entsprechende Herstellererklärung ist beim Hersteller hinterlegt. EN 13241 - 1 Produktnorm Tore EN 1760 - 2... - Seite 5 Herkunft der Gefährdung und deren Vermeidung Gefahr, eingeschlossen zu werden und blockiert so die weitere Abwärtsbewegung des Panzers. In Räumen, in denen das Tor die einzige Fluchtmöglichkeit Es ist darauf zu achten, dass eine Abrollsicherung, die ausgelöst ist, besteht die Gefahr, bei Stromausfall eingeschlossen zu hat, nur durch unterwiesenes Fachpersonal wieder eingestellt werden.
-
Seite 6: Montagevorbereitungen
06 Montagevorbereitungen Vor Beginn der Montage muss sichergestellt Dem Mauerwerk entsprechend angepasst werden, dass in unmittelbarer Reichweite des werden zudem benötigt: Rolltors eine 230 V Anschlusssteckdose bauseits • Passende Dübel bereitgestellt wird. • Passende Schrauben Beim Totmannbetrieb muss darauf geachtet In der Regel reichen für Beton und Klinkersteine, werden dass der Schlüsselschalter so montiert ist, Bims-Hohlblocksteine und Natursteine Rahmen-... -
Seite 7: Systemteile Für Rolltor

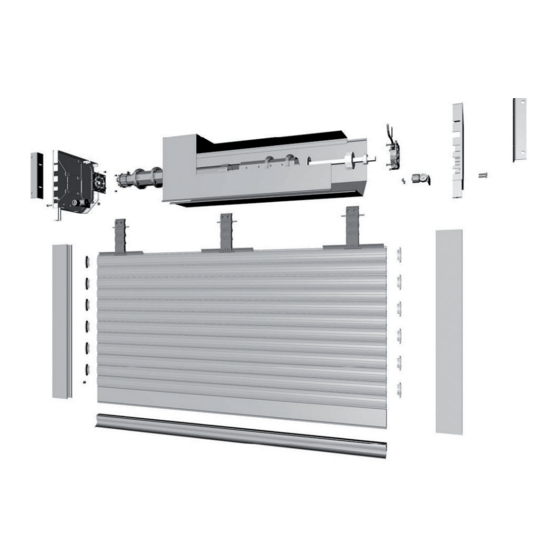

Systemteile für Rolltor Typ MOBILIS und MOBILIS DUR 12 13 1. Aluminium-Blendkappen 254 RS / 304 RS aus 8. Abrollsicherung mit Schrauben Druckguss, pulverbeschichtet 9. Einlaufrollen 2. Motorlager mit Schrauben 10. Befestigungswinkel für Blendkappen 3. Motor für Achtkantwelle ø 70 mm 11. - Seite 8 08 Systemteile für Rolltor Typ PRIMO 1. Aluminium-Blendkappen 304 RS aus Druckguss, 9. Abrollsicherung mit Schrauben pulverbeschichtet 10. Einlaufrollen 2. Motorlager mit Schrauben 11. Befestigungswinkel für Blendkappen 3. Motor für Achtkantwelle ø 70 mm 12. Hartgummi-Distanzstücke 4. FE-Kasten 304 RS in Abkantausführung, vierseitig 13.
- Seite 9 Systemteile für Rolltor Typ SECUNDO und TERTIO 9 10 13 14 1. Stahlblendkappen 322 RS / 350 RS / 400 RS, 8. Wellenbolzen verzinkt und pulverbeschichtet 9. Abrollsicherung mit Schrauben 2. Wanderlager 10. Aufhängeleiste 3. Motorlager mit Schrauben 11. Abweisbleche 4.
-
Seite 10: Montage
10 Montage... - Seite 11 Montage...
- Seite 12 10 Montage wenn möglich am Sturz befestigen:...
- Seite 13 Montage a) Befestigung bei PRIMO, MOBILIS und MOBILIS DUR b) Befestigung bei SECUNDO und TERTIO...
- Seite 14 10 Montage a) Bei PRIMO, SECUNDO, TERTIO, MOBILIS und MOBILIS DUR...
- Seite 15 Montage a) Bei Rollgittern (alle weiteren Schritte entsprechen denen von PRIMO, SECUNDO, TERTIO, MOBILIS und MOBILIS DUR) ca. 20 cm...
- Seite 16 10 Montage...
- Seite 17 Montage a) Einstellen obere Endlage b) Einstellen untere Endlage...
-
Seite 18: Grundsätze Zur Prüfung
(BGR 232) sind alle kraftbetätigten Fenster, Türen und Tore vor der ersten Inbetriebnahme und nach Bedarf, jedoch mindestens Es ist darauf zu achten, dass bei der Umrüstung nur LAKAL- einmal jährlich, von einem Sachkundigen zu prüfen. Systemteile bzw. von LAKAL vorgesehene Komponenten Die durchgeführten Prüfungen sind im Abschnitt Prüfergebnisse... -
Seite 19: Eg-Konformitätserklärung
EG-Konformitätserklärung im Sinne der EG Maschinenrichtlinie 98/37/EG Anhang II A Insbesondere wurden folgende europäischen Normen erklärt berücksichtigt: EN 12605:2000 Mechanische Aspekte, Prüfverfahren LAKAL GmbH EN 12604:2000 Mechanische Aspekte Zinzinger Str. 11 D-66117 Saarbrücken Anforderungen u. Klassifikation Tel. +49 681 92609-0 EN 12445:2000 Nutzungssicherheit kraftbetätigter Tore... -
Seite 20: Auftragsspezifische Technische Daten
200 cm oder TERTIO Profil AHS 75 Bandstärke 0,60 mm 380 cm 260 cm PRIMO Profil AHS 75 Bandstärke 0,60 mm SECUNDO 550 cm 320 cm oder SECUNDO Profil AHS 75 Bandstärke 0,60 mm SECURO 400 cm 250 cm SECURO Profil RG 95 Bandstärke 0,60 mm... -
Seite 21: Prüfprotokoll, Rolltor Und Rollgitter
Prüfprotokoll, Rolltor und Rollgitter Das nachfolgende Prüfprotokoll enthällt eine Auflistung aller zu prüfenden Komponenten. Die Liste muss je nach Einzelfall möglicherweise ergänzt oder gekürzt werden und sollte für jeden Prüfvorgang kopiert und ausgefüllt werden. Hauptsächlich ist eine Sicht- und Funktionsprüfung aller Bauteile und Sicherheitseinrichtungen durchzuführen. Tortyp Betreiber gemäß... -
Seite 22: Prüfungsergebnisse
17 Prüfungsergebnisse Prüfdatum o.M. M. v.B. n.B. Durchgeführt von Unterschrift Bezeichnungen: o.M. = ohne Mängel, M. = Mängel, v.B. = vollständig behoben, n.B. = nicht / teilweise behoben... -
