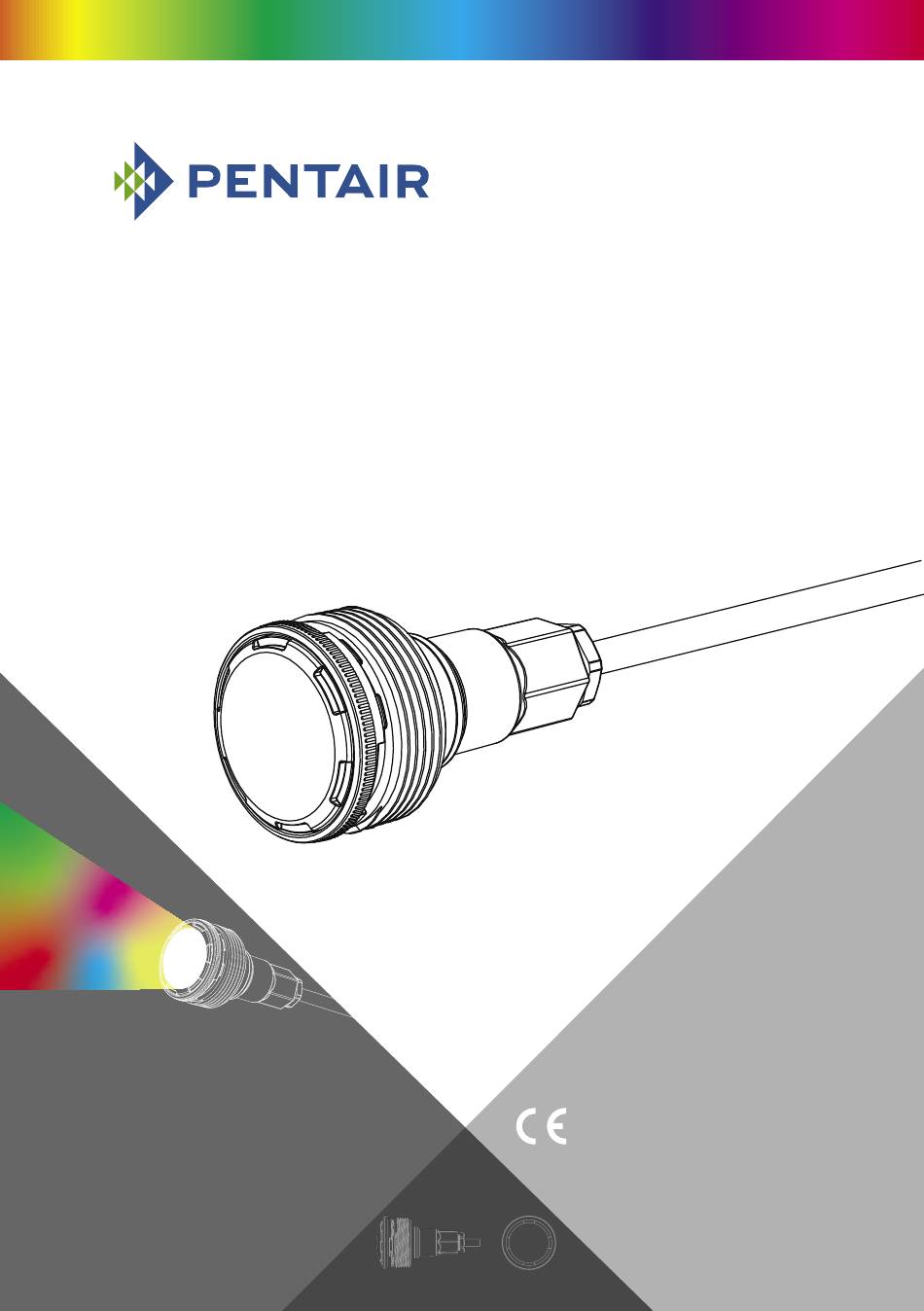

- Seite 1 MICROBRITE® DE - FARB-LED-SCHEINWERFER FÜR SWIMMINGPOOLS UND SPAS 620424-EU LED-Scheinwerfer für 1,5“-Pool-Wandbefestigung REV 01/2021...
-
Seite 2: Konformitätserklärung
Pentair dankt Ihnen für Ihr Vertrauen und den Kauf eines MICROBRITE®, unseres kompakten LED-Scheinwerfers für 1,5“-Pool- Wandbefestigung. Um so gut wie möglich von allen Funktionalitäten von MICROBRITE® zu profitieren, lesen Sie diese Schnellstartanleitung bitte aufmerksam. Bewahren Sie sie sorgfältig auf, um jederzeit darin nachschlagen zu können. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS > WARNUNGEN UND WICHTIGE SICHERHEITSHINWEISE S. 04 > ALLGEMEINE PRÄSENTATION S. 06 > ALLGEMEINE INSTALLATIONSVORSCHRIFTEN S. 06 > INSTALLATION DES SCHEINWERFERS S. 07 > INSTALLATION IN EINEM NASSKANAL S. 08 > INSTALLATION IN EINEM TROCKENKANAL S. 10 > ELEKTRISCHER ANSCHLUSS S. -
Seite 4: Warnungen Und Wichtige Sicherheitshinweise
WARNUNGEN UND WICHTIGE SICHERHEITSHINWEISE GEFAHR - EINE UNSACHGEMÄSSE INSTALLATION UND VERWENDUNG DIESES SCHEINWERFERS KANN ZU SCHWERWIEGENDEN VERLETZUNGEN ODER TOD FÜHREN. GEFAHR - DIE INSTALLATEURE, SCHWIMM-BADBETREIBER UND -EIGENTÜMER MÜSSEN DIESE WARNUNGEN UND ALLE ANWEISUNGEN LESEN, BEVOR SIE DEN SCHEINWERFER FÜR SWIMMINGPOOLS UND SPAS VERWENDEN. Durch entsprechende Positionierung der Scheinwerfers sollte vermieden werden, dass jemand für längere Zeit aus einem Abstand von weniger als 0.51m direkt in die Leuchte schaut. - Seite 5 (braune Ader mit Stromquelle, blaue Ader mit gemeinsamem Kabel). TECHNISCHE MERKMALE DER FIXEN LEUCHTEN FÜR SWIMMINGPOOLS UND SPAS: 12 VAC, 50/60 Hz. - WICHTIGER HINWEIS - DER FARB-LED-SCHEINWERFER MICROBRITE KANN NICHT REPARIERT WERDEN. DER GESAMTE SCHEINWERFER MUSS AUSGETAUSCHT WERDEN. - ACHTUNG - MIT DEN FARB-LED-SCHEINWERFERN MICROBRITE DÜRFEN KEINE DIMMER VERWENDET WERDEN.
-
Seite 6: Allgemeine Präsentation
Für den Anschluss des Scheinwerfers MicroBrite an den Transformator oder die Anschlussdose: 1 - Führen Sie das Stromkabel des Scheinwerfers MicroBrite durch den Sauganschluss bis in die Anschlussdose. 2 - Lassen Sie an der Anschlussdose das Kabel mindestens 15 cm überstehen, um die Installation zu erleichtern. -
Seite 7: Installation Des Scheinwerfers
215-9890B PENTAIR 542411 (nicht empfohlen) WATERWAY 400-9170B PENTAIR 86205100 CMP25550001060 PENTAIR 542405 CMP25522100000 PENTAIR 542404 CMP25550000000 Der Adapter des Scheinwerfers MicroBrite ermöglicht seinen Einbau in einem 1,5“-Sauganschluss. Konsultieren Sie die oben stehende Auflistung der Sauganschlüsse, die mit MicroBrite kompatibel sind. -
Seite 8: Installation In Einem Nasskanal
Adapter. 1,5“-Sauganschluss 4 - Halten Sie den Scheinwerfer MicroBrite in Ihrer Hand und drehen Sie ihn mehrere Male gegen den Uhrzeigersinn, sodass das Stromkabel des Scheinwerfers mehrere Umdrehungen gegen den Uhrzeigersinn aufgewickelt wird. Lesen Sie den Schritt 5, bevor Sie mit Schritt 6 fortfahren. - Seite 9 6 - Führen Sie den Scheinwerfer MicroBrite in den 1,5“-Sauganschluss ein. Beginnen Sie, den Scheinwerfer MicroBrite von Hand in den Sauganschluss zu schrauben. Führen Sie den Scheinwerfer MicroBrite in den Sauganschluss ein und drehen Sie den Scheinwerfer von Hand im Uhrzeigersinn.
-
Seite 10: Installation In Einem Trockenkanal
2 - Schrauben Sie den Adapter vom Scheinwerfergehäuse ab und nehmen Sie ihn vom 3m langen Kabel ab. 3 - Führen Sie das 3 m lange Kabel durch den O-Ring. 4 - Installieren Sie den O-Ring an der Rückseite des Scheinwerfers MicroBrite. 5 - Tragen Sie das mitgelieferte Schmiermittel am O-Ring auf. -
Seite 11: Elektrischer Anschluss
• Ein Farb-LED-Scheinwerfer IntelliBrite-e Pool verbraucht max. 40 W. • Ein Farb-LED-Scheinwerfer IntelliBrite-PAR56 verbraucht max. 40 W. • Bis zu sechs (6) 12 VAC-Scheinwerfer MicroBrite können an einen 100 W-Transformator angeschlossen werden. • Bis zu zwanzig (20) 12 VAC-Scheinwerfer MicroBrite können an einen 300 W-Transformator angeschlossen werden. - Seite 12 Indem der Schalter eine gewisse Anzahl von Malen ein- und ausgeschaltet wird, aktiviert der Scheinwerfer eines der sieben Programme, zeigt eine unveränderliche Farbe oder aktiviert die Funktion „Hold“ (Halten) oder „Recall“ (Abrufen). Hinweis: Bis zu max. sechs (6) 12 VAC-Scheinwerfer MicroBrite können an einen 100 W-Transformator angeschlossen werden.
- Seite 13 Verwendung der Steuerung IntelliBrite: Die Farbscheinwerfer MicroBrite sind mit den IntelliBrite-Farben und -Programmen kompatibel und können mit den IntelliBrite-Farbscheinwerfern für die Landschaftsbeleuchtung synchronisiert werden. Um ein Programm oder eine unveränderliche Farbe zu wählen, drehen Sie den Knopf, bis er auf den gewünschten Modus zeigt. Der erste Modus befindet sich auf „9 Uhr“...
- Seite 14 Der Farbscheinwerfer MicroBrite kann mithilfe der Steuerung ControlBrite (Teilenr. CTRB-1010, separat erhältlich) gesteuert werden. Die Steuerung ControlBrite ermöglicht die vollständige Steuerung Ihrer Scheinwerfer MicroBrite. Drücken Sie einfach auf die Tasten der Fernbedienung, um die Programme oder unveränderlichen Farben zu aktivieren. Die Steuerung ControlBrite kann mit einem einzigen oder mehreren 12 VAC-Transformatoren (max. 300 W) verbunden werden, um die Farbeffekte des Scheinwerfers MicroBrite...
-
Seite 15: Verwendung Des Farb-Led-Scheinwerfers Microbrite® Mithilfe Eines Pentair-Automationssystems
- Wählen Sie im Untermenü Eingänge/E1 den Punkt BELEUCHTUNG, um anzugeben, dass am entsprechenden Eingang ein potenzialfreier Kontakt angeschlossen wurde. - Wählen Sie für MicroBrite und andere LED-Farb-Scheinwerfer, deren Farben durch Impulse gewechselt werden können, im Startmenü den Punkt Beleuchtung und bestätigen Sie das gewünschte... -
Seite 16: Fehlerbehebung
2 - Drücken Netzschalter Steuerung IntelliBrite, einzuschalten. Vergewissern Sie sich, dass die LED nicht mehr blinken. SETS UND ERSATZTEILE MicroBrite LED Farbe und Weiß – Liste der kompletten Sets Teilenr. Beschreibung 620424-EU Farbscheinwerfer MicroBrite 12 VAC - 3 m-Kabel 620428-EU Scheinwerfer MicroBrite 12 VAC, 3 m-Kabel 620457-EU Scheinwerfer MicroBrite warmes 12 VAC, 3 m-Kabel... -
Seite 17: Wartung
Ihnen, das Stromkabel des Ersatzscheinwerfers durch den Kanal bis zur Anschlussdose zu ziehen. 3 - Um den gesamten Scheinwerfer MicroBrite aus einem Schwimmbad oder Spa zu entfernen: Drehen Sie den gesamten Scheinwerfer mithilfe des mitgelieferten Installationswerkzeugs (Teilenr. 602158Z) eine Achteldrehung gegen den Uhrzeigersinn, um den Scheinwerfern vom Sauganschluss zu lösen. -
Seite 18: Installationswerkzeug
Ave. de Sévelin 20, CH-1004 - LAUSANNE, Switzerland © 2021 Pentair. Alle Rechte vorbehalten. Der Inhalt dieses Dokumentes unterliegt Änderungen ohne vorherige Ankündigung. Copyright – Limited License: except as specifically permitted herein, no portion of the content on this document may be reproduced in any form or by any mean...
