4 Produktbeschreibung
4.3.4

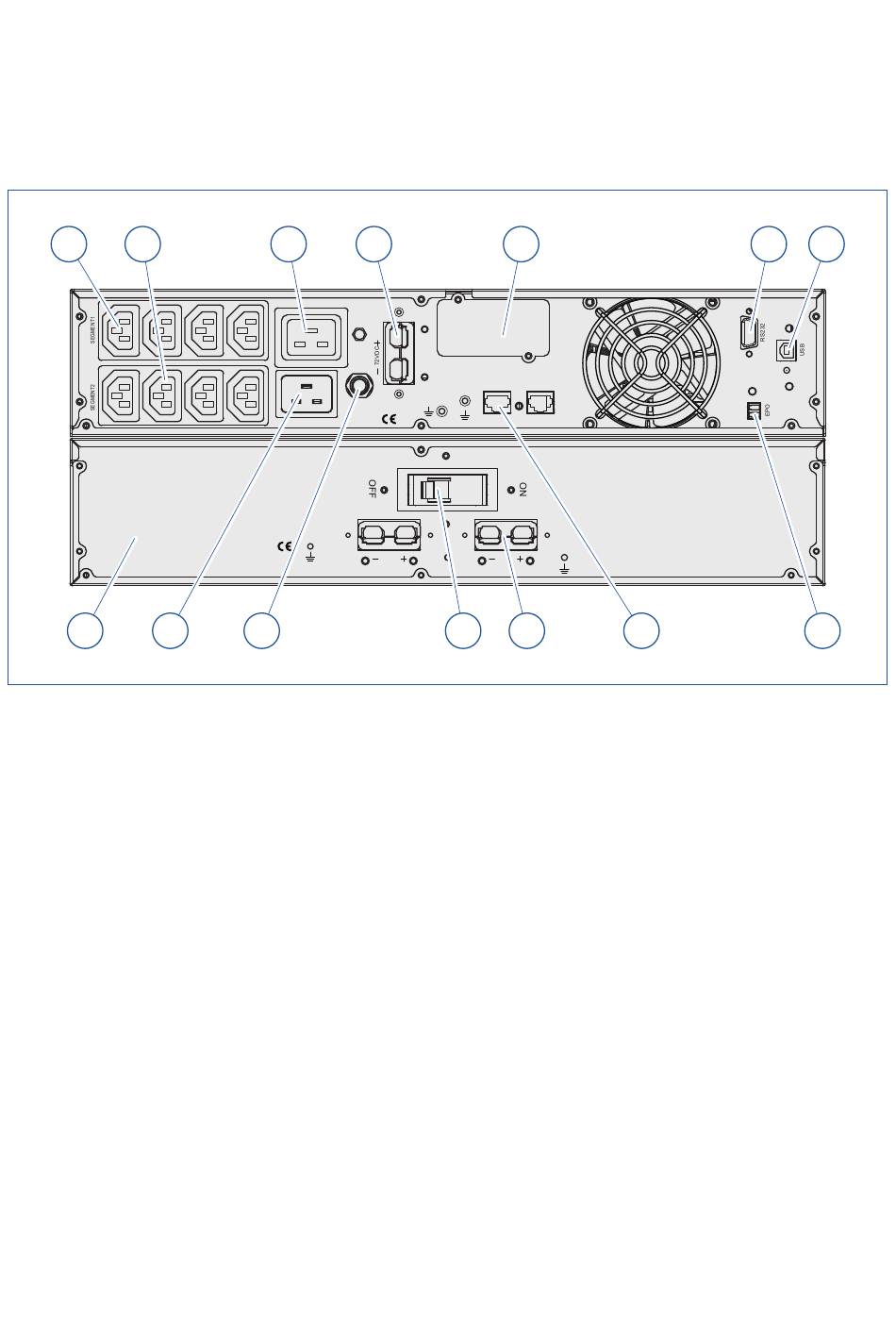

Rückseite MDO-2000PRO, MDO-3000PRO
1
2
14
13
1
Ausgangsanschlüsse 4 × IEC 320 C13 (Segment 1) – programmierbar
2
Ausgangsanschlüsse 4 × IEC 320 C13 (Segment 2)
3
Ausgangsanschluss IEC 320 C19
4
Anschlussbuchse für externen Batteriepack
5
Schacht für Netzwerkkarte (SNMP)/Relaiskarte
6
RS232-Buchse
7
USB-Buchse
8
Anschlussklemmen für externen NOT-AUS-Schalter (EPO)
9
RJ45-Buchse (Netzwerk/Fax/Modem/Überspannungsschutz)
10
Anschlussbuchse (USV bzw. weiterer externer Baterriepack)
11
Batterietrennschalter
12
Eingangssicherung
13
Eingangsanschluss zur Spannungsversorgung 230 V
14
Batteriepack
20
3
4
HIGH CURRENT OUTLET
BREAKER
INPUT
72VDC
12
USV MD-1000PRO – MD-3000PRO, MDO-2000PRO, MDO-3000PRO
5
INTELLIGENT SLOT
RJ45
72VDC
11
10
6
9
7
8
