PrimAster UHD20232 Montageanleitung
Werkstattwagen
Verwandte Anleitungen für PrimAster UHD20232
Inhaltszusammenfassung für PrimAster UHD20232

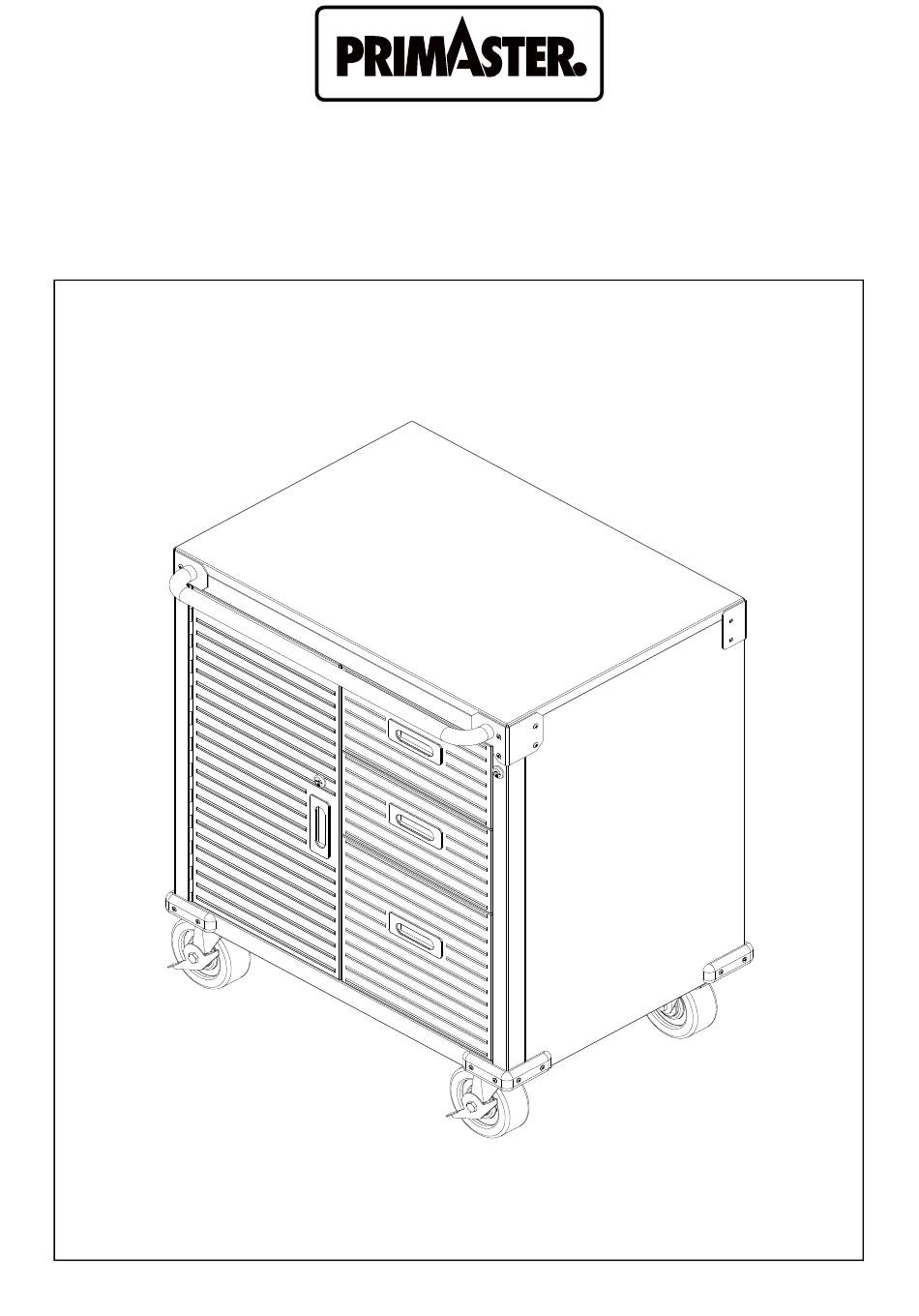

- Seite 1 EAN: 2077604512176 MONTAGEANLEITUNG Werkstattwagen UHD20232 Maße:: 70 cm x 50 cm x 87 cm Siehe Seite 15 für Pflegehinweise von Edelstahl Globus Fachmärkte GmbH & Co. KG Zechenstraße 8, 66333 Völklingen...
- Seite 2 (Seite 1)
- Seite 3 (Seite 2) Montage kleine Schublade Montage grosse Schublade...
- Seite 4 BESTANDSLISTE (Seite 3) Bitte überprüfen Sie die Teile sorgfältig nach der Bestandsliste. Wenn Teile der Bestandsliste fehlen, wenden Sie sich bitte an unseren Kundendienst. (#1) Unterteil x 1 Stück (#2) Vorderteil x 1 Stück (#3) rechtes Seitenteil x 1 Stück (#4) linkes Seitenteil x 1 Stück (#5) mittlere Stützstange x 1 Stück (#6) unteres Rückteil x 1 Stück...
- Seite 5 BESTANDSLISTE (Seite 4) Bitte überprüfen Sie die Teile sorgfältig nach der Bestandsliste. Wenn Teile der Bestandsliste fehlen, wenden Sie sich bitte an unseren Kundendienst. (#9) Mittlerer Fachboden x 1 Stück (#10) massive Holzplatte x 1 Stück (#11) Lenkstange x 1 Stück (#12-1) kleine Schublade Vorderteil x 2 Stück (#12-2) kleine Schublade linkes Seitenteil x 2 Stück (#12-3) kleine Schublade rechtes Seitenteil x 2 Stück...
- Seite 6 BESTANDSLISTE (Seite 5) Bitte überprüfen Sie die Teile sorgfältig nach der Bestandsliste. Wenn Teile der Bestandsliste fehlen, wenden Sie sich bitte an unseren Kundendienst. (#13-1) grosse Schublade Vorderteil x 1 Stück (#13-2) grosse Schublade linkes Seitenteil x 1 Stück (#13-3) grosse Schublade rechtes Seitenteil x 1 Stück (#13-4) grosse Schublade Rückteil x 1 Stück (#14) Lenkrollen mit Festellbremse x 2 Stück (#15) Lenkrollen ohne Festellbremse x 2 Stück...
- Seite 7 BESTANDSLISTE (Seite6) Bitte überprüfen Sie die Teile sorgfältig nach der Bestandsliste. Wenn Teile der Bestandsliste fehlen, wenden Sie sich bitte an unseren Kundendienst. (#18) Eckschutz rechts oberes Rückteil x 1 Stück (#19) Eckschutz links oberes Rückteil x 1 Stück (#20) Schraube A (M4 x 10L) x 58 Stück (#21) Schraube B (M4 x 8L) x 63 Stück (#22) Tür-/ Schubladenschlüssel x 4 Stück (#23) Haken x 4 Stück...
- Seite 8 BESTANDSLISTE (Seite 7) Bitte überprüfen Sie die Teile sorgfältig nach der Bestandsliste. Wenn Teile der Bestandsliste fehlen, wenden Sie sich bitte an unseren Kundendienst. (#26) Schraube C (M4 x 18L) x 16 Stück (#27) Unterlegscheibe (M4) x 4 Stück...
- Seite 9 Werkstattwagen UHD20232 (Seite 8) Ein magnetischer Schraubendreher ist für komfortable Tip: Montage im Lieferumfang enthalten. Bei Verwenden Front Vorne eines elektrischen Schraubendrehers bitte auf eine niedrige Drehmomenteinstellung achten. Back Hinten Schritt 1: Öffnen Sie den Karton und entnehmen alle Teile.
- Seite 10 Werkstattwagen UHD20232 (Seite 9) Vorne Schritt 4: Montage des rechten Seitenteils (#3). Positionieren Sie das rechte Seitenteil (#3) an das Vorderteil (#2) und die massive Holzplatte (#10). Arretieren Sie die Löcher und stellen Sie sicher dass das obere Ende des rechten Seitenteils und die Holzplatte (#8) bündig sind.
- Seite 11 Werkstattwagen UHD20232 (Seite 10) Schritt 7: Montage des Unterteils (#1). Befestigen Sie das Unterteil (#1) an das linke und rechte Seitenteil (#4, #3), Vorderteil (#2) und unteres Rückteil (#6). Arretieren Sie die Löcher, benutzen Sie Schraube A (#20) und ziehen diese an.
- Seite 12 Werkstattwagen UHD20232 (Seite 11) Schritt 11: Montage kleine Schublade Seitenteile (#12-2, #12- Besfestigen Sie die kleine Schubladen Seitenteile (#12-2; #12-3), eines nach dem anderen, an das Schubladen Vorderteil (#12-1). Stellen Sie sicher, dass die kleine Schubladen Seitenteile senkrecht auf der Rückseite des Schubladen Vorderteils (#12-1) platziert werden.
- Seite 13 Werkstattwagen UHD20232 (Seite 12) Schritt 14: Montieren Sie die grosse Schublade auf gleiche Weise. Wiederholen Sie Schritt 11-13, benutzen Sie jedoch das linke Seitenteil (#13-2), rechte Seitenteil (#13-3), Vorderteil (#13-1) und Unterteil (#12-5) der grossen Schublade. Nach Zusammenbau sollten Sie eine grosse...
- Seite 14 Werkstattwagen UHD20232 (Seite 13) ACHTUNG: Ziehen Sie die Kugellager Führungen vollständig aus bevor Sie die Schubladen befestigen. Ziehen Sie die Kugellager Führungen vollständig aus Schritt 15: Einsetzen der 3 Schubladen. Ziehen Sie die Führungsschienen vollständig aus, anschliessend die Schienen der Schubladen vorsichtig auf den Führungsschienen des...
- Seite 15 Werkstattwagen UHD20232 (Seite 14) Montage der Tür (#8). Schritt 17: Befestigen Sie die Tür (#8) an die Einheit, benutzen Sie Schraube B (#21) und ziehen diese an. Achtung: die Schraubenlöcher an dem Türscharnier haben einen Spielraum, sodass die Tür in den Rahmen eingesetzt und zentriert werden kann.
- Seite 16 (Seite 15) Pflegehinweise für Edelstahl: Dieser Artikel hat eine UltraGuard Anti-Fingerabdruck Oberfläche. Verwenden Sie keine traditionellen Edelstahlreinigungsmittel. Reiben Sie die Oberfläche behutsam einmal im Monat mit warmem Wasser und einem weichen Tuch (vorzugsweise ein Mikrofasertuch) ab. Dies ist die beste Vorgehensweise, um unerwünschte Fingerabdrücke oder Fettflecken zu vermeiden.
