Impact Acoustic Chatpod 1200 Montageanleitung Seite 11

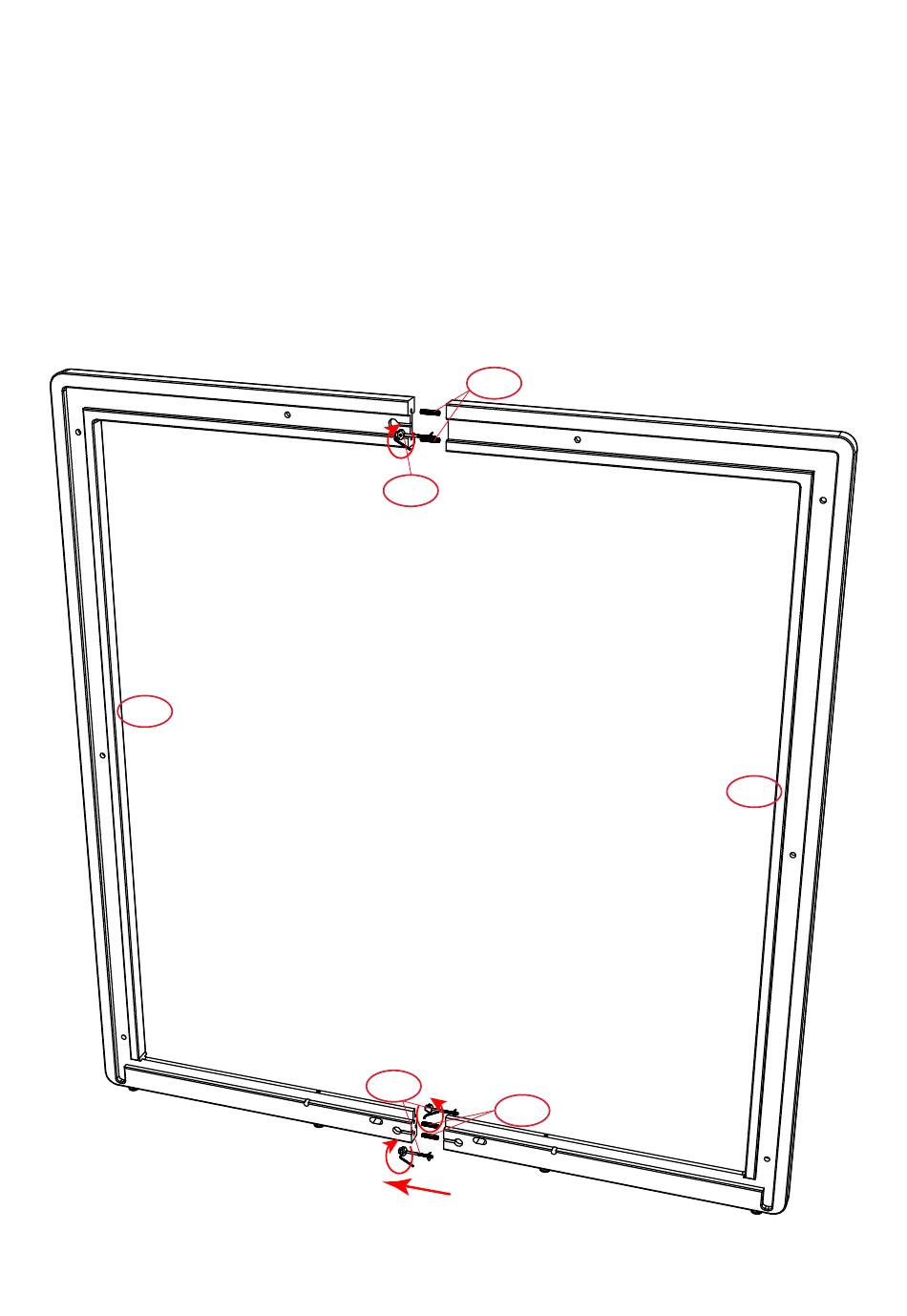

Schritt 10
Setzen Sie bei den vier Bohrungen die Dübel (AM) ein. Fügen Sie die beiden identischen
Verbindungsrahmenhälften (J) zusammen. Legen Sie die drei Verbinder (W) in die Aus-
fräsungen und ziehen Sie diese mit dem 4mm-Inbusschlüssel (AJ) fest.
AM
W
J
J
W
AM
11 Chatpod 1200
