Impact Acoustic Chatpod 1200 Montageanleitung

Vorschau ausblenden Andere Handbücher für Chatpod 1200:

Werbung

Quicklinks

Diese Anleitung herunterladen

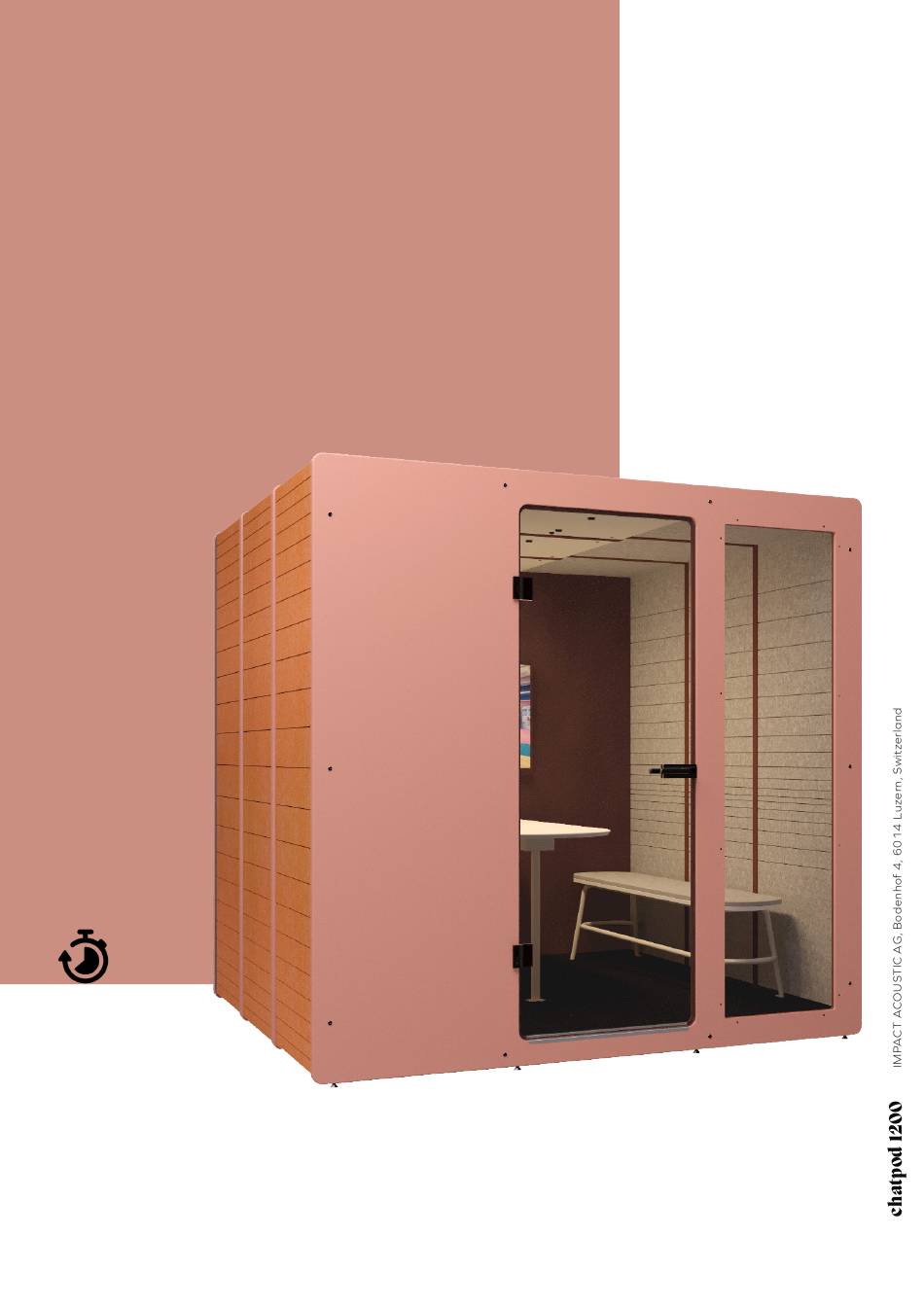

Montageanleitung
Chatpod 1200
120min

Werbung

loading

Verwandte Anleitungen für Impact Acoustic Chatpod 1200

Inhaltszusammenfassung für Impact Acoustic Chatpod 1200

  • Seite 1 Montageanleitung Chatpod 1200 120min...

  • Seite 2: Was Zusätzlich Benötigt Wird

    Schritt 1 Drücken Sie bei der Innenseite der Rückwand (E und F) die Einschlagmuttern (AD) in die Bohrungen und ziehen Sie die Schrauben (Y) mit dem 4mm-Inbusschlüssel (AJ) fest an. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 3 Setzen Sie bei den vier Bohrungen die Dübel (AE) ein. Fügen Sie die beiden Rahmen- hälften (E und F) zusammen. Legen Sie die drei Verbinder (W) in die Ausfräsungen und ziehen Sie diese mit dem 4mm-Inbusschlüssel (AJ) fest. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 4 Schritt 3 Entfernen Sie das Silikonpapier des doppelseitigen Klebebandes auf der Rückseite der zwei Füllungen (O) und drücken Sie die Füllungen in die Vertiefung der Rückwand. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 5 Schritt 4 Positionieren Sie die Rückwand an die Endposition und nivellieren Sie diese mithilfe der vier Stellfüsse, mit einem 13mm-Gabelschlüssel aus. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 6 Sie das Kabel (AH) mit dem Netzstecker in den H-Verteiler (AG). Stecken Sie ebenfalls die Stecker der linken (C) sowie rechten Seite (D) in den Verteiler und stellen Sie sicher, dass die Stecker einrasten. click click click Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 7 Legen Sie die Bodenplatte (L) auf die vier Klötze (V) und achten Sie darauf, dass sie so wie abgebildet ausgerichtet sind. Fügen Sie die beiden Seiten (C und D) mit der Boden- platte zusammen. Dies sollte leicht gehen, ansonsten müssen die Teile besser zueinander ausgerichtet werden. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 8 Führen Sie das Kabel der Seite durch die Aussparung des Deckels (N). Fügen Sie den Deckel mit den beiden Seiten zusammen. Dies sollte ohne allzugrossen Widerstand ge- hen. 90º 90º Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 9 Fahren Sie die beiden Seiten, den Boden sowie den Deckel in die Rückwand ein. Möglicher- weise muss dazu der Deckel leicht angehoben werden. Achten Sie darauf, dass das Kabel frei liegt. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 10 Schrauben Sie jeweils einen Gewindestift (AB) in eine Verbindungsstange (S) ein (mit dem 4mm-Inbusschlüssel (AJ)) und fahren Sie die Stangen in die vorgesehenen Aussparungen ein. Nun drehen Sie nochmals an den Schrauben, bis die Stangen in die Schrauben der Rückwand greifen. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 11 Setzen Sie bei den vier Bohrungen die Dübel (AM) ein. Fügen Sie die beiden identischen Verbindungsrahmenhälften (J) zusammen. Legen Sie die drei Verbinder (W) in die Aus- fräsungen und ziehen Sie diese mit dem 4mm-Inbusschlüssel (AJ) fest. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 12 Fügen Sie den Verbindungsrahmen mit dem hinteren Element zusammen. Möglicher- weise muss dazu der Deckel leicht angehoben werden. Achten Sie beim Zusammenfü- gen darauf, dass das Kabel (AG) durch eines der beiden Langlöcher des Verbindungs- rahmens geführt wird. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 13 Stecken Sie das Kabel (AG) in den H-Verteiler (AG). Stecken Sie ebenfalls die Stecker der linken (A) sowie rechten Seite (B) in den Verteiler und stellen Sie sicher, dass die Stecker einrasten. click click click Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 14 Fügen Sie die beiden Seiten (C und D) mit der Boden- platte (L)zusammen. Dies sollte leicht gehen, ansonsten müssen die Teile besser zuein- ander ausgerichtet werden. Achten Sie darauf, dass das Kabel (AG) frei liegt. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 15 Schritt 14 Führen Sie das Kabel der Seite durch die Aussparung des Deckels (N). Fügen Sie den Deckel mit den beiden Seite zusammen. Dies sollte ohne allzugrossen Widerstand gehen. 90º 90º Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 16 Schritt 15 Fahren Sie die beiden Seiten, der Boden sowie der Deckel in den Verbindungsrahmen ein. Möglicherweise muss dazu der Deckel leicht angehoben werden. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 17 4mm-Inbusschlüssel (AJ) und fahren Sie die Stangen in die vorgesehenen Aussparungen ein. Nun drehen Sie nochmals an den Schrauben, bis die Stangen in die Gewindestifte der bereits montierten Verbindungsstangen greifen. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 18 Verbindungsrahmen mit dem hinteren Element zusammen. Möglicherweise muss dazu der Deckel leicht angehoben werden. Achten Sie beim Zusammenfügen darauf, dass das Ka- bel (AG) durch eines der beiden Langlöcher des Verbindungsrahmens geführt wird. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 19 Kabel (AG) in den T-Verteiler (AI). Stecken Sie ebenfalls die Stecker der linken (A) sowie rechten Seite (B) in den Verteiler und stellen Sie sicher, dass die Stecker einrasten. click click click Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 20 Legen Sie die Bodenplatte (K) auf die vier Klötze (V) und achten Sie darauf, dass sie so wie abgebildet ausgerichtet sind. Fügen Sie die beiden Seiten (A und B) mit der Bodenplatte (K) zusammen. Dies sollte leicht gehen, ansonsten müssen die Teile besser zueinander aus- gerichtet werden. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 21 Schritt 20 Führen Sie das Kabel der Seite durch die Aussparung des Deckels (M). Fügen Sie den Deckel mit den beiden Seiten zusammen. Dies sollte ohne allzugrossen Widerstand gehen. 90º 90º Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 22 Schritt 21 Fahren Sie die beiden Seiten, der Boden sowie der Deckel in den Verbindungsrahmen ein. Möglicherweise muss dazu der Deckel leicht angehoben werden. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 23 Fahren Sie die Stangen (S) in die vorgesehenen Aussparungen ein. Drehen Sie die Stan- gen im Uhrzeigersinn, bis sie mit dem Gewindestiften greifen, gegebenenfalls mit der Hilfe einer Schraube (Y). Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 24 Setzen Sie bei den vier Bohrungen die Dübel (AE) ein. Fügen Sie die beiden Rahmenhälften (G und H) zusammen. Legen Sie die zwei Verbinder (W) in die Ausfräsungen und ziehen Sie diese mit dem 4mm-Inbusschlüssel (AJ) fest. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 25 Schritt 24 Drücken Sie die Türschwelle (T) über den den Rahmen und fixieren diese mit den vier Schrau- ben (AC). Ziehen Sie die Schrauben nur handfest an. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 26 Schritt 25 Fügen Sie den Türrahmen (G und H) mit dem hinteren Element zusammen. Drehen Sie die Schrauben (Y) rein und ziehen diese mit dem 4mm-Inbusschlüssel (AJ) fest an. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 27 Führen Sie die von der Seite kommenden Kabel in die dafür vorgesehenen Aussparungen und stecken Sie diese bis zum Einrasten ein. Bewegungsmelder Licht Licht Lüfter Zuleitung Bemerkung: Der Chatpod wird konfektioniert geliefert, es muss lediglich die Zuleitung eingesteckt werden. click Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 28 Schritt 27 Legen Sie die Abdeckungen des Deckels auf den Chatpod. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 29 Stellfüsse mit dem 13mm-Gabelschlüssel (AN) und 4mm-Inbusschlüssel (zweimal im Chatpod drin), bis er eben liegt. Ziehen Sie die Wabenkarton-Klötze (V) hervor und führen Sie diese dem Recycling zu. Stecken Sie das Kabel (AH) ein. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 30 Schritt 29 Entfernen Sie die Silikonpapiere auf der Unterseite der Teppichstreifen (AF) und kleben Sie die Streifen zwischen die Teppichstücke. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 31 Hängen Sie die Glastüre (I) ein und sicheren Sie diese mit den beiden Stiften. Achten Sie dabei darauf, dass die Einkerbung beim Stift auf der Unterseite ist. Ziehen Sie die beiden kleinen Ge- windestifte mit dem 2.5-mm-Inbusschlüssel (AL) fest. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 32 Schritt 31 Montieren Sie den Türgriff (U) in folgender Reihenfolge: Schloss, Metallring, Kunststoffring, Türgriff. Drücken Sie die beiden Türgriffhälften zusammen und ziehen Sie währenddessen die Stiftschraube mit dem 3-mm-Inbusschlüssel (AK) fest. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
  • Seite 33 Fertig! Überprüfen Sie, ob der Chatpod vollumfänglich funktioniert, insbesondere die Beleuchtung, die Lüfter, die Steckdosen sowie dass sich die Türe ordnungsgemäss schliessen lässt. Chatpod 1200 IMPACT ACOUSTIC AG, Bodenhof 4, 6014 Luzern, Switzerland...
