T-Sinus 154pcicard / deutsch / A31008-E505-A102-1-D1 / QIG_154_pcicard.fm / 21.10.2003

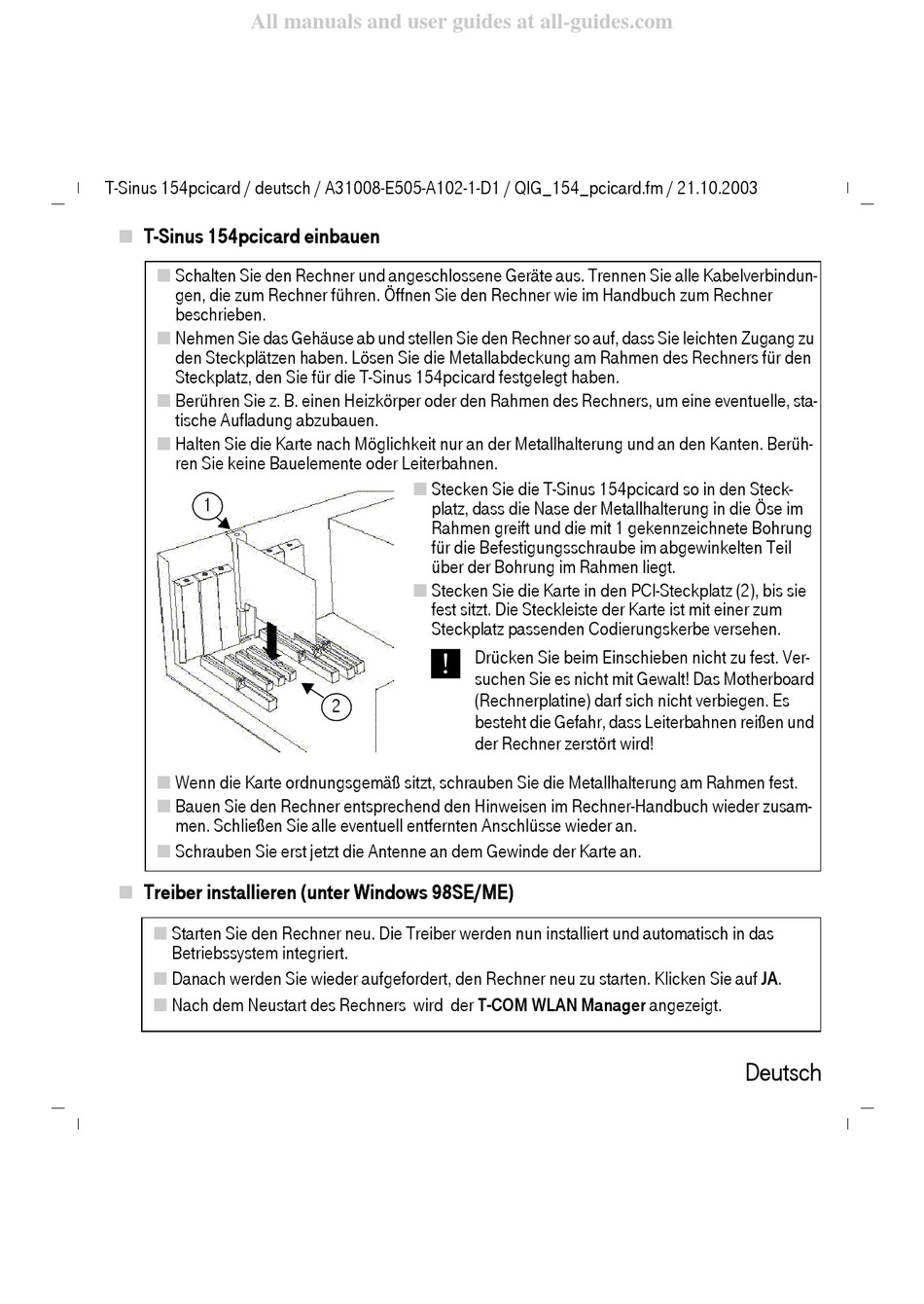

T-Sinus 154pcicard einbauen
■
Schalten Sie den Rechner und angeschlossene Geräte aus. Trennen Sie alle Kabelverbindun-
■
gen, die zum Rechner führen. Öffnen Sie den Rechner wie im Handbuch zum Rechner
beschrieben.
Nehmen Sie das Gehäuse ab und stellen Sie den Rechner so auf, dass Sie leichten Zugang zu
■
den Steckplätzen haben. Lösen Sie die Metallabdeckung am Rahmen des Rechners für den
Steckplatz, den Sie für die T-Sinus 154pcicard festgelegt haben.
Berühren Sie z. B. einen Heizkörper oder den Rahmen des Rechners, um eine eventuelle, sta-
■
tische Aufladung abzubauen.
Halten Sie die Karte nach Möglichkeit nur an der Metallhalterung und an den Kanten. Berüh-
■
ren Sie keine Bauelemente oder Leiterbahnen.
1
Wenn die Karte ordnungsgemäß sitzt, schrauben Sie die Metallhalterung am Rahmen fest.
■
Bauen Sie den Rechner entsprechend den Hinweisen im Rechner-Handbuch wieder zusam-
■
men. Schließen Sie alle eventuell entfernten Anschlüsse wieder an.
Schrauben Sie erst jetzt die Antenne an dem Gewinde der Karte an.
■
Treiber installieren (unter Windows 98SE/ME)
■
Starten Sie den Rechner neu. Die Treiber werden nun installiert und automatisch in das
■
Betriebssystem integriert.
Danach werden Sie wieder aufgefordert, den Rechner neu zu starten. Klicken Sie auf JA.
■
Nach dem Neustart des Rechners wird der T-COM WLAN Manager angezeigt.
■
Stecken Sie die T-Sinus 154pcicard so in den Steck-
■
platz, dass die Nase der Metallhalterung in die Öse im
Rahmen greift und die mit 1 gekennzeichnete Bohrung
für die Befestigungsschraube im abgewinkelten Teil
über der Bohrung im Rahmen liegt.
Stecken Sie die Karte in den PCI-Steckplatz (2), bis sie
■
fest sitzt. Die Steckleiste der Karte ist mit einer zum
Steckplatz passenden Codierungskerbe versehen.
U
Drücken Sie beim Einschieben nicht zu fest. Ver-
suchen Sie es nicht mit Gewalt! Das Motherboard
(Rechnerplatine) darf sich nicht verbiegen. Es
2
besteht die Gefahr, dass Leiterbahnen reißen und
der Rechner zerstört wird!
Deutsch
