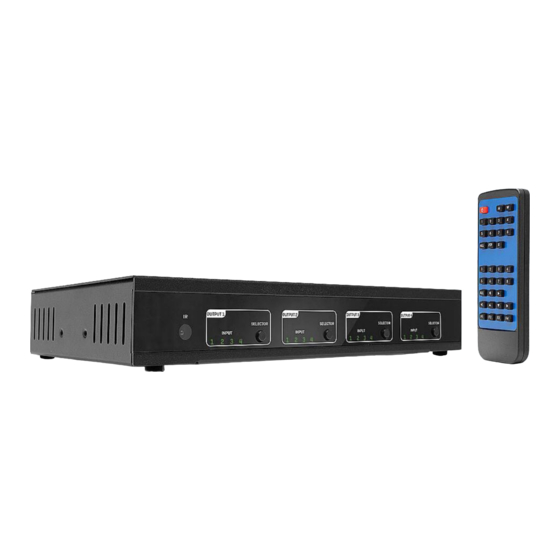

Lindy 38247 Benutzerhandbuch
4x4 hdmi 18g matrix with audio
Verwandte Anleitungen für Lindy 38247
Inhaltszusammenfassung für Lindy 38247

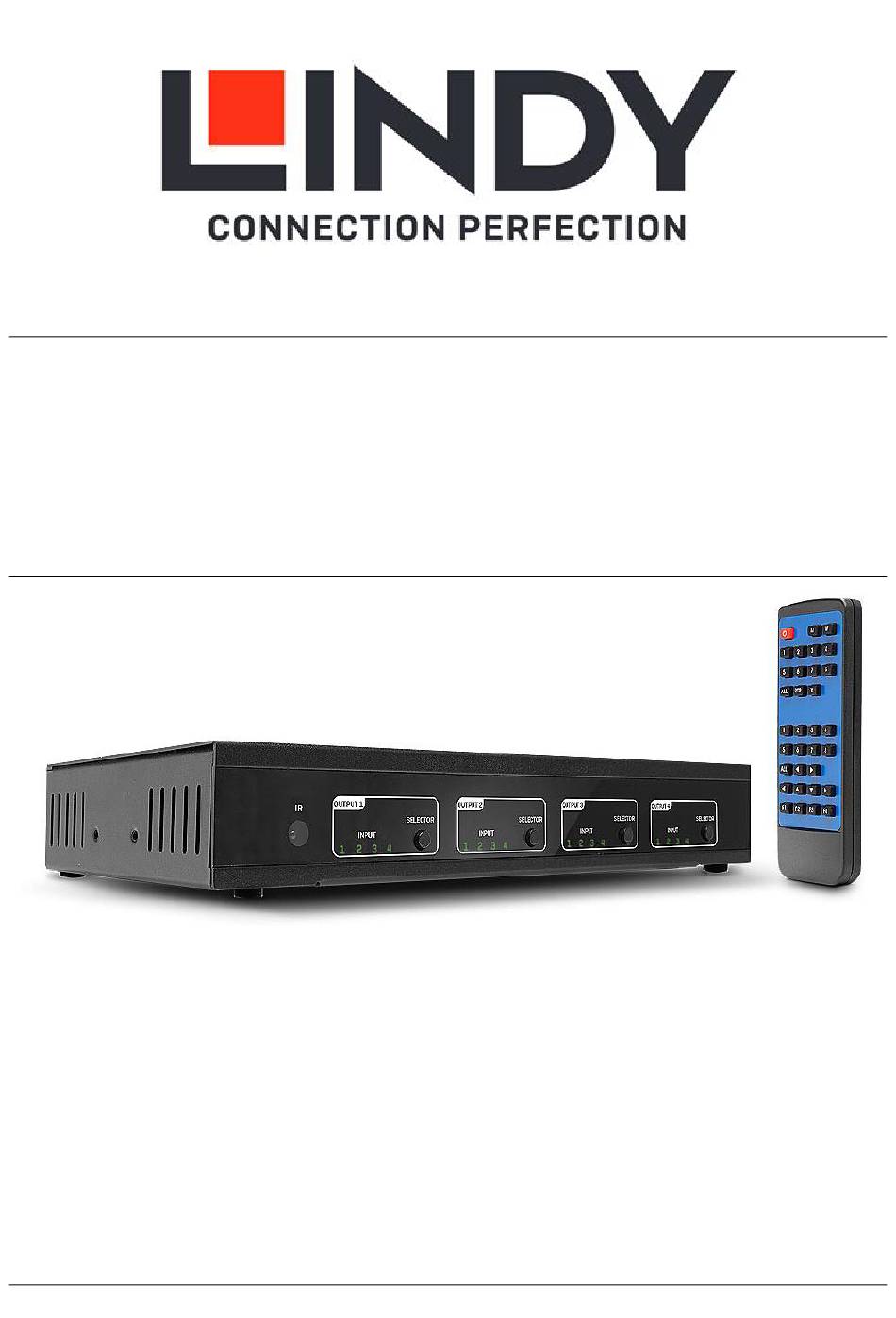

- Seite 1 4x4 HDMI 18G Matrix with Audio User Manual Eng lis h Benutzerhandbuch Deutsch Manuel Utilisateur Français Manuale Italiano No. 38247 lindy.com © LINDY Group - EIGHTH EDITION (December 2021)
- Seite 13 Benutzerhandbuch Deutsch Sicherheitshinweise ! GEFAHR ! Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch und bewahren Sie dieses Dokument immer zusammen mit dem Produkt auf. Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen oder zum Tod durch Stromschlag, Feuer oder Schäden am Produkt führen. Das Berühren der internen Komponenten oder eines beschädigten Kabels kann einen elektrischen Schlag verursachen, der zum Tod führen kann.
- Seite 14 Deutsch Einführung Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Dieser 4x4 HDMI 18G Matrix Switch mit Audio unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen technischen Support.
- Seite 15 Benutzerhandbuch Deutsch Spezifikationen ▪ Input Anschlüsse: 4 x HDMI Type A (Buchse), RJ-45 (Buchse), RS-232 Terminal connector, 3.5mm IR (Buchse), USB Micro-B (Buchse) ▪ Output Anschlüsse: 4 x HDMI (Buchse), 4 x SPDIF (Buchse) ▪ Betriebstemperatur: 0°C - 40°C (32°F - 104°F) ▪...
- Seite 16 Benutzerhandbuch Deutsch Rückseite 1. SPDIF Audio output Anschlüsse 2. Infrarotkabel-Verlängerungsanschluss 3. RS-232 Anschluss für die Steuerung oder Aktualisierung der Firmware 4. USB Micro-B Anschluss für die Aktualisierung der Firmware 5. RJ-45 Anschluss für IP-Zugriff 6. Schraubbarer Stromanschluss 7. HDMI Input Anschlüsse 8.
- Seite 17 Belegung Software-Steuerung Laden neueste Version Steuerungssoftware Lindy-Website herunter. Verbinden Sie die Matrix über ein serielles Kabel mit der RS232-Schraubklemme mit einem PC oder Laptop. COM Setting - Wählen Sie den COM-Anschluss Ihres PCs aus und stellen Sie eine Verbindung her.
- Seite 18 Benutzerhandbuch Deutsch IP Config – Sie können die IP-Adresse und die MAC-Adresse manuell festlegen oder den Router so einstellen, dass die IP-Adresse automatisch zugewiesen wird, indem Sie auf DHCP klicken. Net Config – Ermöglicht es Ihnen, den PC und die Matrix so zu konfigurieren, dass sie sich im selben LAN befinden.
- Seite 19 Benutzerhandbuch Deutsch Steuerbefehle Öffnen sie die Anwendung CommUart Assistant Comport Einstellung: Baudrate: 115200 bps Parität: None Data Bits: 8 bit Stop Bits: 1 bit Geben Sie den Befehl in den Sendeoptionen ein Befehl Funktion Notiz Alle Eingänge und Ausgänge spiegeln @W 04 00 01 02 03 # PTP Funktion (z.
- Seite 20 Benutzerhandbuch Deutsch Beispiel: Setzen aller Outputs auf einen gewünschten Input: Input 1 auf alle Outputs: @W 04 00 00 00 00 # Input 2 auf alle Outputs: @W 04 01 01 01 01 # Input 3 auf alle Outputs: @W 04 02 02 02 02 # Input 4 an alle Outputs: @W 04 03 03 03 03 # EDID-Einstellung @W XX AA BB #...
- Seite 21 Benutzerhandbuch Deutsch Web Steuerung Die Standard-IP-Adresse der Matrix lautet 192.168.1.168. Ihr PC muss sich in demselben IP-Bereich befinden, damit Sie darauf zugreifen können. Für TCP/IP4 können Sie eine IP-Adresse im Bereich von 192.168.1.2 bis 192.168.1.254 Ausnahme 192.168.1.168 verwenden. Öffnen Sie einen Webbrowser und geben Sie die IP- Adresse 192.168.1.168 ein.
- Seite 22 Benutzerhandbuch Deutsch IP/Telnet Befehlsliste Telnet: 192.168.1.168 ID: Admin Password: Admin Befehl: Aktion: help Empfangen aller Befehlsinformationen exit Telnet-Verbindung unterbrechen reset System zurücksetzen set-swp Switch Port einstellen z.B.: set-swp 2,1 (In1 zu 0ut2) set-net-ip Host-IP einstellen z.B.:set-net-ip 192.168.1.168 set-net-mask Netzmaskenadresse einstellen z.B.:set-net-mask 255.255.255.0 set-net-gate Gate IP einstellen...
- Seite 43 Standard IEC 60950-1 or 60065 or 62368-1. LINDY Herstellergarantie – Hinweis für Kunden in Deutschland LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.
-
Seite 44: Recycling Information
Geräte müssen den Sammel- und Rückgabesystemen zugeführt werden! Dort werden sie kostenlos entgegen genommen. Die Kosten für den weiteren Recyclingprozess übernehmen die Gerätehersteller. LINDY bietet deutschen Endverbrauchern ein kostenloses Rücknahmesystem an, beachten Sie bitte, dass Batterien und Akkus den Produkten vor der Rückgabe an das Rücknahmesystem entnommen werden müssen und über die Sammel- und Rückgabesysteme für Batterien separat entsorgt werden müssen.
