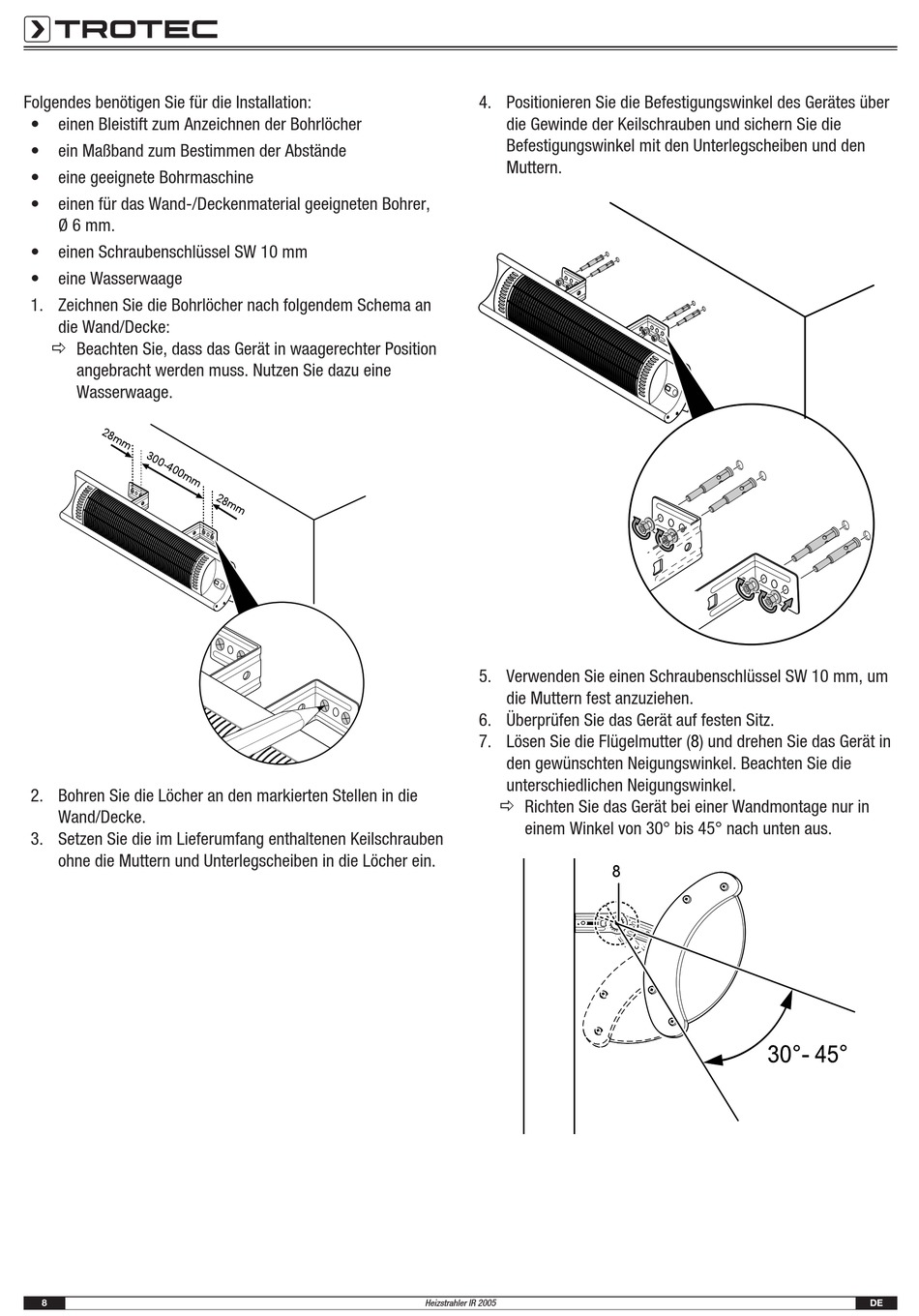

Folgendes benötigen Sie für die Installation:
• einen Bleistift zum Anzeichnen der Bohrlöcher
• ein Maßband zum Bestimmen der Abstände
• eine geeignete Bohrmaschine
• einen für das Wand-/Deckenmaterial geeigneten Bohrer,
Ø 6 mm.
• einen Schraubenschlüssel SW 10 mm
• eine Wasserwaage
1. Zeichnen Sie die Bohrlöcher nach folgendem Schema an
die Wand/Decke:
ð Beachten Sie, dass das Gerät in waagerechter Position
angebracht werden muss. Nutzen Sie dazu eine
Wasserwaage.
2. Bohren Sie die Löcher an den markierten Stellen in die
Wand/Decke.
3. Setzen Sie die im Lieferumfang enthaltenen Keilschrauben
ohne die Muttern und Unterlegscheiben in die Löcher ein.
8
4. Positionieren Sie die Befestigungswinkel des Gerätes über
die Gewinde der Keilschrauben und sichern Sie die
Befestigungswinkel mit den Unterlegscheiben und den
Muttern.
5. Verwenden Sie einen Schraubenschlüssel SW 10 mm, um
die Muttern fest anzuziehen.
6. Überprüfen Sie das Gerät auf festen Sitz.
7. Lösen Sie die Flügelmutter (8) und drehen Sie das Gerät in
den gewünschten Neigungswinkel. Beachten Sie die
unterschiedlichen Neigungswinkel.
ð Richten Sie das Gerät bei einer Wandmontage nur in
einem Winkel von 30° bis 45° nach unten aus.
Heizstrahler IR 2005
8
DE
