- Seite 1 SECORIS BUS-BEDIENTEIL ERRICHTERANLEITUNG BUBE60000 – Ausgabe 1 2 ab c 3 de f 4 gh i 5 jk l 6 m no 7 pq rs 8 tu v 9 w xy z Zertifiziert durch KIWA abus.com...

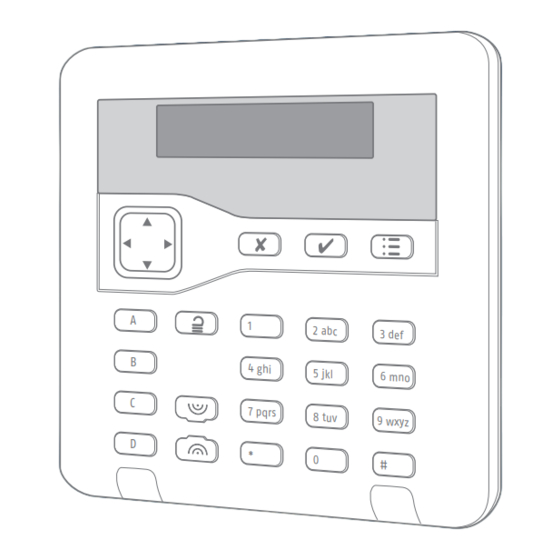

- Seite 2 2 ab c 3 de f 4 ghi 5 jkl 6 mn o 7 pqrs 8 tuv 9 wxyz Abbildung 1: Frontansicht LCD-Anzeige Programmiertasten Navigationstasten. In diese Taste sind Warn-LEDs eingebaut. Informationen zum Deaktivieren der LED erhalten Sie hier: Seite 12. Tasten zum Schärfen / Entschärfen.
- Seite 3 Abbildung 3: Rückwand Abbildung 4: Rückwandbefestigung Zentrale Befestigungsbohrung Befestigungsbohrungen Kabeleinführung Sabotagesperre...
- Seite 4 Abbildung 5: Vorderes Kunststoff gehäuse mit Platine Steckbrücken zu Adressieren und LED-Funktion: Adressierung LED-Funktionen Leitungsabschlussbrücke Lautstärkeregler des Signalgebers Sabotagekontakt Signalgeber Anschluss für Steuereinheit Abbildung 6: Busverkabelung...
-
Seite 5: Inhaltsverzeichnis
INHALT 1. Einleitung ................. 6 Erläuterung der Symbole ............. 6 Bestimmungsgemäße Verwendung ........6 Haftungsbeschränkung ............6 Wichtige Sicherheitsinformationen ........7 Konformitätserklärung ............7 Bedienelemente und Anzeigen auf dem Bedienteil ....8 2. Installation ............... 9 Aufstellen des Bedienteils ........... 9 Einbau ................ -
Seite 6: Einleitung
Es wurde alles Mögliche getan, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Weder der Verfasser, noch die ABUS Security Center GmbH & Co. KG können jedoch für Schäden haftbar gemacht werden, die durch fehlerhafte oder unsachgemäße Installation und Bedienung oder Nichtbeachtung der Sicherheitshinweise und Warnungen entstehen. -
Seite 7: Wichtige Sicherheitsinformationen
Ressourcen und stellen sicher, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt eingehalten werden. 1.5 Konformitätserklärung ABUS Security Center erklärt hiermit, dass das beiliegende Produkt den Anforderungen der folgenden Richtlinien entspricht: • EMV-Richtlinie (2014/30/EU) •... -
Seite 8: Bedienelemente Und Anzeigen Auf Dem Bedienteil
Bedienelemente und Anzeigen auf dem Bedienteil Abbildung 1 zeigt die auf den Bedienteilen verfügbaren Bedienelemente und Anzeigen. Um das Gerät zu öffnen, lösen Sie die Abdeckkappen der Schrauben auf der Vorderseite (Punkt 5 in Abbildung 1). (Um sie zu lockern, müssen Sie möglicherweise die Spitze eines Schraubendrehers vorsichtig unter die Kappe schieben.) Entfernen Sie die beiden darunter verborgenen Schrauben (siehe Abbildung 2). -
Seite 9: Installation
Bringen Sie mindestens drei Befestigungsbohrungen an, wenn Sie das Bedienteil mit der Rückseite an der Wand anbringen. (Siehe Abbildung 4.) Eine Schraube für die Sabotagesperre wird mitgeliefert. ABUS Security Center GmbH & Co. KG empfiehlt Ihnen, das Bedienteil wie folgt zu montieren: Wählen Sie aus, welche Kabeleinführung Sie verwenden möchten, und brechen Sie die entsprechenden Kunststoffteile heraus. -
Seite 10: Bedienteil An Abschlussstation Anschließen
2.3 Bedienteil an Abschlussstation anschließen ACHTUNG: Trennen Sie die Steuereinheit von der Stromversorgung (Netz wie auch Batterie), ehe Sie das Bedienteil anschließen. Abbildung 6 zeigt Verbindungsdetails an. 2.4 Kabeltyp Im Allgemeinen benötigt die Steuereinheit für die Verdrahtung mit den Bedienteilen ein ungeschirmtes 7/0,2-Standardalarmkabel. -
Seite 11: Adressierung Der Bedienteile
2.8 Adressierung der Bedienteile Jedes Bedienteil, das an eine Abschlussstation angeschlossen ist, muss eine eindeutige Adresse besitzen – siehe Installationshandbuch. Es gibt es zwei Möglichkeiten, um dafür zu sorgen: 1. Nachdem das Bedienteil physisch mit dem Bus verdrahtet wurde, weist die Steuereinheit jedem hinzugefügten Gerät eine Busadresse zu. -
Seite 12: Programmierung Der Hintergrundbeleuchtung Und Der Leds Der Tasten A, B, C, Und D
3. PROGRAMMIERUNG DER HINTERGRUNDBELEUCHTUNG UND DER LEDS DER TASTEN A, B, C, UND D Sie können die Hintergrundbeleuchtung aktivieren oder deaktivieren und die Funktion der LEDs unter den Tasten A, B, C, und D einstellen. Aktivieren Sie dazu den lokalen Programmiermodus für das Bedienteil (hiermit kann das Setzen von Kurzschlusstiften auf der Bedienteilplatine entfallen). -
Seite 13: So Deaktivieren/Aktivieren Sie Die Led „Status Ok
▶ Drücken Sie mehrmals auf , um eine der folgenden Optionen auszuwählen: LEDs der Hintergrundbeleuchtung EIN (4). MENÜ HINTERGRUNDBE- LEUCHTUNG 4 Zeitgesteuerte Hintergrundbeleuchtung (8). MENÜ Die Hintergrundbeleuchtung leuchtet nach dem letzten HINTERGRUNDBE- Tastendruck noch 10 Sekunden lang weiter. Die Wirkung der LEUCHTUNG 8 Hintergrundbeleuchtung hängt von der Programmierung der Steuereinheit ab (auf der das Software-Release 3 installiert sein muss). -
Seite 14: So Verlassen Sie Den Lokalen Programmiermodus Und Speichern Änderungen
3.5 So verlassen Sie den lokalen Programmiermodus und speichern Änderungen ENTWEDER: Drücken Sie auf 4 ODER Schließen Sie den Sabotageschutz des Bedienteils. Das Bedienteil speichert die von Ihnen vorgenommenen Änderungen in seinem lokalen Speicher. Sie können nun bei Bedarf die 12 VDC-Stromversorgung trennen oder die Steuereinheit im Errichtermodus lassen. Programmierung der Hintergrundbeleuchtung und der LEDs der Tasten A, B, C, und D... -
Seite 15: Testen Des Bedienteils
4. TESTEN DES BEDIENTEILS Als einzige Wartungstätigkeit müssen Sie jährlich eine Überprüfung und Reinigung der Tasten des Bedienteils durchführen. Testen der Tasten Um den Test zu beginnen, stellen Sie sicher, dass das System im Leerlauf ist: 1. Öffnen Sie das Menü „Errichter“ und wählen Sie „Test“. Im Display wird das Menü „Test“ angezeigt. 2. -
Seite 16: Technische Daten
3, wenn es korrekt zusammen mit der Secoris Steuereinheit installiert ist EMC: 2014/30/EU, RoHS: 2011/65/EU WEEE: 2012/19/EU, ErP: 2009/125/EC, EU-Richtlinien Niederspannung: 2014/35/EU, Allgemeine Sicherheit: 2001/95/EC Einhaltung von Vorschriften Einhaltung des Sicherheitsgrades Das Secoris BUS-Bedienteil entspricht bei korrekter Installation der EN50131-3:2009 Grad 3. Technische Daten... -
Seite 17: Notizen
6. NOTIZEN Notizen... - Seite 18 Für weitere Hilfe steht Ihnen unser Support-Team zur Verfügung: support@abus-sc.com Bei weiteren Fragen steht Ihnen unser Support-Team gerne zur Verfügung: support@abus-sc.com ABUS Security Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing Deutschland Tel. +49 82 07 959 90 0 Fax +49 82 07 959 90 100 info.de@abus-sc.com...
