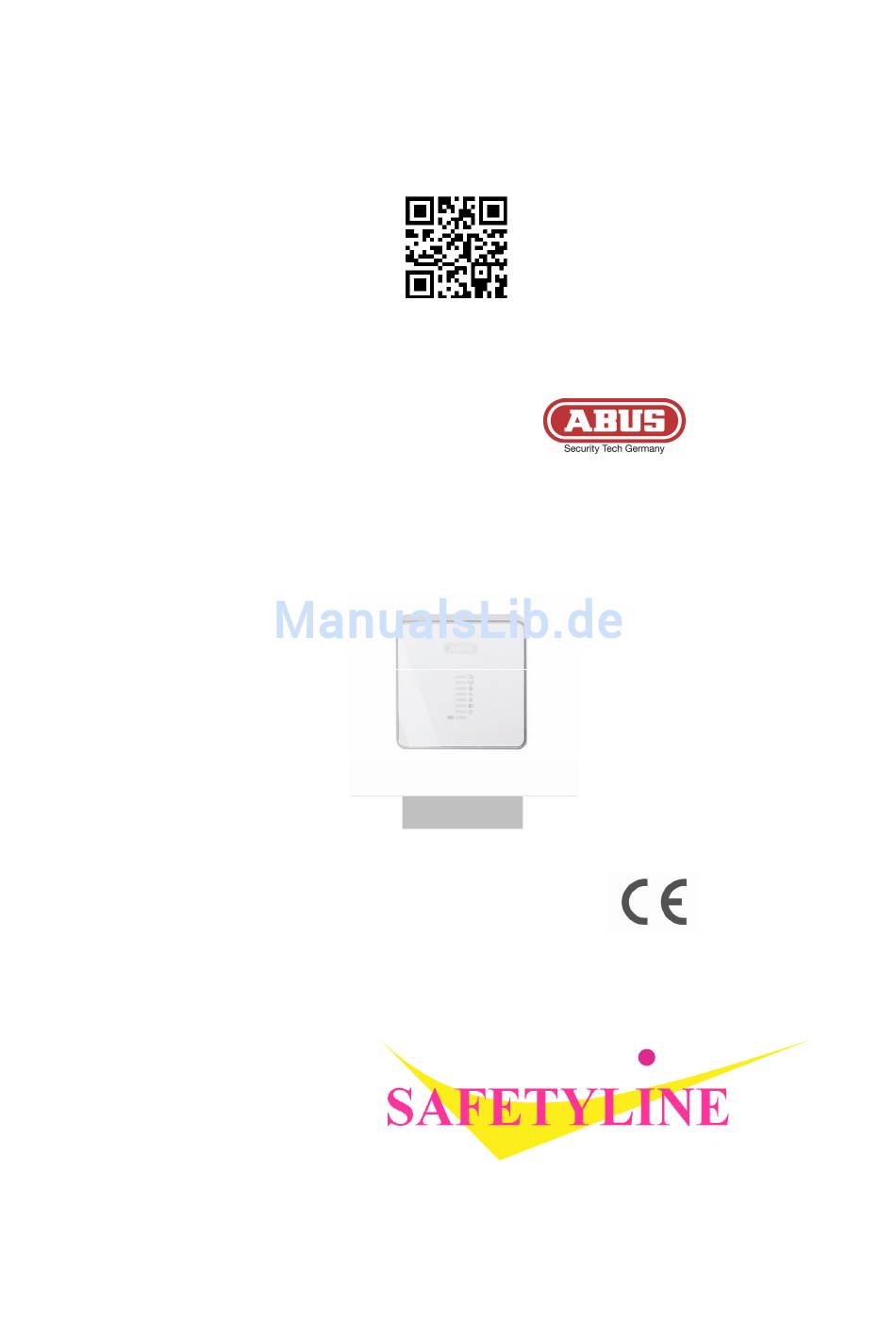

- Seite 1 Funk-Infomodul Installationsanleitung FU8200 BOM-No. 11821372 SAFETYLINE ERKES GmbH Sicherheitstechnik Brückenstr. 58 47574 Goch Tel. 02823 4244 Fax 02823 1362 www.safetyline-erkes.de info@safetyline-erkes.de...
- Seite 2 Funk-Infomodul Installationsanleitung (DE) ......1 Wireless info module Installation instructions (UK) .......23 Module d’information sans fil Instructions d’installation (FR).....45 Modulo radio info Modulo radio info Istruzioni per l’installazione (IT) ....67 Draadloze infomodule Installatiehandleiding (NL) ......89 Trådløst infomodul Installationsvejledning (DK) ......111 SAFETYLINE ERKES GmbH Sicherheitstechnik Brückenstr.
-
Seite 3: Vorwort
Erklärungen und Unterlagen Unterlagen sind beim Hersteller sind beim Hersteller (www.abus-sc.eu) (www.abus-sc.eu) hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Anleitung beachten! Bei Fragen wenden Sie sich bitte an Ihren Fachhändler. Das gesamte Produkt darf nicht geändert und umgebaut werden. - Seite 4 Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch die ABUS Security-Center GmbH & Co. KG die Haftung für einen Verlust oder Schaden übernehmen, der mittelbar oder unmittelbar aufgrund dieser Anleitung verursacht wurde, oder von dem behauptet wird, dass er dadurch entstanden ist.
-
Seite 5: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Dieses Funkinfomodul zeigt den Status des ausgewählten Teilbereiches an. Es dient zur akustischen Reproduktion der Infotöne und Alarmtöne Ihrer Funkalarmzentrale. Der eingebaute Piezosignalgeber dient außerdem als interne Sirene während eines Alarms. Es wird hauptsächlich an Nebeneingangstüren oder Garagentüren, sowie an allen anderen möglichen Zugangsbereichen eingesetzt. -
Seite 6: Inhaltsverzeichnis
2. Inhalt 0. Vorwort................. 3 1. Bestimmungsgemäße Verwendung ......5 2. Inhalt ................6 3. Sicherheitshinweise ............. 7 4. Lieferumfang..............8 5. Anzeigen und Bedienelement........8 6. Akustische Signaltöne ..........11 7. Installation..............13 7.1. Standortprüfung..........13 7.1. Standortprüfung..........13 7.2. -
Seite 7: Sicherheitshinweise
3. Sicherheitshinweise !Vorsicht! Durch unsachgemäße oder unsaubere Installationsarbeiten kann es zu Fehlinterpretationen von Signalen kommen. Die Folgen können beispielsweise Fehlalarme sein. Die Kosten für mögliche Einsätze von Rettungskräften, wie z.B.: Feuerwehr oder Polizei, sind vom Betreiber der Anlage zu tragen. Das Gerät wurde nur für die Innenanwendung gebaut. -
Seite 8: Lieferumfang

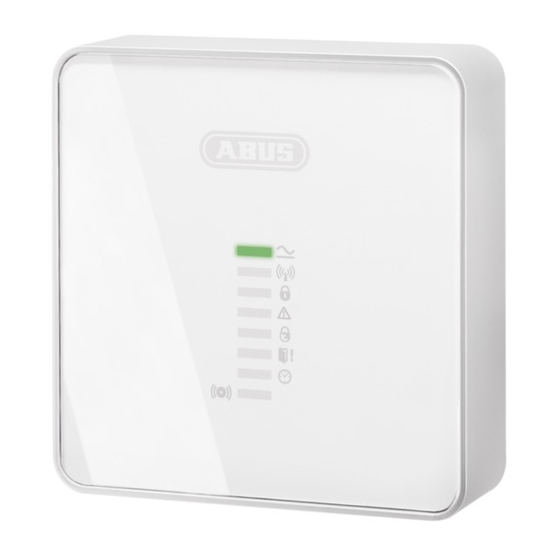

4. Lieferumfang Funk-Infomodul 3 Mauerdübel 8x36mm 3 Schrauben 3x33mm Mehrsprachige Anleitung 5. Anzeigen und Bedienelement Das Infomodul hat 8 untereinander angeordnete LEDs, die folgende Informationen anzeigen: LED Spannung (grün) LED Spannung (grün) leuchtet permanent, wenn Spannung vorhanden ist LED Empfang (grün) blinkt jedes Mal, wenn das Infomodul ein gültiges Signal empfängt SAFETYLINE ERKES GmbH... - Seite 9 LED Aktiviert (rot) leuchtet, wenn der eingestellte Teilbereich aktiviert ist LED Warnung (gelb) leuchtet, wenn eine Rückstellung der Funkalarmzentrale erforderlich ist oder die Funkalarmzentrale Informationen zum Anzeigen hat. LED Intern Aktiviert (gelb) leuchtet, wenn der eingestellte Teilbereich intern aktiviert SAFETYLINE ERKES GmbH Sicherheitstechnik Brückenstr.
- Seite 10 LED Bereit (rot) leuchtet, wenn mindestens eine Zone des eingestellten Teilbereichs geöffnet ist oder wenn sich die Zentrale im Errichtermodus befindet. (Der Menüpunkt an der Funkalarmzentrale: ERRICHTERMODUS !And. Komponenten !Infomodul/Int. Sirene !Bereit LED“ muss dazu auf „Aktiviert“ gesetzt sein.) LED Verzögerungszeit (gelb) leuchtet, wenn die Aus-/Eingangsverzögerung läuft LED Alarm (rot) leuchtet, wenn ein Alarm ausgelöst wurde.
-
Seite 11: Akustische Signaltöne
Unten rechts am Gehäuse befindet sich ein kleines Loch, das einen Zugang zu einem internen Schalter ermöglicht, der zur Überwachung der Signalstärke verwendet wird. 6. Akustische Signaltöne Das Infomodul ist in der Lage, eine ganze Reihe von akustischen Signaltönen zu erzeugen. Diese sind ähnlich den Signaltönen der Funkalarmzentrale. - Seite 12 Signalton Bedeutung Kurzer Piepton Störung an der Anlage, die Zentrale (beep) kann nicht aktiviert werden. Unterbrochene Eine Zone wurde während der Pieptöne Ausgangsverzögerungszeit (beep…beep…beep) geöffnet. Sie muss vor Ablauf der Verzögerungszeit geschlossen werden. Langer Während der durchgehender Ausgangsverzögerungszeit. Alle Piepton Zonen geschlossen, Zentrale wird (beeeeeeeeeeeep) nach Ablauf der Verzögerungszeit...
-
Seite 13: Installation
7. Installation Sie sollten das Modul flach an der Wand auf einer praktischen Höhe für den Bediener montieren. Achten Sie darauf, dass eine geeignete Gleichstromversorgung mit 12 V vorhanden ist. Sie können das Infomodul bis zu 100 m von Ihrer Funkalarmzentrale anbringen. Die Empfangsreichweite ist stark von den baulichen Gegebenheiten des Gebäudes abhängig. -
Seite 14: Öffnen Des Gehäuses
7.2. Öffnen des Gehäuses Um einen Zugang zur Rückwand zu erhalten, lockern Sie die Schraube unten am Gehäuse (1) und bewegen das Vorderteil behutsam ein Stück nach oben (2). Trennen Sie das Kabel vom Piezosignalgeber zur Leiterplatte (3), bevor Sie die Rückwand vollständig entfernen. Abb. - Seite 15 1. Steckbrückenanschlüsse zur Auswahl des Teilbereichs Taste zum Anzeigen der Signalstärke Schraubklemmleiste für 12 Volt Anschluss Potentiometer Steckverbinder für internen Piezosignalgeber Funkempfangsmodul LEDs Oberes Befestigungsloch Kabeleinführungsöffnungen Befestigungslöcher Verbindungskabel zum Piezosignalgeber 12. Piezosignalgeber Piezosignalgeber Abb. 2: Innenansicht SAFETYLINE ERKES GmbH Sicherheitstechnik Brückenstr.
-
Seite 16: Anbringen Der Rückwand
7.3. Anbringen der Rückwand 1. Nutzen Sie die Bodenplatte als Bohrschablone und zeichnen Sie die Löcher an die Wand. Bohren Sie die Löcher und setzen Sie bei Bedarf Dübel ein. Führen Sie das Anschlusskabel des Netzteils in das Gerät ein und schrauben Sie die Rückseite des Gehäuses an die Wand. - Seite 17 3. Drücken Sie an der Funkalarmzentrale „Send“ Die Zentrale sendet das Einlernsignal zum Infomodul. Wenn das Einlernen der Funkalarmzentrale erfolgreich war: Hören die untersten sieben LEDs des Infomoduls auf zu blinken. Leuchten alle LEDs dauerhaft. Gibt das Infomodul einen Doppelton aus. 4.
-
Seite 18: Beendigung Der Installation
Teilbereich 1 Teilbereich 2 Teilbereich 3 Teilbereich 4 7.5. Beendigung der Installation Wenn Sie keine Funk-Standortprüfung durchgeführt haben, müssen Sie unbedingt die Stärke des haben, müssen Sie unbedingt die Stärke des eingegangenen Signals prüfen (siehe Kap. Test der Signalstärke) Wenn Sie mit der Signalstärke zufrieden sind: 1. -
Seite 19: Test Der Signalstärke
8. Test der Signalstärke Das Infomodul ist in der Lage, die Signalstärke der empfangenen Signale von der Zentrale anzuzeigen. Hinweis: Achten Sie darauf, dass die Zentrale in das Infomodul eingelernt ist. Stellen Sie sicher, dass eine Steckbrücke für die Auswahl des Teilbereichs gesteckt ist. -
Seite 20: Technische Daten
weniger erleuchtet sind, ist das Signal nicht stark genug für einen zuverlässigen Betrieb. Die grüne LED für die Spannung leuchtet immer. 9. Technische Daten Umweltklasse Sicherheitsgrad EN50131-1 und -3 Schutzklasse IP 54 Betriebstemperatur -10°C bis +55°C Luftfeuchtigkeit 96% Relative Luftfeuchtigkeit Abmessungen 123,9 x 123,9 x 40,7mm (BxHxT) - Seite 21 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformitätserklärung ist zu beziehen unter: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 D 86444 Affing D 86444 Affing Germany www.abus-sc.eu...
