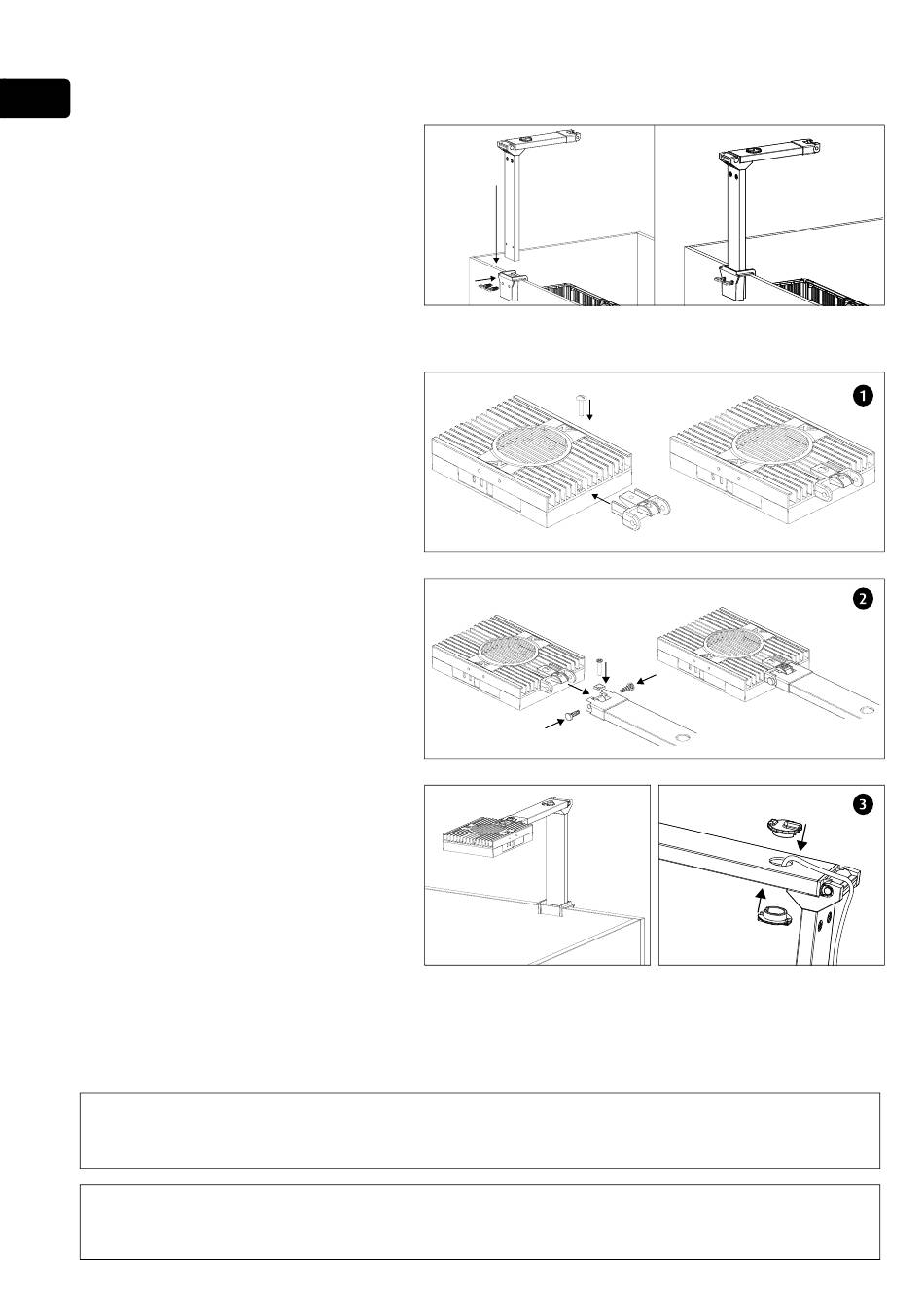

Montage - LED-Halterungen
Platzieren Sie die Montagehalterung an der
gewünschten Position auf der Rückseite des
Aquariums. Setzen Sie den oberen Teil der
LED Halterung ein und fixieren Sie diesen mit
den 2 mitgelieferten Schrauben. Ziehen Sie
die Schrauben nur handfest an! Bringen Sie
die LED-Module noch nicht an. Fügen Sie die
Kabelabdeckungen noch nicht in das Loch des
Armes der Halterung ein. Stellen Sie sicher, dass sich der Arm der Halterung in horizontaler Position befindet.
Montage der LED-Module
1.
Montieren Sie den Drehverbinder wie im
Bild gezeigt mit den beiliegenden M3
Schrauben an der Hydra 26 HD. Setzen
Sie die Lüfterabdeckung wieder ein und
stellen Sie sicher, dass der Drehverbinder
parallel zum Modul steht, bevor Sie die
Schrauben festziehen.
2.
Platzieren Sie die Drehverbindungsstifte
und die Befestigungsschraube in der Nähe
des Aquariums. Halten Sie das LED-Modul
vor den Montage Arm und schieben Sie
den Drehanschluss in Position. Stecken
Sie die Verbindungsstifte in beide Seiten
und schieben diese so weit, bis sie fest
in Position sind. Schrauben Sie die
Befestigungsschraube in die Oberseite
des Verbinders. Stellen Sie die Position
des LED-Moduls, bis es parallel mit der
Oberfläche des Aquariums ist und ziehen
Sie die Befestigungsschraube fest. Der
Drehanschluss erlaubt eine Dreheinstellung
von ca. 5 Grad für den persönlichen
Geschmack.
3.
Halten Sie das Kabel an die Rückseite der Halterung und fädeln es durch das Loch in den Arm, so dass
genügend Kabel über ist, um die DC-Buchse in den Anschluss am LED-Modul zu stecken. Legen Sie das
Kabel flach an die Unterseite des Befestigungsarmes und setzen Sie die untere Kabelabdeckung ein.
Setzen Sie danach die obere Kabelabdeckung ein, so dass das Kabel nach hinten weist.
WARNUNG: Das LED-Modul ist nicht wasserdicht. Das Gerät darf nicht nass werden und weder ein Teil
davon noch das Netzkabel darf in das Aquarienwasser gelangen.
ACHTUNG: LED-Leuchten erzeugen extrem hohe Lichtleistungen, die Ihre Augen schädigen oder verletzen
können. Schauen Sie nicht direkt in die LEDs wenn die Beleuchtung eingeschaltet ist.
