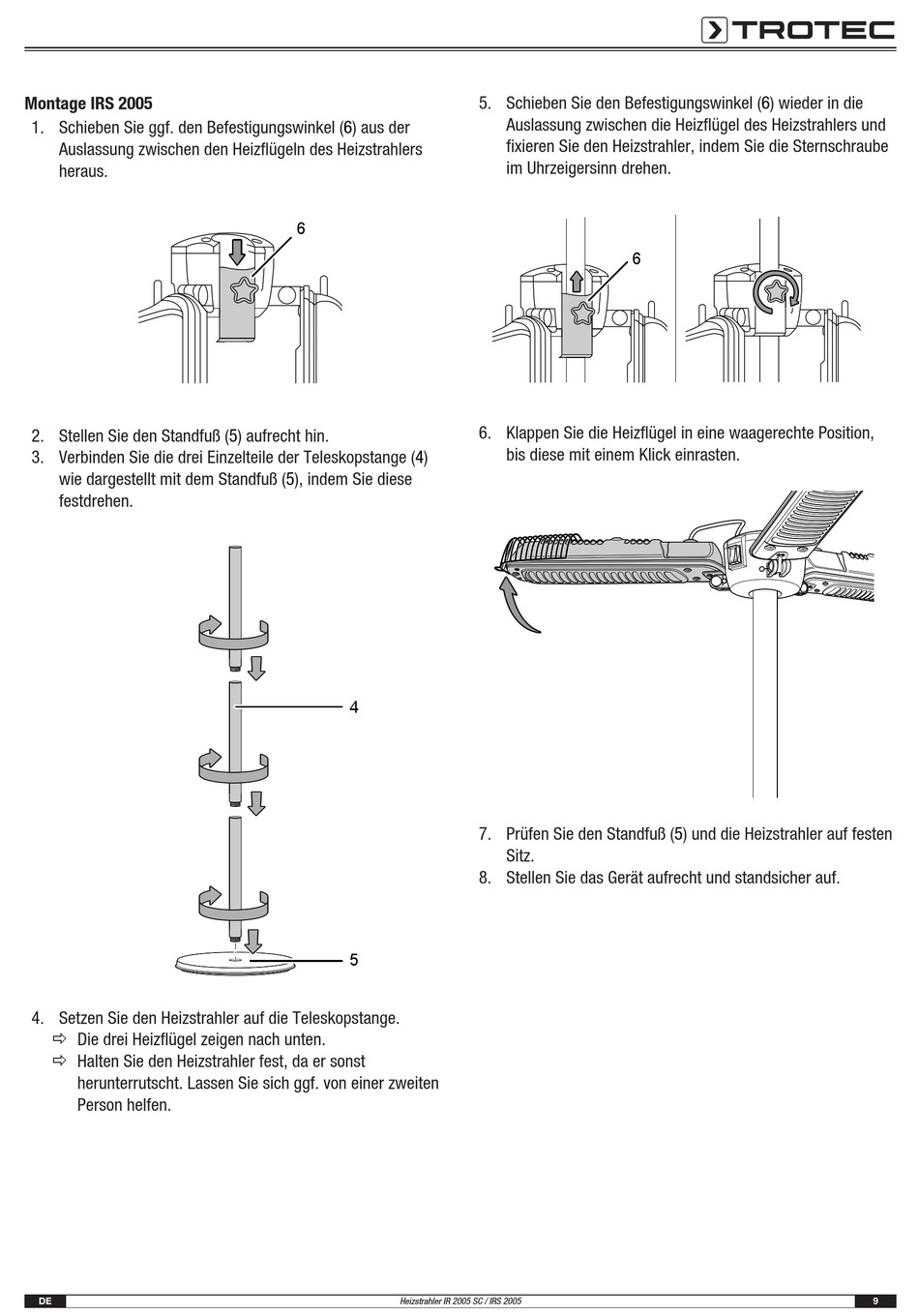

Montage IRS 2005
1. Schieben Sie ggf. den Befestigungswinkel (6) aus der
Auslassung zwischen den Heizflügeln des Heizstrahlers
heraus.
2. Stellen Sie den Standfuß (5) aufrecht hin.
3. Verbinden Sie die drei Einzelteile der Teleskopstange (4)
wie dargestellt mit dem Standfuß (5), indem Sie diese
festdrehen.
4. Setzen Sie den Heizstrahler auf die Teleskopstange.
ð Die drei Heizflügel zeigen nach unten.
ð Halten Sie den Heizstrahler fest, da er sonst
herunterrutscht. Lassen Sie sich ggf. von einer zweiten
Person helfen.
DE
6
4
5
Heizstrahler IR 2005 SC / IRS 2005
5. Schieben Sie den Befestigungswinkel (6) wieder in die
Auslassung zwischen die Heizflügel des Heizstrahlers und
fixieren Sie den Heizstrahler, indem Sie die Sternschraube
im Uhrzeigersinn drehen.
6
6. Klappen Sie die Heizflügel in eine waagerechte Position,
bis diese mit einem Klick einrasten.
7. Prüfen Sie den Standfuß (5) und die Heizstrahler auf festen
Sitz.
8. Stellen Sie das Gerät aufrecht und standsicher auf.
9
