Montage
Warnung
Feuergefahr durch falsche Installation!
Es besteht Feuergefahr, wenn die geforderten
Mindestabstände nicht eingehalten werden.
Beachten Sie den Abschnitt Installation im Kapitel
Montage und Inbetriebnahme als auch die technischen
Daten im Kapitel Technischer Anhang.

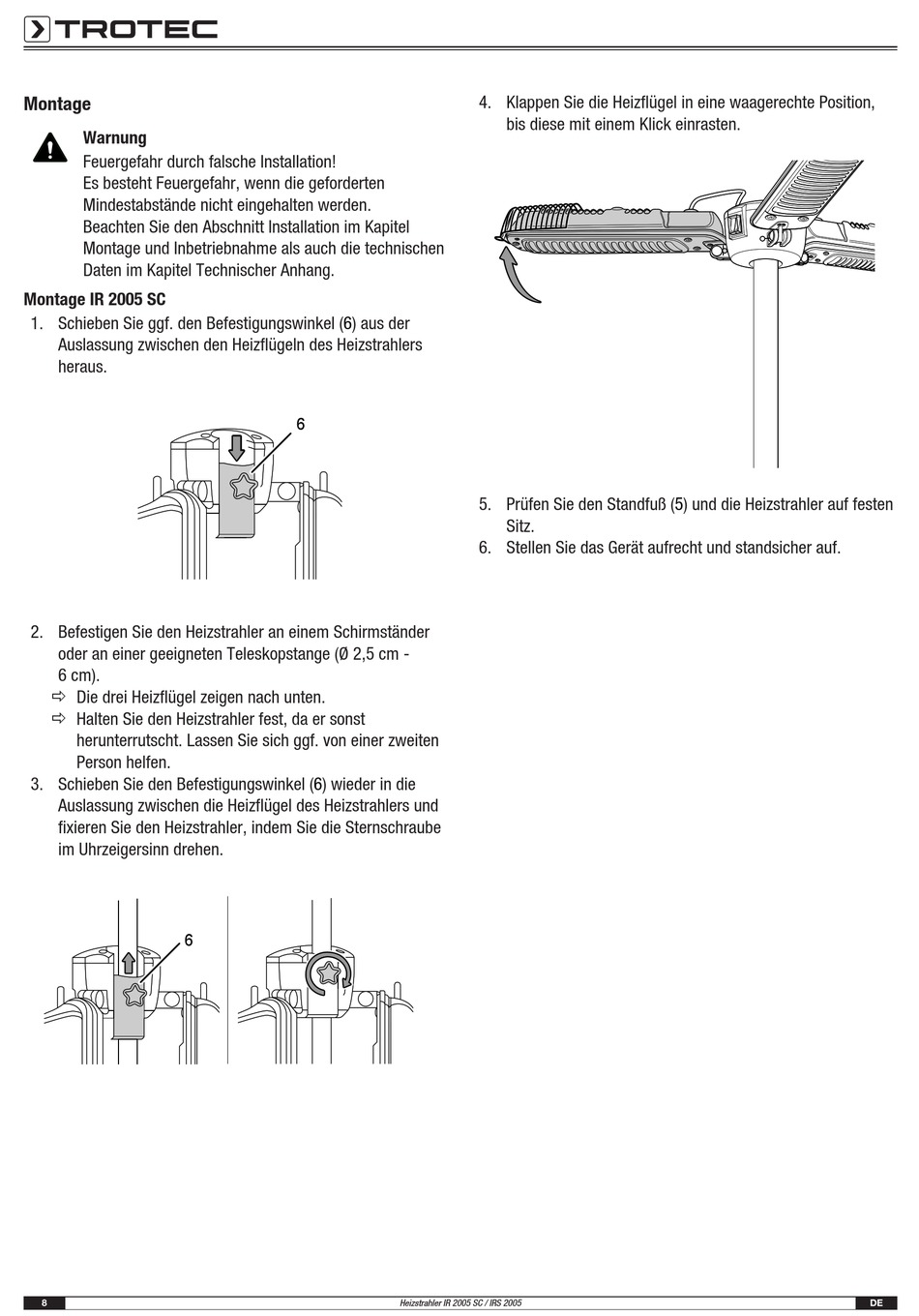

Montage IR 2005 SC
1. Schieben Sie ggf. den Befestigungswinkel (6) aus der
Auslassung zwischen den Heizflügeln des Heizstrahlers
heraus.
2. Befestigen Sie den Heizstrahler an einem Schirmständer
oder an einer geeigneten Teleskopstange (Ø 2,5 cm -
6 cm).
ð Die drei Heizflügel zeigen nach unten.
ð Halten Sie den Heizstrahler fest, da er sonst
herunterrutscht. Lassen Sie sich ggf. von einer zweiten
Person helfen.
3. Schieben Sie den Befestigungswinkel (6) wieder in die
Auslassung zwischen die Heizflügel des Heizstrahlers und
fixieren Sie den Heizstrahler, indem Sie die Sternschraube
im Uhrzeigersinn drehen.
6
8
6
Heizstrahler IR 2005 SC / IRS 2005
4. Klappen Sie die Heizflügel in eine waagerechte Position,
bis diese mit einem Klick einrasten.
5. Prüfen Sie den Standfuß (5) und die Heizstrahler auf festen
Sitz.
6. Stellen Sie das Gerät aufrecht und standsicher auf.
DE
